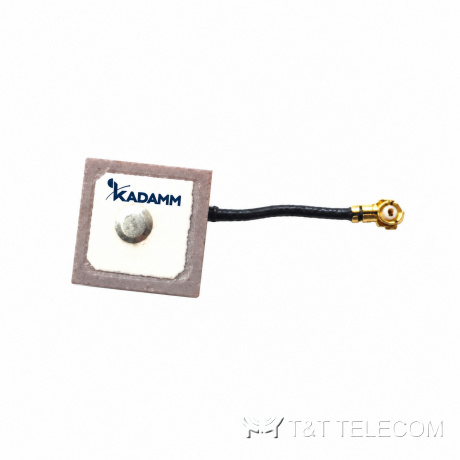

KADAMM GPA-L1G1 — активные встраиваемые патч-антенны GPS/ГЛОНАСС с МШУ 16–28 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

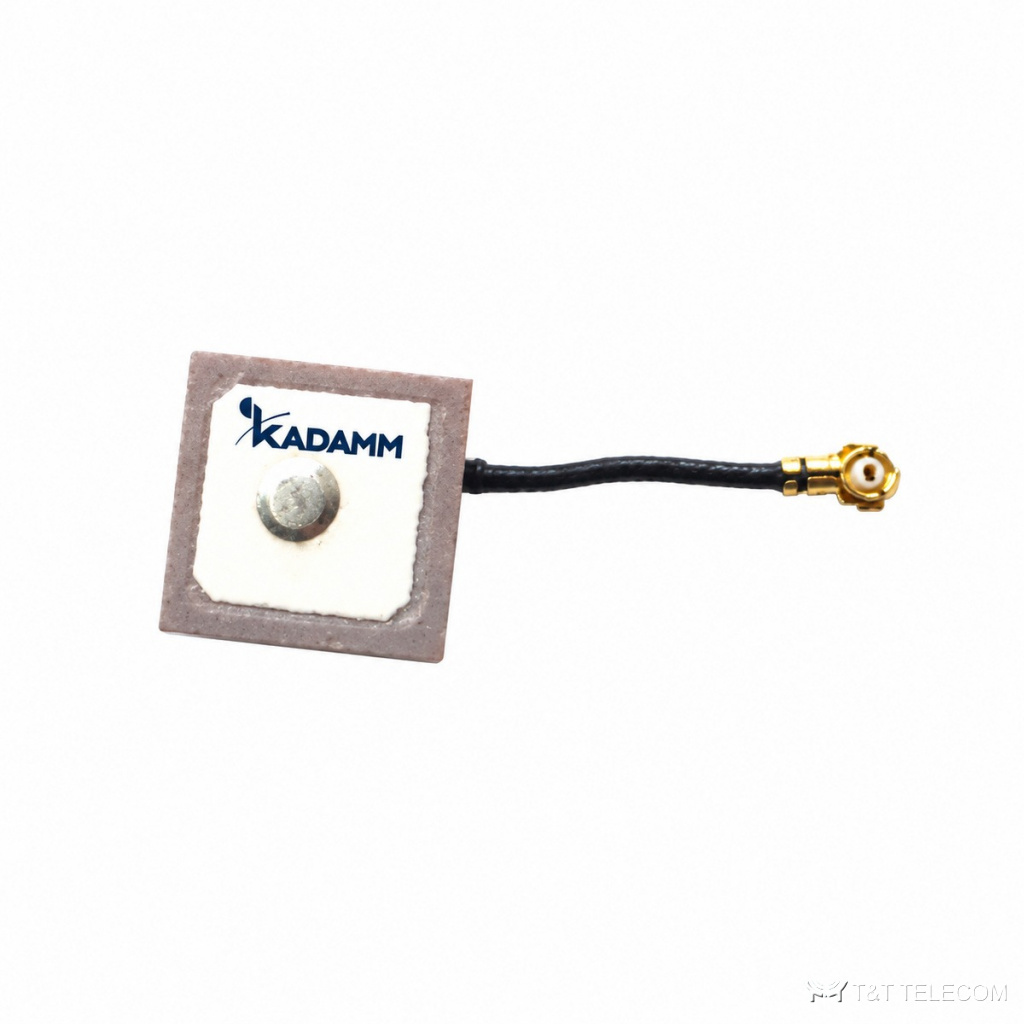

KADAMM GPA-L1G1 — активные встраиваемые патч-антенны GPS/ГЛОНАСС. GPA-L1G1 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GPA-L1G1: полоса 1559–1610 МГц; усиление 16–28 дБ; поляризация gpa-l1g1-9-16, gpa-l1g1-18-18 — круговая правая (круговая правая); gpa-l1g1-16-18 — линейная.
Как устроена GPA-L1G1
GPA-L1G1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Разъёмы GPA-L1G1: IPEX, SMA. Принимаемые системы: GPS, ГЛОНАСС. Встроенный усилитель даёт 16–28 дБ — запас на потери кабеля до приёмника. Питание 2–5 В по центральной жиле кабеля.
Конструкция GPA-L1G1: работает при −40…+85 °C.
Где применяют
- Через GPA-L1G1 работают GPS L1 / ГЛОНАСС L1.
- Транспортный мониторинг и тахографы — GPA-L1G1.
- Навигация и мониторинг транспорта (GPA-L1G1).
- Синхронизация базовых станций и сетевого оборудования по времени (GPA-L1G1).
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | GPA-L1G1-9-16, GPA-L1G1-18-18 — круговая правая (круговая правая); GPA-L1G1-16-18 — линейная |
| Полоса пропускания | GPA-L1G1-9-16 — ± 4 МГц от центральной частоты; GPA-L1G1-16-18, GPA-L1G1-18-18 — уточняйте у менеджера |
| КСВН антенного элемента | GPA-L1G1-9-16, GPA-L1G1-16-18 — менее 1,5; GPA-L1G1-18-18 — ≤ 2,0 |
| Осевое отношение | GPA-L1G1-9-16 — 5 дБ; GPA-L1G1-16-18, GPA-L1G1-18-18 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | менее 2,0 |
Исполнения
| Артикул | Частота | Патч, мм | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём |
|---|---|---|---|---|---|---|
| KADAMM GPA-L1G1-9-16 | 1575–1602 МГц (GPS, ГЛОНАСС) | 9 × 9 × 4 | 1 дБic в зенит | 16 ± 2 дБ, шум менее 1,5 дБ | 2–3,6 В DC, ≤ 5 мА | RF0.81 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1G1-16-18 | 1575,42–1602 МГц (GPS, ГЛОНАСС) | 16 × 6 × 4 | 0 дБic в зенит | 18 ± 2 дБ, шум ≤ 1,5 дБ | 3–3,6 В DC, ≤ 5 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX |
| KADAMM GPA-L1G1-18-18 | 1575,42–1602 МГц (GPS, ГЛОНАСС) | 18 × 18 × 4 | 3 дБic в зенит (на плате) | 18 ± 2 дБ, шум ≤ 1,5 дБ | 3–5 В DC, менее 10 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1G1-18-18-2 | GPS L1, ГЛОНАСС G1, Galileo E1 | 18 × 18 × 4,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-18-18-3 | GPS L1, ГЛОНАСС G1, Galileo E1 | 18 × 18 × 6,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-28-28 | GPS L1, ГЛОНАСС G1 | 28 × 28 × 5 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-28-28-2 | GPS L1, ГЛОНАСС G1 | 28 × 28 × 7 | 2,0 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 10 см; SMA, вилка |
| KADAMM GPA-L1G1-28-28-3 | GPS L1, ГЛОНАСС G1, Galileo E1 | 28 × 28 × 7 | 2,0 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-28-28-4 | GPS L1, ГЛОНАСС G1, Galileo E1 | 28 × 28 × 5 | 2,0 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-28-28-5 | GPS L1, ГЛОНАСС G1 | 28 × 28 × 6,9 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-28-28-6 | GPS L1, ГЛОНАСС G1 | 28 × 28 × 6,3 (патч 25×25×2) | более 3 дБic (экран 7×7 см) | 28 ± 2 дБ, шум 2 дБ | 2,8–5,0 В (ном. 3,3 В) DC, 20 мА | RG174, 10 см; SMA, вилка |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 75 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы GPA-L1G1: 1559–1610 МГц.
- Усиление GPA-L1G1 — 16–28 дБ: от него зависит дальность и уровень сигнала у абонента.
- Проверьте, что приёмник подаёт в кабель напряжение 2–5 В — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GPA-L1G1 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GPA-L1G1?
GPS, ГЛОНАСС.
Какие частоты поддерживает GPA-L1G1?
Рабочая полоса GPA-L1G1 — 1559–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
Какое усиление у GPA-L1G1?
16–28 дБ.
Что нужно для подбора GPA-L1G1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPA-L1G1.
