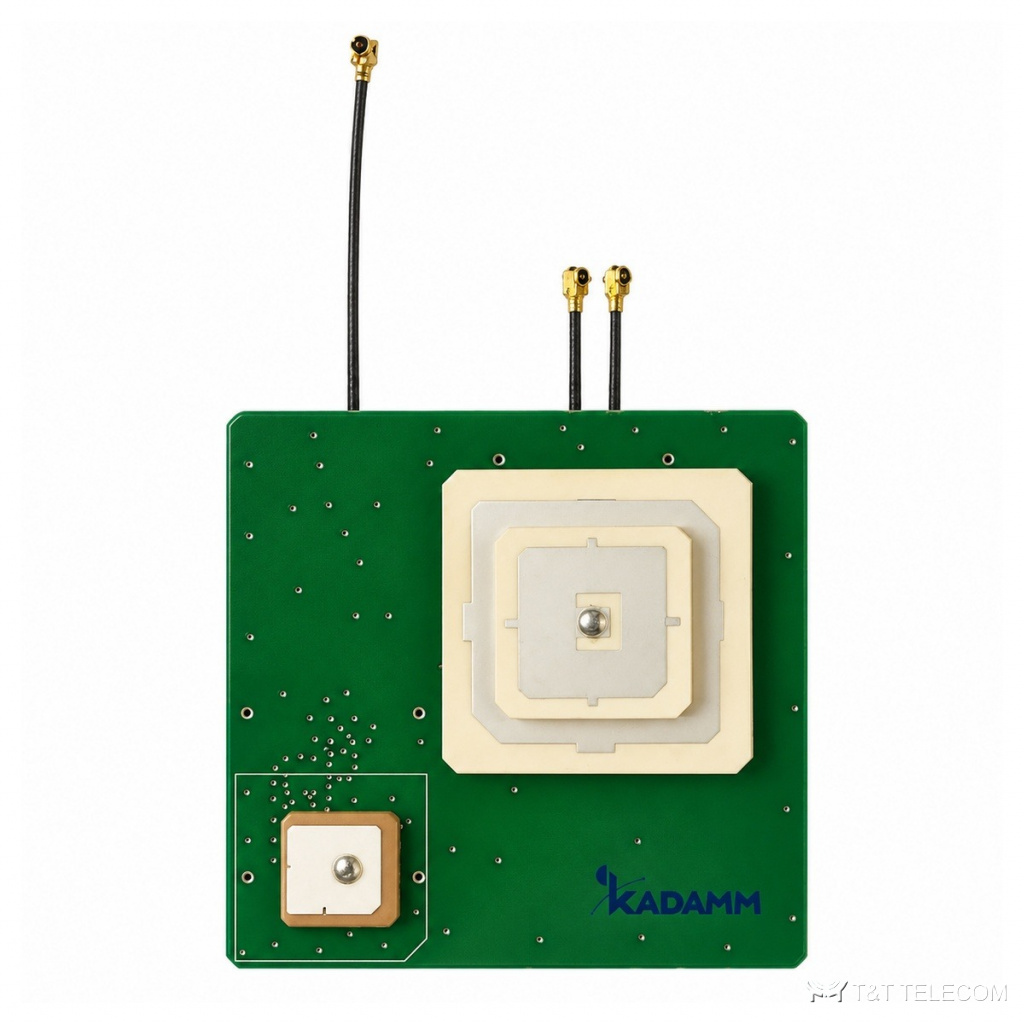

KADAMM GPA-L1B1LS-76-28 — встраиваемый модуль антенн BeiDou: приём B1 / L1 с МШУ 28 дБ, RDSS L / S, MCX
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GPA-L1B1LS-76-28 — встраиваемый модуль антенн BeiDou: приём B1 / L1. GPA-L1B1LS-76-28 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GPA-L1B1LS-76-28: полоса 1559,1–1577,42 МГц и 1611,6–1619,76 МГц и 2487,67–2495,83 МГц; усиление 28 дБ.
Устройство и принцип работы
GPA-L1B1LS-76-28 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Разъёмы GPA-L1B1LS-76-28: MCX. Принимаемые системы: GPS, BeiDou. Встроенный усилитель даёт 28 дБ — запас на потери кабеля до приёмника.
Конструкция GPA-L1B1LS-76-28: габариты 76 × 75 × 12,5 мм; масса не более 100 г; работает при −45…+75 °C.
Для каких задач
- Синхронизация времени базовых станций и сетей — GPA-L1B1LS-76-28.
- Для GPA-L1B1LS-76-28: навигация и мониторинг транспорта.
- Для GPA-L1B1LS-76-28: синхронизация базовых станций и сетевого оборудования по времени.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | 1561,098 / 1575,42 МГц (B1 / L1), 1615,68 МГц (L), 2491,75 МГц (S) |
| Усиление | ≥3 дБи в зенит (B1 / L1); ≥4,5 дБи в зенит (L, S) |
| Системы | BeiDou B1 / GPS L1 (приём), RDSS: L — передача, S — приём |
| B1 / L1 | 1561,098 ± 2 МГц / 1575,42 МГц; КСВН ≤2,0; круговая правая; усиление ≥−1,0 дБи при угле места 30°, ≥3 дБи в зенит |
| Усиление МШУ | 28 дБ (тракт B1 / L1) |
| L (передача) | 1615,68 ± 4,08 МГц; КСВН ≤2,0; круговая левая; усиление ≥0,5 / ≥2,5 / ≥4,5 дБи при угле места 30 / 70 / 90° |
| S (приём) | 2491,75 ± 4,08 МГц; КСВН ≤2,0; круговая правая; усиление ≥−0,5 / ≥2,5 / ≥4,5 дБи при угле места 30 / 70 / 90° |
| Развязка трактов | B1–S, B1–L, S–B1, S–L, L–S ≤−15 дБ; L–B1 ≤−25 дБ |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 76 × 75 × 12,5 мм |
| Масса | не более 100 г |
| Кабели | три вывода 45 ± 2 мм: TX, RX, ГНСС |
| Разъём | MCX, вилка (другие — по заказу) |
| Влажность | 95 %, без конденсации |
| Рабочая температура | −45…+75 °C |
| Температура хранения | −55…+85 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой GPA-L1B1LS-76-28 — 1559,1–1577,42 МГц и 1611,6–1619,76 МГц и 2487,67–2495,83 МГц.
- Усиление GPA-L1B1LS-76-28 — 28 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GPA-L1B1LS-76-28: 76 × 75 × 12,5 мм, не более 100 г.
Поставка и документы
KADAMM GPA-L1B1LS-76-28 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у GPA-L1B1LS-76-28?
28 дБ.
Что нужно для подбора GPA-L1B1LS-76-28?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPA-L1B1LS-76-28.
Какие частоты поддерживает GPA-L1B1LS-76-28?
Рабочая полоса GPA-L1B1LS-76-28 — 1559,1–1577,42 МГц и 1611,6–1619,76 МГц и 2487,67–2495,83 МГц.
Какие спутниковые системы принимает GPA-L1B1LS-76-28?
GPS, BeiDou.
