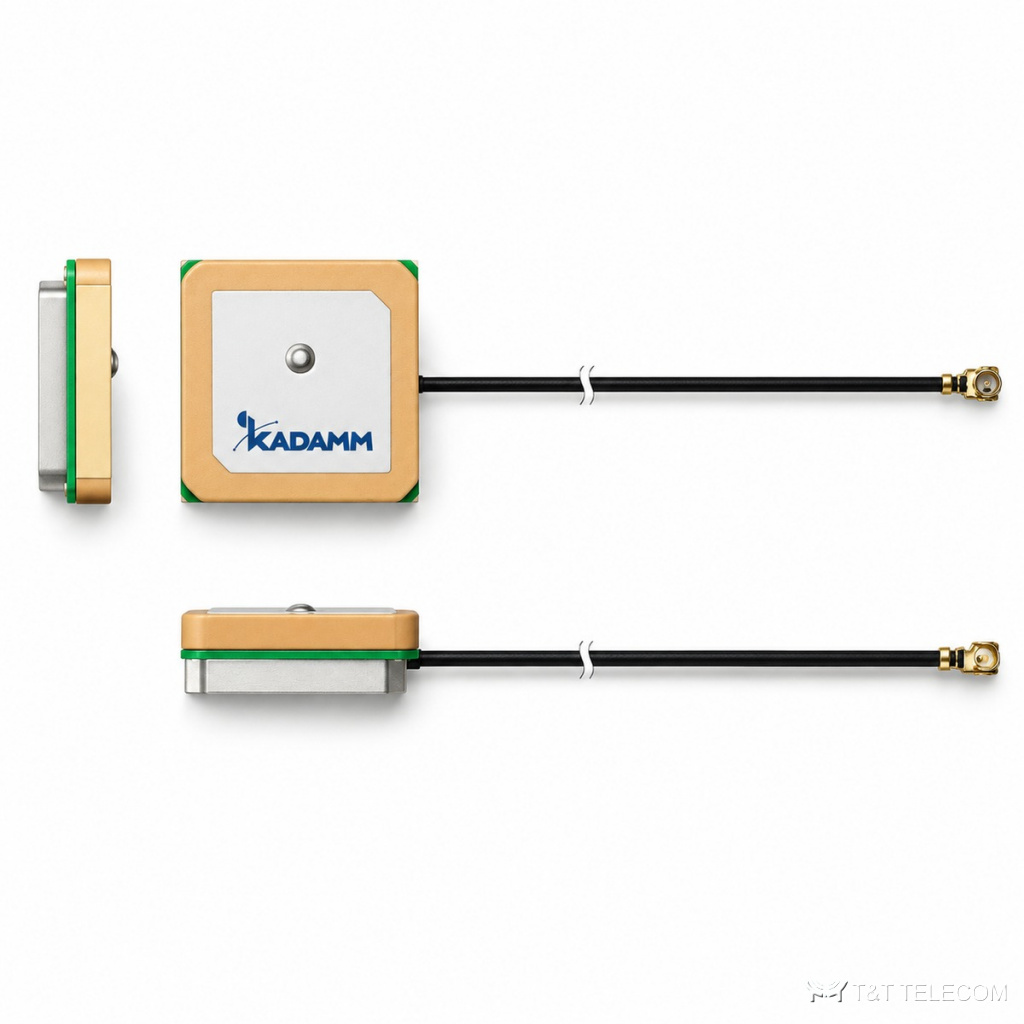

KADAMM GPA-L1B1G1 — активные встраиваемые патч-антенны GPS/ГЛОНАСС/BeiDou с МШУ 18–35 дБ

KADAMM GPA-L1B1G1 — активные встраиваемые патч-антенны GPS/ГЛОНАСС/BeiDou с МШУ 18–35 дБ
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM GPA-L1B1G1 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM GPA-L1B1G1: активные встраиваемые патч-антенны GPS/ГЛОНАСС/BeiDou. Навигационная антенна GPA-L1B1G1 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GPA-L1B1G1: полоса 1559–1610 МГц; усиление 18–35 дБ; поляризация круговая правая (круговая правая).

Принцип работы и конструкция

GPA-L1B1G1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GPA-L1B1G1 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.

Разъёмы GPA-L1B1G1: MCX, IPEX, SMA, MMCX. Принимаемые системы: GPS, ГЛОНАСС, BeiDou. Встроенный усилитель даёт 18–35 дБ — запас на потери кабеля до приёмника. Питание 2 по центральной жиле кабеля. Конструкция GPA-L1B1G1: работает при −40…+85 °C.

Для каких задач

  • Полоса GPA-L1B1G1 охватывает GPS L1 / ГЛОНАСС L1.
  • Транспортный мониторинг и тахографы — GPA-L1B1G1.
  • Навигация и мониторинг транспорта — GPA-L1B1G1.
  • Синхронизация базовых станций и сетевого оборудования по времени — GPA-L1B1G1.

Технические характеристики

Антенный элемент

ПараметрЗначение
Поляризациякруговая правая (круговая правая)
КСВН антенного элементаменее 1,5
Осевое отношениеGPA-L1B1G1-25-28 — 3 дБ; GPA-L1B1G1-25-28-2 — ≤ 2 дБ в зенит; GPA-L1B1G1-33-34, GPA-L1B1G1-43-28, GPA-L1B1G1-44-28, GPA-L1B1G1-47-34 — уточняйте у менеджера
Волновое сопротивление50 Ом

Малошумящий усилитель

ПараметрЗначение
КСВН выходаменее 2,0

Исполнения

АртикулЧастотаПатч, ммУсиление антенныМШУ, шумПитание, токКабель, разъём
KADAMM GPA-L1B1G1-25-281561,09–1602 МГц (GPS, ГЛОНАСС, BeiDou)25 × 25 × 45 дБic в зенит28 ± 2 дБ, шум менее 1,5 дБ2,2–5 В DC, 5–15 мАRF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу)
KADAMM GPA-L1B1G1-25-28-21561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou)25 × 25 × 64 дБic (на пластине 70 × 70 мм)28 ± 2 дБ, шум ≤ 1,0 дБ3,3 ± 0,3 В DC, ≤ 24 мА при 3,3 ВRF1.37, 10 см; IPEX
KADAMM GPA-L1B1G1-33-341561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou)33,5 × 33,5 × 65 дБic в зенит (на плате)34 ± 2 дБ, шум ≤ 1,5 дБ3–5 В DC, менее 20 мАRG174 (другие — по заказу); длина — уточняйте у менеджера
KADAMM GPA-L1B1G1-43-281561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou)Ø43 × 73,5 дБic в зенит (на плате)28 ± 2 дБ, шум ≤ 1,5 дБ3–5,5 В DC, ≤ 25 мАRG178, 10 см; MCX, угловой
KADAMM GPA-L1B1G1-44-281561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou)Ø44 × 103 дБic в зенит (на плате)28 ± 2 дБ, шум ≤ 1,5 дБ3–5 В DC, менее 25 мАRF1.37 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу)
KADAMM GPA-L1B1G1-47-341561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou)47 × 47 × 65 дБic в зенит (на плате)34 ± 2 дБ, шум ≤ 1,5 дБ3–5 В DC, менее 15 мАRF1.37 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу)
KADAMM GPA-L1B1G1-16-35GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1Ø16,5 × 38,93,5 дБи35 ± 2 дБ, шум ≤ 0,8 дБ3,3–12 В DC, ≤ 30 мАRG1.13, 55 мм; IPEX (U.FL)
KADAMM GPA-L1B1G1-35-18BeiDou B1, GPS L1, ГЛОНАСС G135 × 35 × 10,22 дБи18 ± 2 дБ, шум ≤ 2 дБ3–5 В DC, ≤ 20 мАRG1.13, 20 см; IPEX (U.FL)
KADAMM GPA-L1B1G1-38-28BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E138 × 38 × 6до 4,5 дБи28 ± 2 дБ, шум менее 1,8 дБ2,8–5 В DC, ≤ 20 мАRG1.13, 5,0 см; IPEX (U.FL)
KADAMM GPA-L1B1G1-38-28-2BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E138 × 38 × 7,12 дБи28 ± 2 дБ, шум менее 2 дБ2,8–5 В DC, ≤ 20 мАRG1.13, 4,5 см; IPEX (U.FL)
KADAMM GPA-L1B1G1-38-28-3BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E138 × 38 × 7,12 дБи28 ± 2 дБ, шум менее 2 дБ2,8–5 В DC, ≤ 20 мАRG1.13, 5 см; IPEX (U.FL)
KADAMM GPA-L1B1G1-56-28BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1Ø56 × 7,72 дБи28 ± 2 дБ, шум менее 2 дБ3,3–12 В DC, ≤ 45 мАRG178, 20 см; SMA, вилка
KADAMM GPA-L1B1G1-56-28-2BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1Ø56 × 7,72 дБи28 ± 2 дБ, шум менее 2 дБ3,3–12 В DC, ≤ 45 мАRG178, 20 см; SMA, вилка угловая
KADAMM GPA-L1B1G1-56-28-3BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1Ø56 × 7,72 дБи28 ± 2 дБ, шум менее 2 дБ3,3–12 В DC, ≤ 45 мАRG178, 20 см; MMCX, вилка угловая
KADAMM GPA-L1B1G1-56-28-4BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1Ø56 × 7,72 дБи28 ± 2 дБ, шум менее 2 дБ3,3–12 В DC, ≤ 45 мАRG1.13, 5 см; IPEX (U.FL)
KADAMM GPA-L1B1G1-56-28-5BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1Ø56 × 7,72 дБи28 ± 2 дБ, шум менее 2 дБ3,3–12 В DC, ≤ 45 мАRG178, 20 см; MCX, вилка угловая
KADAMM GPA-L1B1G1-56-28-6BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1Ø56 × 7,72 дБи28 ± 2 дБ, шум менее 2 дБ3,3–12 В DC, ≤ 45 мАRG178, 5 см; без разъёма (зачищенный кабель)

Механика и условия эксплуатации

ПараметрЗначение
Рабочая температура−40…+85 °C
Относительная влажностьGPA-L1B1G1-25-28, GPA-L1B1G1-33-34, GPA-L1B1G1-43-28, GPA-L1B1G1-44-28, GPA-L1B1G1-47-34 — до 75 %; GPA-L1B1G1-25-28-2 — до 95 %
Виброустойчивость10–55 Гц, амплитуда 1,5 мм, 2 ч

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой GPA-L1B1G1 — 1559–1610 МГц.
  • Усиление GPA-L1B1G1 — 18–35 дБ: от него зависит дальность и уровень сигнала у абонента.
  • Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.

Поставка и документы

Подберём KADAMM GPA-L1B1G1 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие спутниковые системы принимает GPA-L1B1G1?
GPS, ГЛОНАСС, BeiDou.

Что нужно для подбора GPA-L1B1G1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPA-L1B1G1.

Какие частоты поддерживает GPA-L1B1G1?
Рабочая полоса GPA-L1B1G1 — 1559–1610 МГц. Это GPS L1 / ГЛОНАСС L1.

Какое усиление у GPA-L1B1G1?
18–35 дБ.
