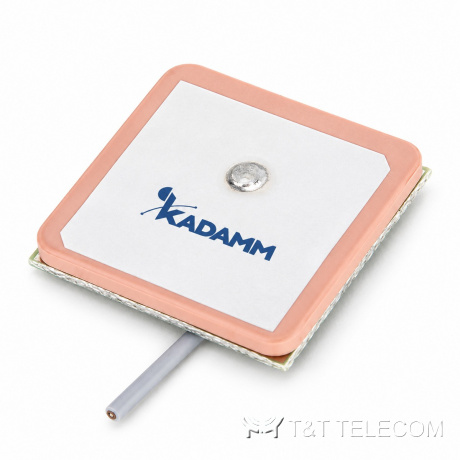

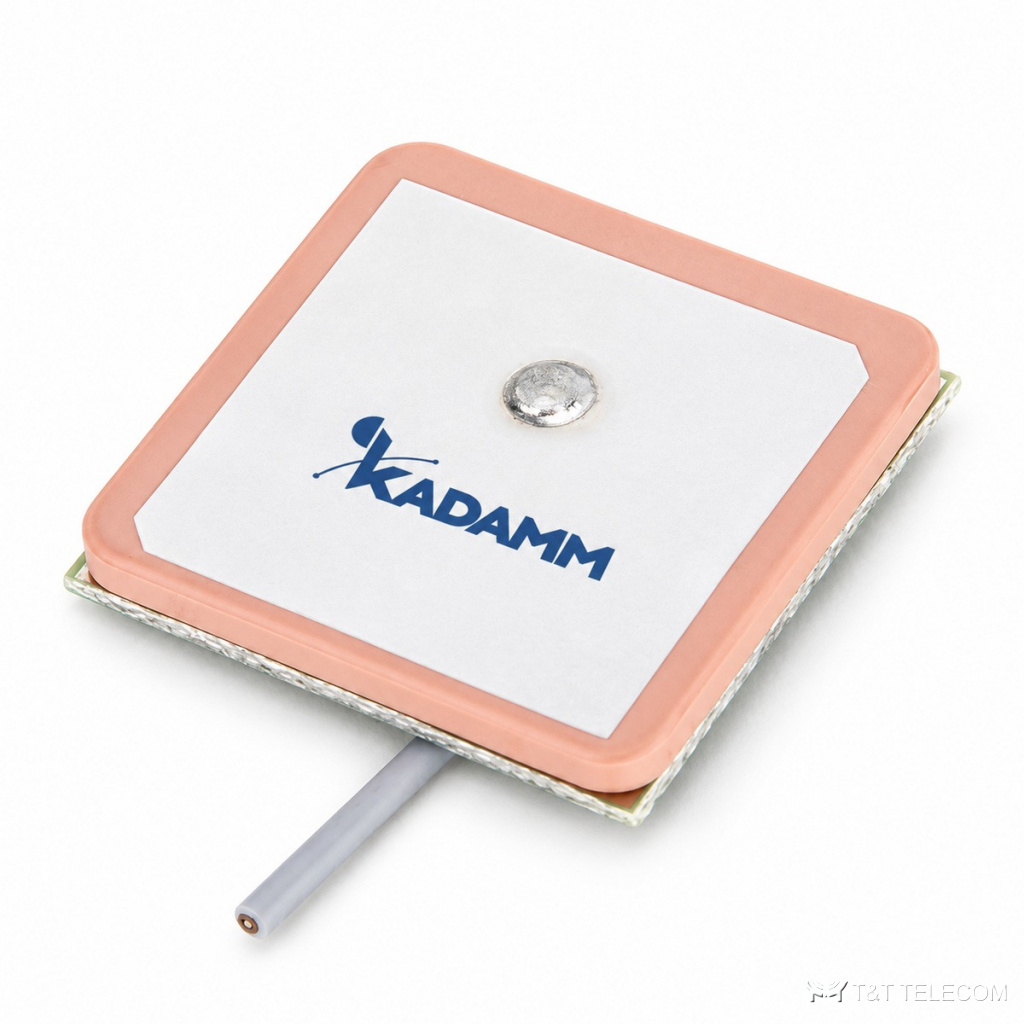

KADAMM GPA-L1B1 — активные встраиваемые патч-антенны GPS/BeiDou с МШУ, патч 12–35 мм

Name: KADAMM GPA-L1B1 — активные встраиваемые патч-антенны GPS/BeiDou с МШУ, патч 12–35 мм
Brand: KADAMM
SKU: KADAMM GPA-L1B1

Антенны GPS/ГЛОНАСС

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM GPA-L1B1 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM GPA-L1B1: активные встраиваемые патч-антенны GPS/BeiDou. Навигационная антенна GPA-L1B1 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Ключевые параметры GPA-L1B1: полоса 1559–1592 МГц; усиление 16–28 дБ; поляризация gpa-l1b1-12-16, gpa-l1b1-15-16, gpa-l1b1-25-20, gpa-l1b1-25-20-2, gpa-l1b1-35-28 — круговая правая (круговая правая); gpa-l1b1-16-18 — линейная.

Устройство и принцип работы

GPA-L1B1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Разъёмы GPA-L1B1: SMA, IPEX. Принимаемые системы: GPS, BeiDou. Встроенный усилитель даёт 16–28 дБ — запас на потери кабеля до приёмника. Питание 2–5 В по центральной жиле кабеля.

Конструкция GPA-L1B1: работает при −40…+85 °C.

Для каких задач

Синхронизация времени базовых станций и сетей — GPA-L1B1.
Для GPA-L1B1: навигация и мониторинг транспорта.
Синхронизация базовых станций и сетевого оборудования по времени — GPA-L1B1.

Технические характеристики

Антенный элемент

Параметр	Значение
Поляризация	GPA-L1B1-12-16, GPA-L1B1-15-16, GPA-L1B1-25-20, GPA-L1B1-25-20-2, GPA-L1B1-35-28 — круговая правая (круговая правая); GPA-L1B1-16-18 — линейная
Полоса пропускания	GPA-L1B1-12-16 — ± 4 МГц от центральной частоты; GPA-L1B1-15-16 — ± 5 МГц от центральной частоты; GPA-L1B1-16-18 — ± 3 МГц от центральной частоты; GPA-L1B1-25-20, GPA-L1B1-25-20-2, GPA-L1B1-35-28 — уточняйте у менеджера
КСВН антенного элемента	менее 1,5
Осевое отношение	GPA-L1B1-12-16 — 5 дБ; GPA-L1B1-15-16, GPA-L1B1-16-18, GPA-L1B1-25-20, GPA-L1B1-25-20-2 — уточняйте у менеджера; GPA-L1B1-35-28 — 3 дБ
Волновое сопротивление	50 Ом

Малошумящий усилитель

Параметр	Значение
КСВН выхода	менее 2,0

Исполнения

Артикул	Частота	Патч, мм	Усиление антенны	МШУ, шум	Питание, ток	Кабель, разъём
KADAMM GPA-L1B1-12-16	1568 ± 3 МГц (GPS, BeiDou)	12 × 12 × 3,5	1 дБic в зенит	16 ± 2 дБ, шум менее 1,5 дБ	2–3,6 В DC, ≤ 5 мА	RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу)
KADAMM GPA-L1B1-15-16	1568 ± 3 МГц (GPS, BeiDou)	15 × 15 × 4	2 дБic в зенит	16 ± 2 дБ, шум ≤ 1,5 дБ	2–3,6 В DC, ≤ 5 мА	SMA
KADAMM GPA-L1B1-16-18	1568 ± 3 МГц (GPS, BeiDou)	16 × 6 × 4	0 дБic в зенит	18 ± 2 дБ, шум ≤ 1,5 дБ	3–3,6 В DC, ≤ 5 мА	RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX
KADAMM GPA-L1B1-25-20	1561,098–1575,42 МГц (GPS, BeiDou)	25 × 25 × 4	0 дБic в зенит	20 ± 2 дБ, шум ≤ 1,5 дБ	2–3,6 В DC, ≤ 5 мА	RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX
KADAMM GPA-L1B1-25-20-2	1561,098–1575,42 МГц (GPS, BeiDou)	25 × 25 × 6	3 дБic в зенит (на плате)	20 ± 2 дБ, шум ≤ 1,5 дБ	3–3,6 В DC, менее 10 мА	RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу)
KADAMM GPA-L1B1-35-28	1561,098–1575,42 МГц (GPS, BeiDou)	35 × 35 × 4	5 дБic в зенит	28 ± 2 дБ, шум ≤ 1,0 дБ	3,3 ± 0,3 В DC, менее 24 мА при 3,3 В	RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу)
KADAMM GPA-L1B1-18-18	BeiDou B1, GPS L1, Galileo E1	18 × 18 × 4,8	2 дБи	18 ± 2 дБ, шум менее 2 дБ	3–5 В DC, ≤ 10 мА	RG1.13, 5 см; IPEX (U.FL)
KADAMM GPA-L1B1-18-18-2	BeiDou B1, GPS L1, Galileo E1	18 × 18 × 6,8	2 дБи	18 ± 2 дБ, шум менее 2 дБ	3–5 В DC, ≤ 10 мА	RG1.13, 5 см; IPEX (U.FL)
KADAMM GPA-L1B1-25-19	GPS L1, BeiDou B1	25 × 25 × 6,8	2,0 дБи	19 ± 1,5 дБ, шум менее 1,5 дБ	3–5 В DC, ≤ 6 мА	RG1.13, 5 см; IPEX (U.FL)
KADAMM GPA-L1B1-28-28	GPS L1, BeiDou B1	28 × 28 × 5	2 дБи	28 ± 2 дБ, шум менее 2 дБ	2,8–5 В DC, ≤ 20 мА	RG1.13, 5 см; IPEX (U.FL)
KADAMM GPA-L1B1-28-28-2	GPS L1, BeiDou B1	28 × 28 × 8,3	2 дБи	28 ± 2 дБ, шум менее 2 дБ	2,8–5 В DC, ≤ 20 мА	RG174, 10 см; SMA, вилка
KADAMM GPA-L1B1-28-28-3	BeiDou B1, GPS L1, Galileo E1	28 × 28 × 7	2,0 дБи	28 ± 2 дБ, шум менее 2 дБ	2,8–5 В DC, ≤ 20 мА	RG1.13, 5 см; IPEX (U.FL)
KADAMM GPA-L1B1-28-28-4	BeiDou B1, GPS L1, Galileo E1	28 × 28 × 5	2,0 дБи	28 ± 2 дБ, шум менее 2 дБ	2,8–5 В DC, ≤ 20 мА	RG1.13, 5 см; IPEX (U.FL)
KADAMM GPA-L1B1-28-28-5	GPS L1, BeiDou B1	28 × 28 × 6,9	2 дБи	28 ± 2 дБ, шум менее 2 дБ	2,8–5 В DC, ≤ 20 мА	RG1.13, 5 см; IPEX (U.FL)

Механика и условия эксплуатации

Параметр	Значение
Рабочая температура	−40…+85 °C
Относительная влажность	GPA-L1B1-12-16, GPA-L1B1-16-18, GPA-L1B1-25-20, GPA-L1B1-25-20-2, GPA-L1B1-35-28 — до 75 %; GPA-L1B1-15-16 — до 95 %
Виброустойчивость	10–55 Гц, амплитуда 1,5 мм, 2 ч

Как подобрать

Сверьте частоты своей сети с полосой GPA-L1B1 — 1559–1592 МГц.
Усиление GPA-L1B1 — 16–28 дБ: от него зависит дальность и уровень сигнала у абонента.
Проверьте, что приёмник подаёт в кабель напряжение 2–5 В — без питания усилитель антенны не работает.

Поставка и документы

Поставляем KADAMM GPA-L1B1 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие спутниковые системы принимает GPA-L1B1?
GPS, BeiDou.

Какие частоты поддерживает GPA-L1B1?
Рабочая полоса GPA-L1B1 — 1559–1592 МГц.

Какое усиление у GPA-L1B1?
16–28 дБ.

Что нужно для подбора GPA-L1B1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPA-L1B1.
