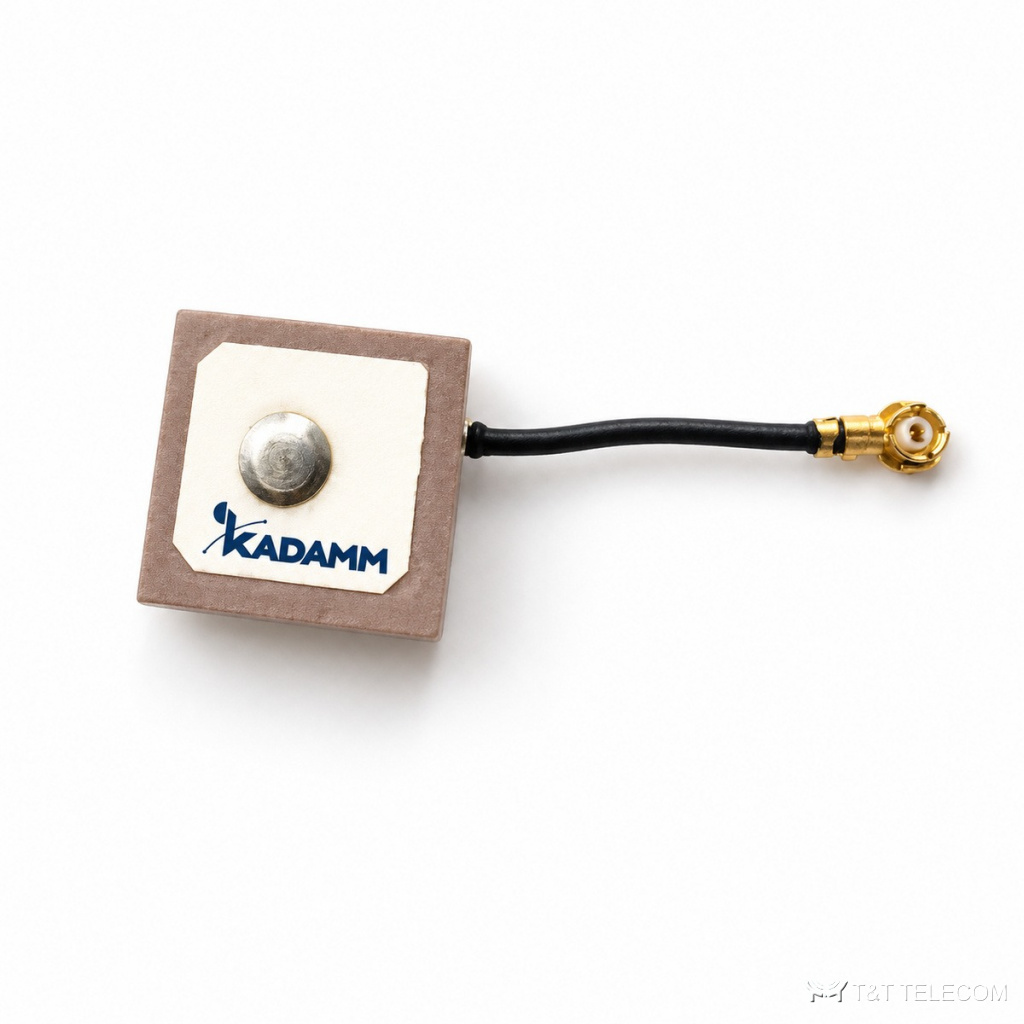

KADAMM GPA-L1 — активные встраиваемые патч-антенны GPS L1 с МШУ, патч 10–28 мм
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GPA-L1: активные встраиваемые патч-антенны GPS L1. GPA-L1 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GPA-L1: полоса 1559–1592 МГц; усиление 15–28 дБ; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GPA-L1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GPA-L1 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GPA-L1: SMA, IPEX. Принимаемые системы: GPS. Встроенный усилитель даёт 15–28 дБ — запас на потери кабеля до приёмника. Питание 2–5 В по центральной жиле кабеля.
Область применения
- Транспортный мониторинг и тахографы — GPA-L1.
- Для GPA-L1: навигация и мониторинг транспорта.
- Синхронизация базовых станций и сетевого оборудования по времени — GPA-L1.
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | GPA-L1-10-16, GPA-L1-15-16, GPA-L1-18-24 — ± 4 МГц от центральной частоты; GPA-L1-13-20 — ± 3 МГц от центральной частоты; GPA-L1-18-16 — уточняйте у менеджера; GPA-L1-25-15, GPA-L1-25-22, GPA-L1-25-28, GPA-L1-25-28-2 — ± 5 МГц от центральной частоты; GPA-L1-25-20 — 8 МГц |
| КСВН антенного элемента | GPA-L1-10-16, GPA-L1-13-20, GPA-L1-15-16, GPA-L1-18-16, GPA-L1-18-24, GPA-L1-25-15, GPA-L1-25-22, GPA-L1-25-28, GPA-L1-25-28-2 — менее 1,5; GPA-L1-25-20 — 1,24 (измерено) |
| Осевое отношение | GPA-L1-10-16, GPA-L1-18-16, GPA-L1-25-20 — уточняйте у менеджера; GPA-L1-13-20, GPA-L1-15-16, GPA-L1-18-24 — 5 дБ; GPA-L1-25-15, GPA-L1-25-22, GPA-L1-25-28, GPA-L1-25-28-2 — 3 дБ |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | GPA-L1-10-16, GPA-L1-13-20, GPA-L1-15-16, GPA-L1-18-16, GPA-L1-18-24, GPA-L1-25-15, GPA-L1-25-22, GPA-L1-25-28, GPA-L1-25-28-2 — менее 2,0; GPA-L1-25-20 — 1,37 (измерено) |
| Подавление вне полосы | GPA-L1-10-16, GPA-L1-18-16, GPA-L1-25-15, GPA-L1-25-20, GPA-L1-25-28 — уточняйте у менеджера; GPA-L1-13-20, GPA-L1-15-16, GPA-L1-25-22 — не менее 30 дБ при отстройке ± 40 МГц; GPA-L1-18-24 — не менее 30 дБ при отстройке ± 50 МГц; GPA-L1-25-28-2 — не менее 12 дБ на +50 МГц и 16 дБ на −50 МГц от центральной частоты |
| Вносимые потери фильтра | GPA-L1-10-16, GPA-L1-13-20, GPA-L1-15-16, GPA-L1-18-16, GPA-L1-18-24, GPA-L1-25-15, GPA-L1-25-20, GPA-L1-25-22, GPA-L1-25-28 — уточняйте у менеджера; GPA-L1-25-28-2 — менее 3 дБ |
Исполнения
| Артикул | Частота | Патч, мм | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём |
|---|---|---|---|---|---|---|
| KADAMM GPA-L1-10-16 | 1575,42 ± 3 МГц (GPS) | 10 × 10 × 4 | 1 дБic в зенит | 16 ± 2 дБ, шум менее 1,5 дБ | 2–3,6 В DC, ≤ 5 мА | RF0.81 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1-13-20 | 1575,42 ± 3 МГц (GPS) | 13 × 13 × 3,5 | 1 дБic в зенит | 20 ± 2 дБ, шум менее 1,5 дБ | 3,3 В DC, до 5 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1-15-16 | 1575,42 ± 3 МГц (GPS) | 15 × 15 × 4 | 2 дБic в зенит | 16 ± 2 дБ, шум менее 1,5 дБ | 2–3,6 В DC, ≤ 5 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1-18-16 | 1575,42 ± 3 МГц (GPS) | 18 × 18 × 2 | 2 дБic в зенит (на плате) | 16 ± 2 дБ, шум менее 2,0 дБ | 2,5–3,3 В DC, менее 16 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера |
| KADAMM GPA-L1-18-24 | 1575,42 ± 1 МГц (GPS) | 18 × 18 × 4 | 3 дБic в зенит | 24 ± 2 дБ, шум ≤ 1,5 дБ | 3,3 В DC, до 10 мА | RG316, 80 мм; SMA, розетка |
| KADAMM GPA-L1-25-15 | 1575,42 ± 3 МГц (GPS) | 25 × 25 × 4 | 5 дБic в зенит | 15 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, 5–12 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1-25-20 | 1575,42 МГц (GPS) | 25 × 25 × 2 | 1 дБи (на плате МШУ) | 20,54 дБ (измерено), шум 2,03 дБ (измерено) | 2,5–3,3 В DC, 2,6 мА при 3,0 В | RF1.37, 24,5 мм |
| KADAMM GPA-L1-25-22 | 1575,42 ± 3 МГц (GPS) | 25 × 25 × 2 | 5 дБic в зенит | 22 ± 2 дБ, шум менее 1,5 дБ | 3,3 В DC, до 9 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1-25-28 | 1575,42 ± 3 МГц (GPS) | 25 × 25 × 4 | 5 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, 5–15 мА | RG174 (другие — по заказу); длина — уточняйте у менеджера |
| KADAMM GPA-L1-25-28-2 | 1575,42 ± 3 МГц (GPS) | 25 × 25 × 4 | 5 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, 5–15 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1-18-18 | GPS L1 | 18 × 18 × 4,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1-28-28 | GPS L1 | 28 × 28 × 7 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 10 см; SMA, вилка |
| KADAMM GPA-L1-28-28-2 | GPS L1 | 28 × 28 × 5 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1-28-28-3 | GPS L1 | 28 × 28 × 7 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1-28-28-4 | GPS L1 | 28 × 28 × 5 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1-28-28-5 | GPS L1 | 28 × 28 × 6,9 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1-28-28-6 | GPS L1 | 28 × 28 × 5 (патч 25×25×2) | более 3 дБic (экран 7×7 см) | 28 ± 2 дБ, шум 2 дБ | 2,8–5,0 В (ном. 3,3 В) DC, 20 мА | RG174, 10 см; SMA, вилка |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Материал корпуса | GPA-L1-10-16, GPA-L1-13-20, GPA-L1-15-16, GPA-L1-18-16, GPA-L1-18-24, GPA-L1-25-15, GPA-L1-25-22, GPA-L1-25-28, GPA-L1-25-28-2 — уточняйте у менеджера; GPA-L1-25-20 — экран — белая жесть |
| Рабочая температура | GPA-L1-10-16, GPA-L1-13-20, GPA-L1-15-16, GPA-L1-18-16, GPA-L1-18-24, GPA-L1-25-15, GPA-L1-25-22, GPA-L1-25-28, GPA-L1-25-28-2 — −40…+85 °C; GPA-L1-25-20 — уточняйте у менеджера |
| Относительная влажность | GPA-L1-10-16, GPA-L1-13-20, GPA-L1-15-16, GPA-L1-18-16, GPA-L1-18-24, GPA-L1-25-15, GPA-L1-25-22, GPA-L1-25-28, GPA-L1-25-28-2 — до 75 %; GPA-L1-25-20 — уточняйте у менеджера |
| Виброустойчивость | GPA-L1-10-16, GPA-L1-13-20, GPA-L1-15-16, GPA-L1-18-16, GPA-L1-18-24, GPA-L1-25-15, GPA-L1-25-22, GPA-L1-25-28, GPA-L1-25-28-2 — 10–55 Гц, амплитуда 1,5 мм, 2 ч; GPA-L1-25-20 — уточняйте у менеджера |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы GPA-L1: 1559–1592 МГц.
- Усиление GPA-L1 — 15–28 дБ: от него зависит дальность и уровень сигнала у абонента.
- Проверьте, что приёмник подаёт в кабель напряжение 2–5 В — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GPA-L1 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GPA-L1?
GPS.
Что нужно для подбора GPA-L1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPA-L1.
Какие частоты поддерживает GPA-L1?
Рабочая полоса GPA-L1 — 1559–1592 МГц.
Какое усиление у GPA-L1?
15–28 дБ.
