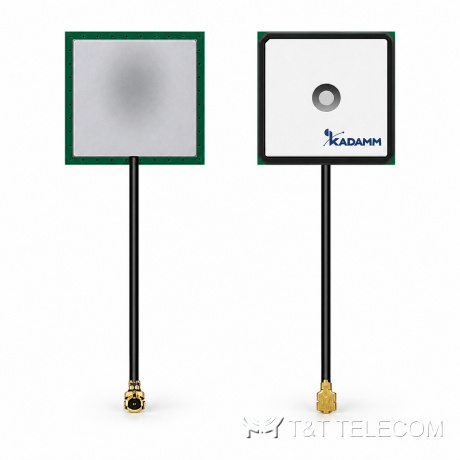

KADAMM GPA-B1 — активные встраиваемые патч-антенны только BeiDou B1, МШУ 18–28 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GPA-B1: активные встраиваемые патч-антенны только BeiDou B1. Навигационная антенна GPA-B1 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GPA-B1: полоса 1559–1592 МГц; усиление 18–28 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GPA-B1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GPA-B1 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GPA-B1: IPEX. Принимаемые системы: BeiDou. Встроенный усилитель даёт 18–28 дБ — запас на потери кабеля до приёмника. Коэффициент шума менее 2 дБ. Питание 2 по центральной жиле кабеля. Конструкция GPA-B1: работает при −40…+85 °C.
Для каких задач
- Транспортный мониторинг и тахографы — GPA-B1.
- Навигация и мониторинг транспорта (GPA-B1).
- Синхронизация базовых станций и сетевого оборудования по времени (GPA-B1).
Технические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 18–28 дБ |
| Коэффициент шума | менее 2 дБ |
| Поляризация | круговая правая (круговая правая) |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Частота | Патч, мм | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём |
|---|---|---|---|---|---|---|
| KADAMM GPA-B1-18-18 | только BeiDou: B1 | 18 × 18 × 4,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-B1-18-18-2 | только BeiDou: B1 | 18 × 18 × 6,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-B1-18-18-3 | только BeiDou: B1 | 18 × 18 × 6,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-B1-28-28 | только BeiDou: B1 | 28 × 28 × 7 | 2,0 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-B1-28-28-2 | только BeiDou: B1 | 28 × 28 × 5 | 2,0 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | керамическая патч-антенна с МШУ на плате, только BeiDou B1 |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | GPA-B1-18-18 — 5 г; GPA-B1-18-18-2, GPA-B1-18-18-3 — 8 г; GPA-B1-28-28 — ≤ 13,5 г; GPA-B1-28-28-2 — ≤ 8,6 г |
| Рабочая температура | −40…+85 °C |
Как подобрать
- Сверьте частоты своей сети с полосой GPA-B1 — 1559–1592 МГц.
- Усиление GPA-B1 — 18–28 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GPA-B1: GPA-B1-18-18 — 5 г; GPA-B1-18-18-2, GPA-B1-18-18-3 — 8 г; GPA-B1-28-28 — ≤ 13,5 г; GPA-B1-28-28-2 — ≤ 8,6 г.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GPA-B1 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GPA-B1?
BeiDou.
Какое усиление у GPA-B1?
18–28 дБ.
Что нужно для подбора GPA-B1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPA-B1.
Какие частоты поддерживает GPA-B1?
Рабочая полоса GPA-B1 — 1559–1592 МГц.
