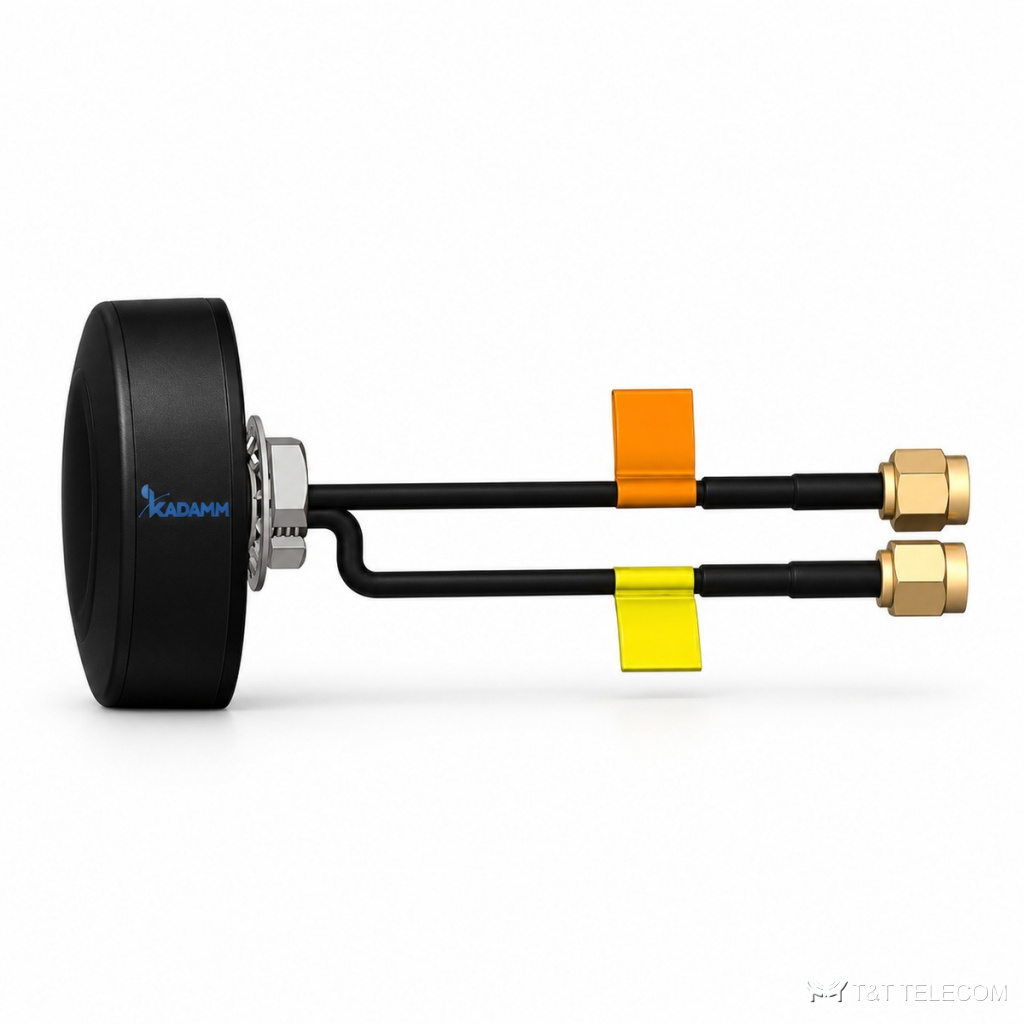

KADAMM GNSS-W1-2S — комбинированная антенна GPS + Wi-Fi 2,4/5 ГГц на винт, кабель RG178
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-W1-2S — комбинированная антенна GPS + Wi-Fi. GNSS-W1-2S принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GNSS-W1-2S: полоса 1572,42–1578,42 МГц и 2400–2483,5 МГц и 4800–5825 МГц; усиление 20 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-W1-2S принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-W1-2S круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-W1-2S: SMA. Принимаемые системы: GPS. Встроенный усилитель даёт 20 дБ — запас на потери кабеля до приёмника. Коэффициент шума менее 1,5 дБ. Питание 3 по центральной жиле кабеля, ток менее 10 мА. Тракты в одном корпусе: ГНСС + Wi-Fi. Конструкция GNSS-W1-2S: крепление: винт; защита IP65–IP67 (кроме места вывода кабеля); работает при −40…+85 °C.
Область применения
- Полоса GNSS-W1-2S охватывает Wi-Fi 2,4 ГГц.
- Синхронизация времени базовых станций и сетей — GNSS-W1-2S.
- Навигация и мониторинг транспорта — GNSS-W1-2S.
- Для GNSS-W1-2S: синхронизация базовых станций и сетевого оборудования по времени.
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Частоты | 1575,42 ± 3 МГц (GPS) |
| Коэффициент усиления | 0 дБic в зенит |
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 4 МГц от центральной частоты |
| КСВН антенного элемента | менее 1,5 |
| Волновое сопротивление | 50 Ом |
| Усиление МШУ | 20 ± 2 дБ |
| Коэффициент шума | менее 1,5 дБ |
| Питание | 3,3 В DC |
| Потребляемый ток | менее 10 мА |
| КСВН выхода | менее 2,0 |
Wi-Fi
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483,5/4800–5825 МГц |
| Коэффициент усиления | 2 дБи в зенит |
| КСВН | менее 2,5 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты корпуса | уточняйте у менеджера |
| Кабель | RG178; длина — уточняйте у менеджера |
| Разъём | SMA (другие — по заказу) |
| Крепление | винт |
| Степень защиты | IP65–IP67 (кроме места вывода кабеля) |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GNSS-W1-2S: 1572,42–1578,42 МГц и 2400–2483,5 МГц и 4800–5825 МГц.
- Коэффициент усиления GNSS-W1-2S — 20 дБ; больше усиление — уже луч.
- Монтаж GNSS-W1-2S: винт.
- Проверьте, что приёмник подаёт в кабель напряжение 3 — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GNSS-W1-2S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-W1-2S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-W1-2S.
Какие частоты поддерживает GNSS-W1-2S?
Рабочая полоса GNSS-W1-2S — 1572,42–1578,42 МГц и 2400–2483,5 МГц и 4800–5825 МГц. Это Wi-Fi 2,4 ГГц.
Какое усиление у GNSS-W1-2S?
20 дБ.
Как крепится GNSS-W1-2S?
Винт.
Какие спутниковые системы принимает GNSS-W1-2S?
GPS.
