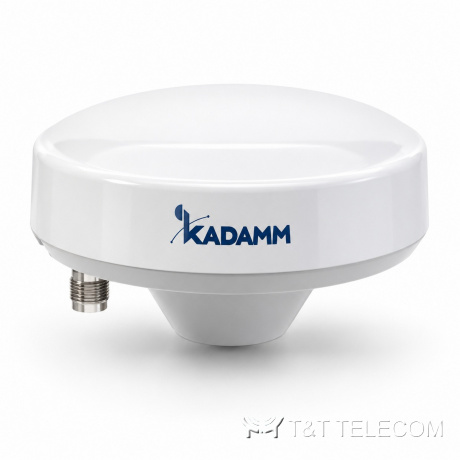

KADAMM GNSS-RTK-T — компактные, авиационные и антенны синхронизации ГНСС, МШУ 28–40 дБ, TNC, N, SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

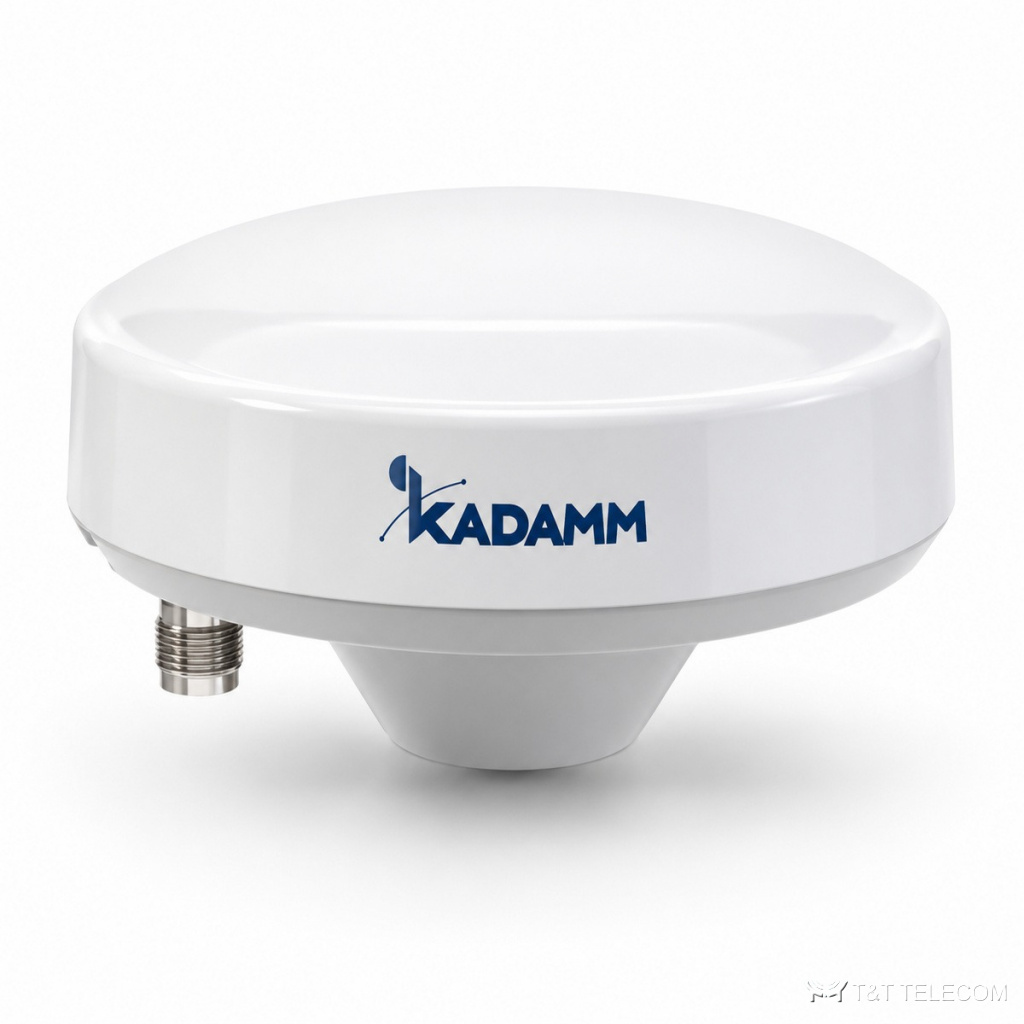

KADAMM GNSS-RTK-T: компактные. GNSS-RTK-T принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-RTK-T: полоса 1164–1300 МГц и 1525–1616 МГц; усиление по исполнению (см. таблицу «Исполнения»); разъёмы SMA, TNC, N.
Как устроена GNSS-RTK-T
GNSS-RTK-T принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Разъёмы GNSS-RTK-T: SMA, TNC, N. Подходит для высокоточных приёмников с режимом RTK.
Для каких задач
- Через GNSS-RTK-T работают GPS L1 / ГЛОНАСС L1.
- Синхронизация времени базовых станций и сетей — GNSS-RTK-T.
- Навигация и мониторинг транспорта — GNSS-RTK-T.
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-RTK-T.
Технические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | МШУ | Разъём | Габариты | Исполнение |
|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L125-38N | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5b / E5a | 38 дБ | N (вилка) | Ø67 × 64 мм | — |
| KADAMM GNSS-RTK-L125-38T | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b, L-Band | 38 ± 3 дБ (тип. при +25 °C) | TNC (розетка) | уточняйте у менеджера | телескопическая, боковой разъём |
| KADAMM GNSS-RTK-L125-38T2 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5b, L-Band | 38 ± 3 дБ | TNC (розетка) | 119,3 × 76,2 мм | на прямоугольном фланце |
| KADAMM GNSS-RTK-L125-39S | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, L-Band | 39 ± 3 дБ | SMA (вилка) | 93 × 73 мм | крепёжные ушки, кабель |
| KADAMM GNSS-RTK-L125-39T | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, L-Band | 39 ± 3 дБ | TNC (розетка) | Ø106 × 55 мм | телескопическая |
| KADAMM GNSS-RTK-L1-28N | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 28 ± 2 дБ | N, розетка | Ø101,2 × 115,7 мм | — |
| KADAMM GNSS-RTK-L1-28N2 | GPS L1, BeiDou B1, Galileo E1, ГЛОНАСС G1 | 28 ± 2 дБ | N, розетка | Ø99,5 × 118 мм | — |
| KADAMM GNSS-RTK-L1-28N3 | GPS L1, BeiDou B1, Galileo E1, ГЛОНАСС G1 | 28 ± 2 дБ | N, вилка | Ø99,5 × 125 мм | — |
| KADAMM GNSS-RTK-L12-28T | 1559,052–1616 МГц (GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1) и 1205,094–1278,75 МГц (GPS L2, BeiDou B3, Galileo E6) | 28 ± 2 дБ | TNC, розетка | Ø66,5 × 46 мм | — |
| KADAMM GNSS-RTK-L12-38T | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5 | 38 ± 2 дБ | TNC, розетка | 119,4 × 75,9 × 21 мм | фланец, винты, IP67 |
| KADAMM GNSS-RTK-L12-40N | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 40 ± 2 дБ | N, розетка | Ø160 × 66,5 мм | IP67 |
| KADAMM GNSS-RTK-L15-34N | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 | 34 ± 2 дБ | N, розетка | Ø99,5 × 116 мм | — |
| KADAMM GNSS-RTK-L125-34N | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 34 ± 2 дБ | N, розетка | Ø99,5 × 116 мм | — |
| KADAMM GNSS-RTK-L125-35T | BeiDou B1 / B2 / B3, GPS L1C/A / L2C / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b, QZSS L1 / L2 / L5 | 35 ± 2 дБ | SMA, розетка | Ø90 × 25,5 мм | фланец, винты, IP67 |
| KADAMM GNSS-RTK-L125-38N2 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 38 ± 2 дБ | N, розетка | Ø154 × 64,2 мм | — |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | активная антенна ГНСС |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-RTK-T — 1164–1300 МГц и 1525–1616 МГц.
- Коэффициент усиления GNSS-RTK-T — по исполнению (см. таблицу «Исполнения»); больше усиление — уже луч.
- Разъёмы GNSS-RTK-T — SMA, TNC, N; кабельные сборки готовят под них заранее.
Поставка и документы
Подберём KADAMM GNSS-RTK-T под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GNSS-RTK-T?
по исполнению (см. таблицу «Исполнения»).
Что нужно для подбора GNSS-RTK-T?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-T.
Какие частоты поддерживает GNSS-RTK-T?
Рабочая полоса GNSS-RTK-T — 1164–1300 МГц и 1525–1616 МГц. Это GPS L1 / ГЛОНАСС L1.
