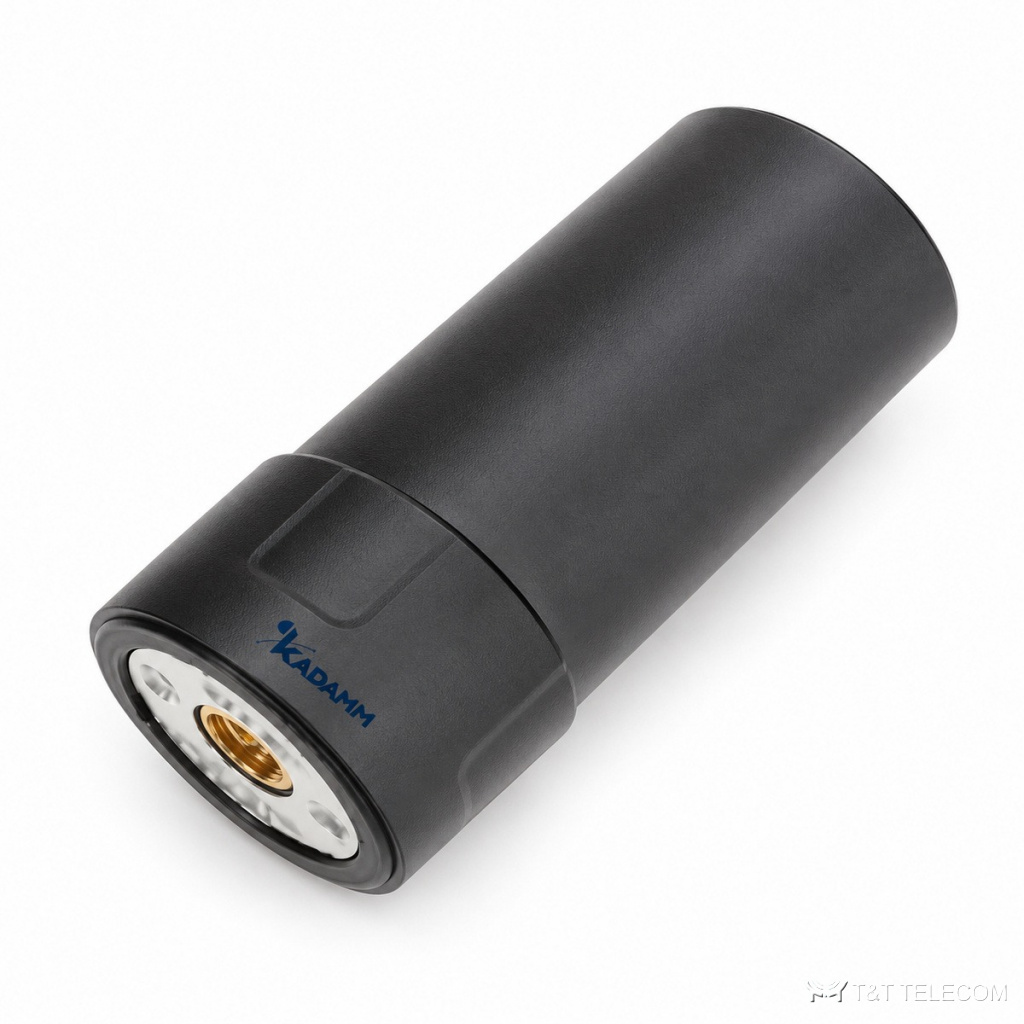

KADAMM GNSS-RTK-S — малогабаритные спиральные антенны ГНСС для БПЛА, МШУ 28–38 дБ, SMA
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-RTK-S — малогабаритные спиральные антенны ГНСС для БПЛА. Навигационная антенна GNSS-RTK-S подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GNSS-RTK-S: полоса 1164–1300 МГц и 1525–1610 МГц; усиление по исполнению (см. таблицу «Исполнения»).
Как устроена GNSS-RTK-S
GNSS-RTK-S принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Разъёмы GNSS-RTK-S: SMA. Подходит для высокоточных приёмников с режимом RTK.
Область применения
- Полоса GNSS-RTK-S охватывает GPS L1 / ГЛОНАСС L1.
- Транспортный мониторинг и тахографы — GNSS-RTK-S.
- Навигация и мониторинг транспорта (GNSS-RTK-S).
- Для GNSS-RTK-S: синхронизация базовых станций и сетевого оборудования по времени.
Технические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | МШУ | Разъём | Габариты | Исполнение |
|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L125-33S | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6 | 33 ± 2 дБ | SMA (розетка) | Ø27,5 × 59 мм | — |
| KADAMM GNSS-RTK-L125-33S2 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6 | 33 ± 2 дБ | SMA (вилка) | Ø27,5 × 59 мм | угловой шарнир |
| KADAMM GNSS-RTK-L125-33S3 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6 | 33 ± 2 дБ | SMA (вилка) | Ø40 × 82,8 мм | — |
| KADAMM GNSS-RTK-L125-33S4 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6 | 33 ± 2 дБ | SMA (вилка) | Ø27,5 × 59 мм | прямой разъём |
| KADAMM GNSS-RTK-L125-33S5 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6 | 33 ± 2 дБ | SMA (вилка) | Ø27,5 × 59 мм | фланец и кабель |
| KADAMM GNSS-RTK-L125-35S | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6, L-Band | 35 ± 3 дБ | SMA (вилка) | Ø40 × 40,8 мм | — |
| KADAMM GNSS-RTK-L125-35S2 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6, L-Band | 35 ± 3 дБ | SMA (вилка) | Ø44 × 82 мм | — |
| KADAMM GNSS-RTK-L125-35S3 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6, L-Band | 35 ± 3 дБ | SMA (вилка) | Ø40 × 40,8 мм | фланец и кабель |
| KADAMM GNSS-B3-32S | только BeiDou: B3 | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-B13-34S | только BeiDou: B1, B3 | 34 ± 2 дБ | SMA, вилка | Ø20 × 72,6 мм | — |
| KADAMM GNSS-RTK-L12-28S | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2, Galileo E1 / E5b | 28 ± 2 дБ | SMA, вилка | Ø18,5 × 50,0 мм | — |
| KADAMM GNSS-RTK-L12-32S | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L12-32S2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2, Galileo E1 / E5b | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L12-32S3 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L12-35S2 | BeiDou B1 / B2 / B3, GPS L1 / L2, ГЛОНАСС G1 / G2, Galileo E1 / E5b | 35 ± 2 дБ | SMA, вилка | Ø23 × 55,6 мм | IP67 |
| KADAMM GNSS-RTK-L12-35S3 | GPS L1 / L2, ГЛОНАСС G1 / G2, Galileo E1 / E5b, BeiDou B1 / B2 / B3 | 35 ± 2 дБ | SMA, вилка | Ø27,5 × 55,6 мм | IP67 |
| KADAMM GNSS-RTK-L15-28S | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, ГЛОНАСС G1, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 / L1 / B1 / L5 | 28 ± 2 дБ | SMA, вилка | Ø23 × 55,6 мм | на разъём, IP67 |
| KADAMM GNSS-RTK-L15-28S2 | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 | 28 ± 2 дБ | SMA, вилка | Ø18,5 × 50,0 мм | — |
| KADAMM GNSS-RTK-L15-32S | BeiDou B1 / B2a, GPS L1 / L5, Galileo E1 / E5a, ГЛОНАСС G1 | 32 ± 3 дБ | SMA, вилка | Ø23 × 55,6 мм | — |
| KADAMM GNSS-RTK-L125-32S | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L125-32S2 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L125-32S3 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 32 ± 2 дБ | SMA, вилка | Ø40 × 84,5 мм | — |
| KADAMM GNSS-RTK-L125-32S4 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 32 ± 2 дБ | SMA, вилка | Ø27,5 × 59 мм | — |
| KADAMM GNSS-RTK-L125-32S5 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E6 / E5b | 32 ± 2 дБ | SMA, вилка | Ø38 × 49,1 мм | — |
| KADAMM GNSS-RTK-L125-32S6 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5 | 32 ± 2 дБ | SMA, вилка | Ø43,5 × 40,8 мм | — |
| KADAMM GNSS-RTK-L125-32S7 | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a / B2I, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L125-33S6 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b | 33 ± 2 дБ | SMA, вилка | Ø48,2 × 32,2 мм | — |
| KADAMM GNSS-RTK-L125-33S7 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6 | 33 ± 2 дБ | SMA, вилка | Ø27,3 × 107,24 мм | — |
| KADAMM GNSS-RTK-L125-38S | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b, L-Band | 38 ± 2 дБ | SMA, вилка | Ø40 × 84,5 мм | — |
| KADAMM GNSS-RTK-L125-28S | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E5 / E6, L-Band | 28 дБ (тип.) | SMA (внутренняя резьба, центральный штырь) | Ø27,7 × 58,7 мм | 15 г; питание 3,3–16 В, 13 мА |
| KADAMM GNSS-RTK-L125-28S2 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E5 / E6, L-Band | 28 дБ (тип.) | SMA (внутренняя резьба, центральный штырь) | Ø50 × 42,16 мм | 25 г; питание 3,0–16 В, 15–20 мА |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | активная антенна ГНСС |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-RTK-S — 1164–1300 МГц и 1525–1610 МГц.
- Усиление GNSS-RTK-S — по исполнению (см. таблицу «Исполнения»): от него зависит дальность и уровень сигнала у абонента.
Поставка и документы
Поставляем KADAMM GNSS-RTK-S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает GNSS-RTK-S?
Рабочая полоса GNSS-RTK-S — 1164–1300 МГц и 1525–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
Какое усиление у GNSS-RTK-S?
по исполнению (см. таблицу «Исполнения»).
Что нужно для подбора GNSS-RTK-S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-S.
