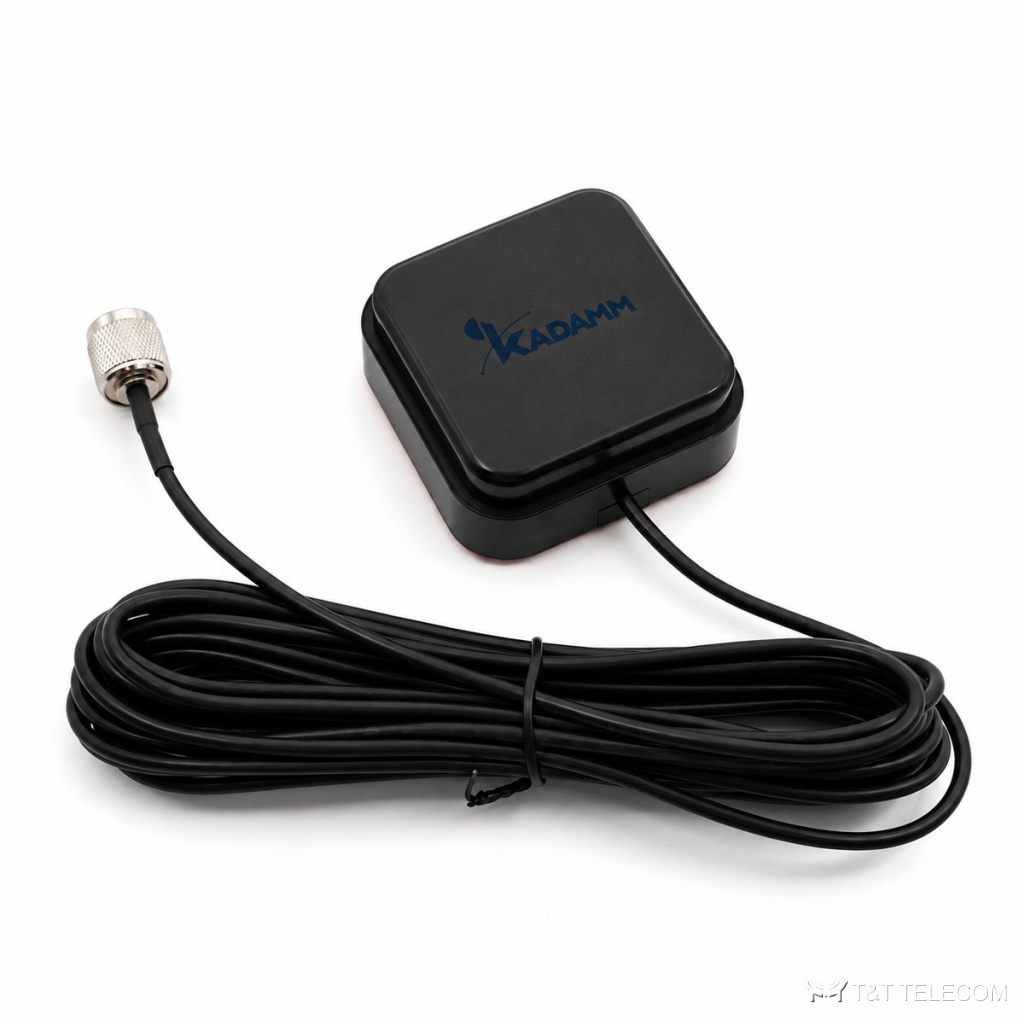

Модель KADAMM GNSS-RTK-M — наружные многочастотные антенны ГНСС. GNSS-RTK-M принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GNSS-RTK-M: полоса 1164–1300 МГц и 1559–1610 МГц; усиление 28–38 дБ; поляризация круговая правая (круговая правая).
Как устроена GNSS-RTK-M
GNSS-RTK-M принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-M круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-RTK-M: SMA, TNC. Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Встроенный усилитель даёт 28–38 дБ — запас на потери кабеля до приёмника. Коэффициент шума не более 2 дБ. Питание 3–12 В по центральной жиле кабеля. Подходит для высокоточных приёмников с режимом RTK.
Конструкция GNSS-RTK-M: работает при −40…+85 °C.
Где применяют
- Через GNSS-RTK-M работают GPS L1 / ГЛОНАСС L1.
- Транспортный мониторинг и тахографы — GNSS-RTK-M.
- Для GNSS-RTK-M: навигация и мониторинг транспорта.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-RTK-M).
Технические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 28–38 дБ |
| Коэффициент шума | ≤ 2 дБ |
| Поляризация | круговая правая (круговая правая) |
| Погрешность фазового центра | ± 2 мм |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | Усиление антенны | МШУ, шум | Питание, ток | Разъём, кабель | Габариты, масса | Крепление, защита |
|---|---|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L12-28M2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 28 ± 2 дБ, шум ≤ 2 дБ | 3–5 В DC, менее 45 мА | SMA, вилка; RG174, 3 м | 50 × 50 × 19,1 мм | магнит или клей |
| KADAMM GNSS-RTK-L15-38M | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 / L1 / B1 / L5 | 2 дБи | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG174, 5 м | 100 × 68 × 24 мм, 235 г | магнитное основание |
| KADAMM GNSS-RTK-L125-28M2 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 28 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG174, 5 м | 100 × 68 × 24 мм, 235 г | магнитное основание |
| KADAMM GNSS-RTK-L125-38M | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG174, 5 м | 100 × 68 × 24 мм, 235 г | магнитное основание |
| KADAMM GNSS-RTK-L125-38M2 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG174, 5 м | 63 × 63 × 25 мм, 220 г | магнитное основание и двусторонний скотч |
| KADAMM GNSS-RTK-L125-38M3 | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a / B2I, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 / L1 / B1 / L5 | уточняйте у менеджера | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG174, 5 м | 63 × 63 × 25 мм, 220 г | магнитное основание и двусторонний скотч |
| KADAMM GNSS-RTK-L125-38M4 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | TNC, вилка; RG174, 5 м | 63 × 63 × 25 мм, 222 г | магнитное основание и двусторонний скотч |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | наружная активная антенна ГНСС в корпусе с кабелем |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GNSS-RTK-M: 1164–1300 МГц и 1559–1610 МГц.
- Усиление GNSS-RTK-M — 28–38 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GNSS-RTK-M: по исполнению (см. таблицу «Исполнения»).
- Проверьте, что приёмник подаёт в кабель напряжение 3–12 В — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GNSS-RTK-M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-RTK-M?
GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC.
Какое усиление у GNSS-RTK-M?
28–38 дБ.
Что нужно для подбора GNSS-RTK-M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-M.
Какие частоты поддерживает GNSS-RTK-M?
Рабочая полоса GNSS-RTK-M — 1164–1300 МГц и 1559–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
