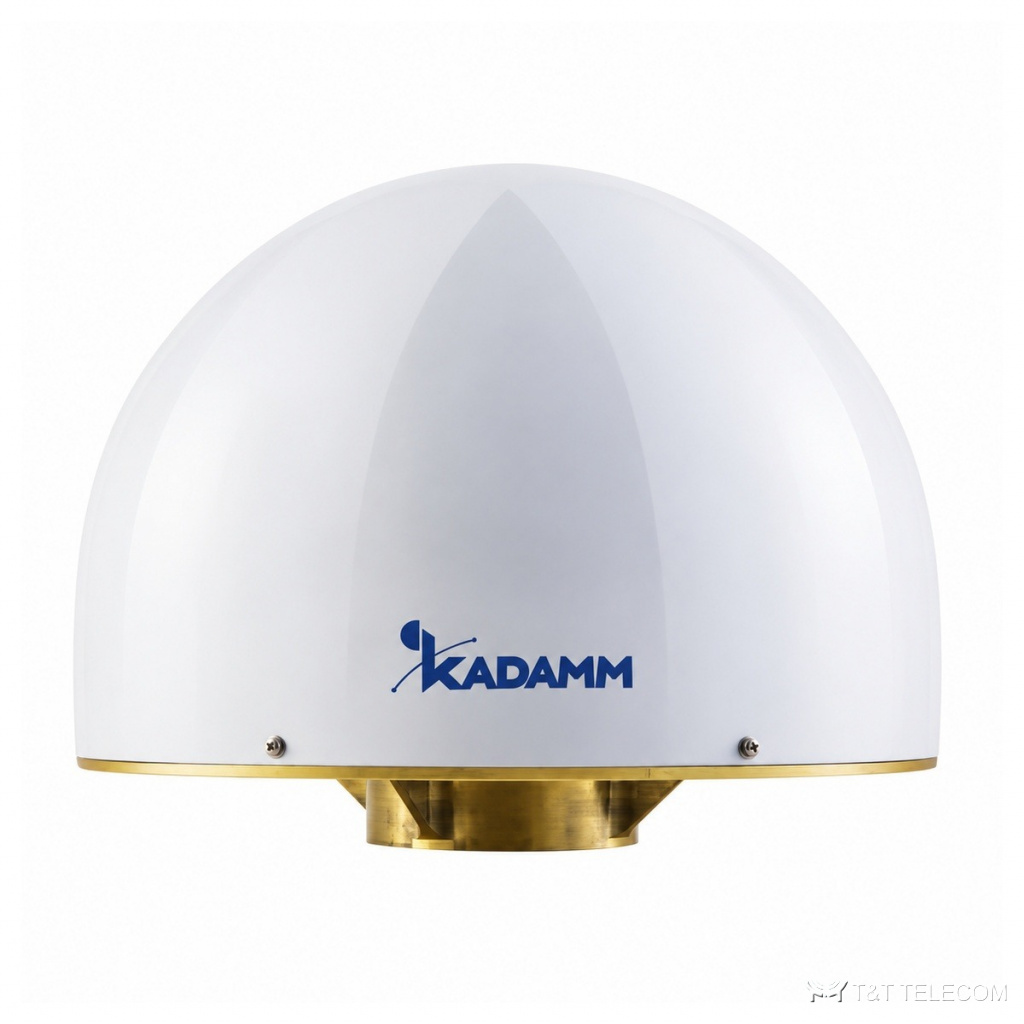

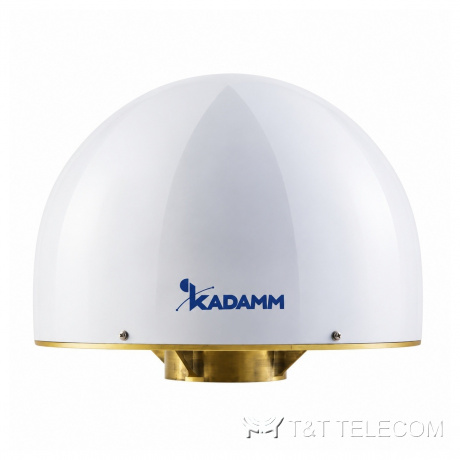

KADAMM GNSS-RTK-L125-45C — антенна ГНСС с дроссельными кольцами, все системы и полосы, МШУ 45 дБ, TNC
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-RTK-L125-45C: антенна ГНСС. Навигационная антенна GNSS-RTK-L125-45C подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Коротко о GNSS-RTK-L125-45C: полоса 1176,45–1278,75 МГц и 1525–1559 МГц и 1561,1–1602 МГц; усиление 45 дБ; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GNSS-RTK-L125-45C принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-L125-45C круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-RTK-L125-45C: TNC. Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo, NavIC. Встроенный усилитель даёт 45 дБ — запас на потери кабеля до приёмника. Коэффициент шума не более 2 дБ. Коэффициент эллиптичности не более 3 дБ. Питание 3–16 В по центральной жиле кабеля, ток не более 60 мА. Подходит для высокоточных приёмников с режимом RTK.
Конструкция GNSS-RTK-L125-45C: габариты Ø380 × 300 мм; работает при −40…+85 °C.
Для каких задач
- Синхронизация времени базовых станций и сетей — GNSS-RTK-L125-45C.
- Навигация и мониторинг транспорта (GNSS-RTK-L125-45C).
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-RTK-L125-45C.
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1176,45–1278,75 МГц (GPS L2 / L5, ГЛОНАСС G2 / G3, BeiDou B2 / B3 / B2a / B2b, Galileo E5a / E5b / E6, IRNSS L5); 1525–1559 МГц (L-Band); 1561,098–1602 МГц (BeiDou B1 / B1C, GPS L1, Galileo E1, ГЛОНАСС G1, IRNSS L1) |
| Коэффициент усиления | ≥ 7 дБи |
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | ≤ 2,0 |
| Осевое отношение | ≤ 3 дБ |
| Погрешность фазового центра | ± 1,5 мм |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 45 ± 2 дБ |
| Коэффициент шума | ≤ 2 дБ |
| Питание | 3–16 В DC |
| Потребляемый ток | ≤ 60 мА |
| КСВН выхода | ≤ 2,0 |
| Неравномерность в полосе | ± 1,5 дБ |
| Точка сжатия P1 дБ | ≥ 0 дБм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты корпуса | Ø380 × 300 мм |
| Разъём | TNC, розетка |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −55…+85 °C |
| Относительная влажность | до 95 % без конденсации |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы GNSS-RTK-L125-45C: 1176,45–1278,75 МГц и 1525–1559 МГц и 1561,1–1602 МГц.
- Усиление GNSS-RTK-L125-45C — 45 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GNSS-RTK-L125-45C: уточняйте у менеджера.
- Проверьте, что приёмник подаёт в кабель напряжение 3–16 В — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GNSS-RTK-L125-45C под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GNSS-RTK-L125-45C?
45 дБ.
Что нужно для подбора GNSS-RTK-L125-45C?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-L125-45C.
Какие спутниковые системы принимает GNSS-RTK-L125-45C?
GPS, ГЛОНАСС, BeiDou, Galileo, NavIC.
