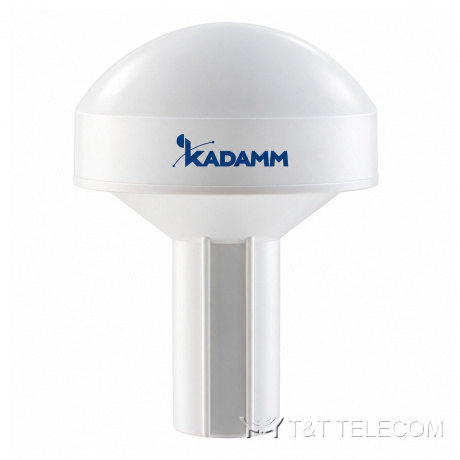

KADAMM GNSS-RTK-L125-40B — многочастотная антенна ГНСС L1/L2/L5, МШУ 40 дБ, BNC, IP67
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-RTK-L125-40B — многочастотная антенна ГНСС L1/L2/L5. GNSS-RTK-L125-40B принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GNSS-RTK-L125-40B: полоса 1164–1259 МГц и 1559,05–1602 МГц; усиление 40–42 дБ; поляризация круговая правая (круговая правая).
Как устроена GNSS-RTK-L125-40B
GNSS-RTK-L125-40B принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-L125-40B круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-RTK-L125-40B: BNC. Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo. Встроенный усилитель даёт 40–42 дБ — запас на потери кабеля до приёмника. Коэффициент шума не более 1,5 дБ. Коэффициент эллиптичности не более 3 дБ. Питание 3 по центральной жиле кабеля, ток не более 50 мА. Подходит для высокоточных приёмников с режимом RTK.
Конструкция GNSS-RTK-L125-40B: габариты Ø96 мм; крепление: винт; защита IP67; работает при −40…+85 °C.
Для каких задач
- Синхронизация времени базовых станций и сетей — GNSS-RTK-L125-40B.
- Для GNSS-RTK-L125-40B: навигация и мониторинг транспорта.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-RTK-L125-40B).
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1559,052–1602 МГц; 1164–1259 МГц |
| Коэффициент усиления | ≥ 3 дБи |
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | ≤ 2,0 |
| Осевое отношение | ≤ 3 дБ |
| Сектор обзора по азимуту | 360° |
| Сектор обзора по углу места | 5°~90° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | B1 / L1 / G1 / E1 / E2 — 40 ± 2 дБ; B2 / L2 / G2 / L5 / E5a / E5b — 42 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Питание | 3,3–12 В DC |
| Потребляемый ток | ≤ 50 мА |
| КСВН выхода | ≤ 2,0 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты корпуса | Ø96 мм |
| Кабель | RG58 (другие — по заказу); длина — уточняйте у менеджера |
| Разъём | BNC (другие — по заказу) |
| Крепление | винт |
| Степень защиты | IP67 |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+85 °C |
| Относительная влажность | до 95 % без конденсации |
Как подобрать
- Сверьте частоты своей сети с полосой GNSS-RTK-L125-40B — 1164–1259 МГц и 1559,05–1602 МГц.
- Усиление GNSS-RTK-L125-40B — 40–42 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GNSS-RTK-L125-40B: винт.
- Проверьте, что приёмник подаёт в кабель напряжение 3 — без питания усилитель антенны не работает.
Поставка и документы
Поставляем KADAMM GNSS-RTK-L125-40B по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает GNSS-RTK-L125-40B?
Рабочая полоса GNSS-RTK-L125-40B — 1164–1259 МГц и 1559,05–1602 МГц.
Какое усиление у GNSS-RTK-L125-40B?
40–42 дБ.
Как крепится GNSS-RTK-L125-40B?
Винт.
Какие спутниковые системы принимает GNSS-RTK-L125-40B?
GPS, ГЛОНАСС, BeiDou, Galileo.
