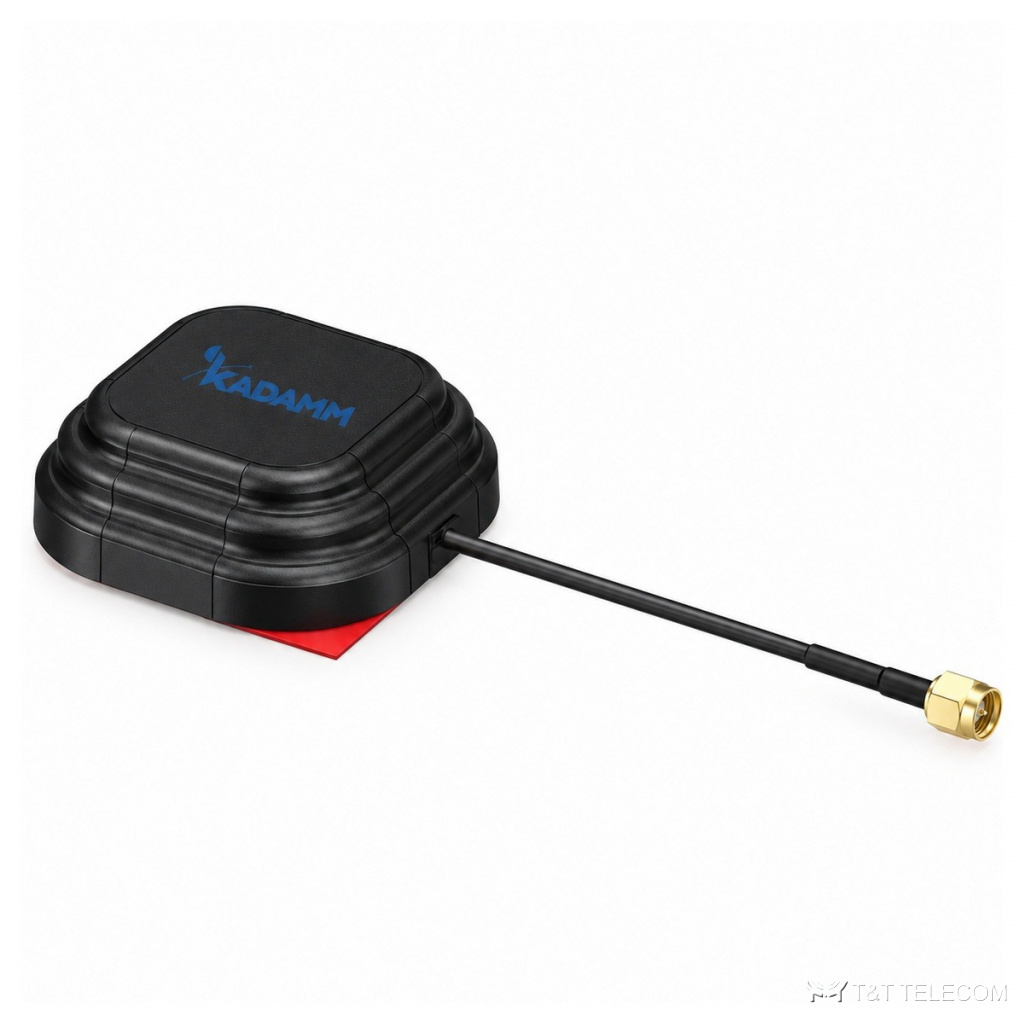

KADAMM GNSS-RTK-L125-28M — многочастотная антенна ГНСС L1/L2/L5 на магните, МШУ 28 дБ, SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-RTK-L125-28M — многочастотная антенна ГНСС L1/L2/L5 на магните. Навигационная антенна GNSS-RTK-L125-28M подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GNSS-RTK-L125-28M: полоса 1176,45–1278,75 МГц и 1561,1–1602 МГц; усиление 28 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-RTK-L125-28M принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-L125-28M круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-RTK-L125-28M: SMA. Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo. Встроенный усилитель даёт 28 дБ — запас на потери кабеля до приёмника. Коэффициент шума не более 1,5 дБ. Коэффициент эллиптичности не более 3 дБ. Питание 3–12 В по центральной жиле кабеля, ток не более 50 мА. Подходит для высокоточных приёмников с режимом RTK.
Конструкция GNSS-RTK-L125-28M: габариты 71 × 70,5 × 25 мм; крепление: магнит или клей; защита IP66; работает при −40…+85 °C.
Область применения
- Транспортный мониторинг и тахографы — GNSS-RTK-L125-28M.
- Навигация и мониторинг транспорта — GNSS-RTK-L125-28M.
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-RTK-L125-28M.
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1176,45–1278,75 МГц (GPS L2 / L5, ГЛОНАСС G2 / G3, BeiDou B2 / B3, Galileo E5a / E5b); 1561,098–1602 МГц (BeiDou B1, GPS L1, Galileo E1, ГЛОНАСС G1) |
| Коэффициент усиления | ≥ 3 дБic |
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | ≤ 2,0 |
| Осевое отношение | ≤ 3 дБ |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Питание | 3–12 В DC |
| Потребляемый ток | ≤ 50 мА |
| КСВН выхода | ≤ 2,0 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты корпуса | 71 × 70,5 × 25 мм |
| Кабель | RG174, 3 м |
| Разъём | SMA, вилка прямая |
| Крепление | магнит или клей |
| Степень защиты | IP66 |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Сверьте частоты своей сети с полосой GNSS-RTK-L125-28M — 1176,45–1278,75 МГц и 1561,1–1602 МГц.
- Усиление GNSS-RTK-L125-28M — 28 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GNSS-RTK-L125-28M: магнит или клей.
- Проверьте, что приёмник подаёт в кабель напряжение 3–12 В — без питания усилитель антенны не работает.
Поставка и документы
Поставляем KADAMM GNSS-RTK-L125-28M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится GNSS-RTK-L125-28M?
Магнит или клей.
Какие спутниковые системы принимает GNSS-RTK-L125-28M?
GPS, ГЛОНАСС, BeiDou, Galileo.
Какое усиление у GNSS-RTK-L125-28M?
28 дБ.
Что нужно для подбора GNSS-RTK-L125-28M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-L125-28M.
