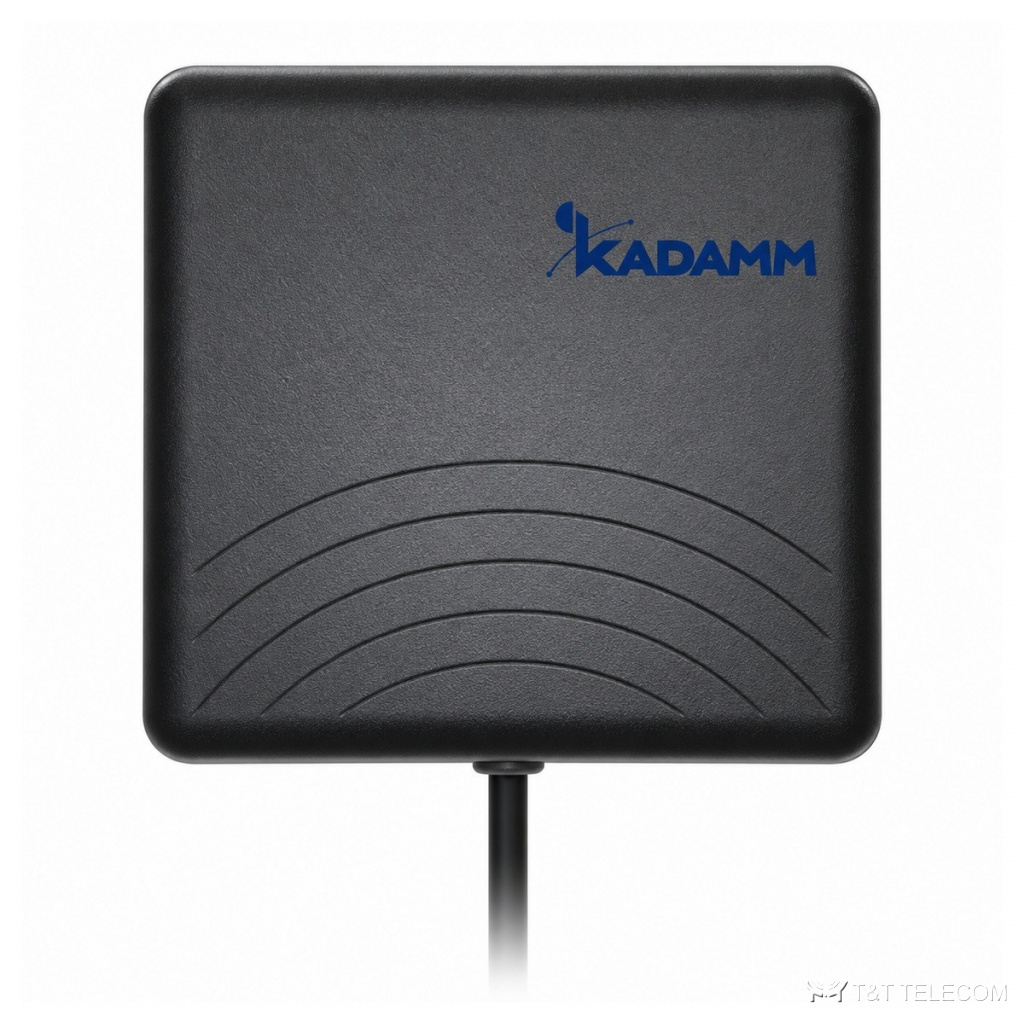

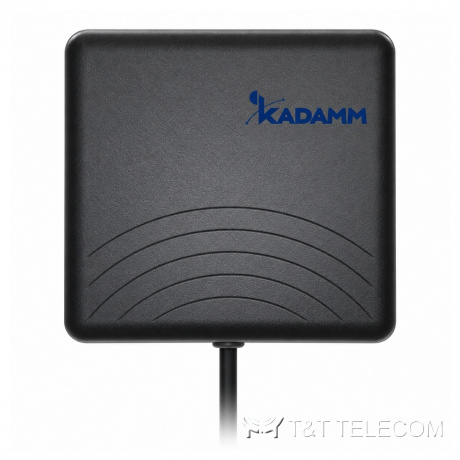

KADAMM GNSS-RTK-L12-27 — высокоточная многочастотная антенна ГНСС L1/L2, МШУ 27 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-RTK-L12-27: высокоточная многочастотная антенна ГНСС L1/L2. Навигационная антенна GNSS-RTK-L12-27 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GNSS-RTK-L12-27: полоса 1197–1606 МГц; усиление 27 ± 2 дБ; поляризация круговая правая (круговая правая).
Как устроена GNSS-RTK-L12-27
GNSS-RTK-L12-27 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-L12-27 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS. Встроенный усилитель даёт 27 ± 2 дБ — запас на потери кабеля до приёмника. Коэффициент шума 2 дБ (тип.). Коэффициент эллиптичности 5 дБ (тип.). Питание 1 по центральной жиле кабеля, ток 12 мА при 3 В. Подходит для высокоточных приёмников с режимом RTK.
Для каких задач
- Синхронизация времени базовых станций и сетей — GNSS-RTK-L12-27.
- Навигация и мониторинг транспорта — GNSS-RTK-L12-27.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-RTK-L12-27).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 1197–1606 МГц |
| Сигналы | GPS L1, L2; ГЛОНАСС L1, L2, L3; Galileo E1, E5b; BeiDou B1I, B1C, B2I; QZSS L1, L2 |
| Усиление антенного элемента | 3,5 дБи (макс.) |
| Поляризация | круговая правая (круговая правая) |
| Осевое отношение | 5 дБ (тип.) |
| КСВН антенного элемента | 1,5 (тип.) |
| Усиление МШУ | 27 ± 2 дБ (при 3 В) |
| Подавление сигналов LTE | до 64 дБ |
| Коэффициент шума | 2 дБ (тип.) |
| КСВН выхода | не более 2,0 |
| Волновое сопротивление | 50 Ом |
| Питание | 1,5–3,3 В DC; по заказу 3–10 В |
| Ток потребления | 12 мА при 3 В |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | уточняйте у менеджера |
| Кабель | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Размеры | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-RTK-L12-27 — 1197–1606 МГц.
- Коэффициент усиления GNSS-RTK-L12-27 — 27 ± 2 дБ; больше усиление — уже луч.
- Монтаж GNSS-RTK-L12-27: уточняйте у менеджера.
- Габариты и масса GNSS-RTK-L12-27: уточняйте у менеджера.
- Проверьте, что приёмник подаёт в кабель напряжение 1 — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GNSS-RTK-L12-27 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GNSS-RTK-L12-27?
27 ± 2 дБ.
Что нужно для подбора GNSS-RTK-L12-27?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-L12-27.
Какие спутниковые системы принимает GNSS-RTK-L12-27?
GPS, ГЛОНАСС, BeiDou, Galileo, QZSS.
