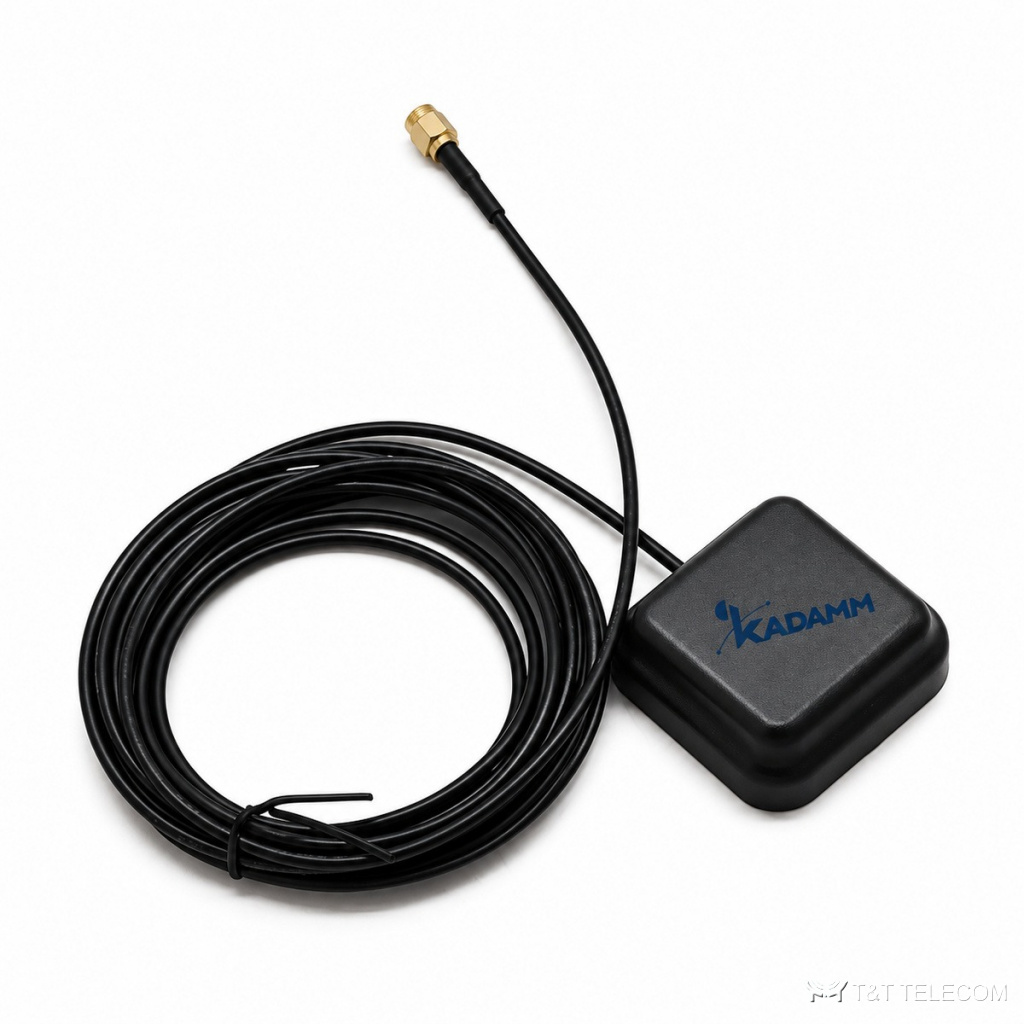

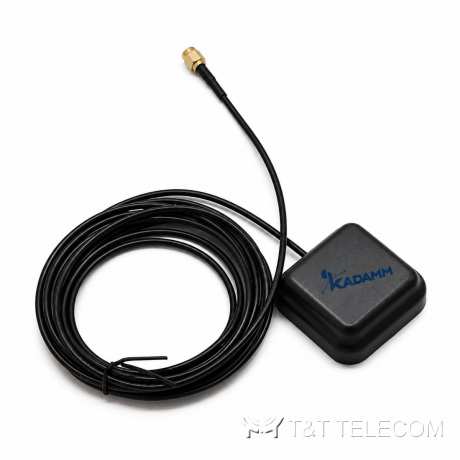

KADAMM GNSS-RTK-L1-30M — высокоточная антенна ГНСС L1 на магните, МШУ 30 дБ, коэффициент шума 1 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-RTK-L1-30M: высокоточная антенна ГНСС L1 на магните. GNSS-RTK-L1-30M принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GNSS-RTK-L1-30M: полоса 1561,1–1602 МГц; усиление 30 дБ; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GNSS-RTK-L1-30M принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-L1-30M круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-RTK-L1-30M: SMA. Принимаемые системы: GPS, ГЛОНАСС, BeiDou. Встроенный усилитель даёт 30 дБ — запас на потери кабеля до приёмника. Коэффициент шума не более 1,0 дБ. Коэффициент эллиптичности 3 дБ. Питание 3–5 по центральной жиле кабеля, ток менее 25 мА. Подходит для высокоточных приёмников с режимом RTK.
Конструкция GNSS-RTK-L1-30M: крепление: магнит или клей; защита IP67; работает при −40…+85 °C.
Где применяют
- Синхронизация времени базовых станций и сетей — GNSS-RTK-L1-30M.
- Навигация и мониторинг транспорта (GNSS-RTK-L1-30M).
- Для GNSS-RTK-L1-30M: синхронизация базовых станций и сетевого оборудования по времени.
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou) |
| Коэффициент усиления | 5 дБic в зенит (на плате) |
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | 3 дБ |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 30 ± 2 дБ |
| Коэффициент шума | ≤ 1,0 дБ |
| Питание | 3–5,5 В DC |
| Потребляемый ток | менее 25 мА |
| КСВН выхода | менее 2,0 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размер керамического элемента | 33,5 × 33,5 × 6 мм |
| Габариты корпуса | уточняйте у менеджера |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | SMA (другие — по заказу) |
| Крепление | магнит или клей |
| Степень защиты | IP67 |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы GNSS-RTK-L1-30M: 1561,1–1602 МГц.
- Коэффициент усиления GNSS-RTK-L1-30M — 30 дБ; больше усиление — уже луч.
- Монтаж GNSS-RTK-L1-30M: магнит или клей.
- Проверьте, что приёмник подаёт в кабель напряжение 3–5 — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GNSS-RTK-L1-30M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится GNSS-RTK-L1-30M?
Магнит или клей.
Что нужно для подбора GNSS-RTK-L1-30M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-L1-30M.
Какие частоты поддерживает GNSS-RTK-L1-30M?
Рабочая полоса GNSS-RTK-L1-30M — 1561,1–1602 МГц.
Какие спутниковые системы принимает GNSS-RTK-L1-30M?
GPS, ГЛОНАСС, BeiDou.
