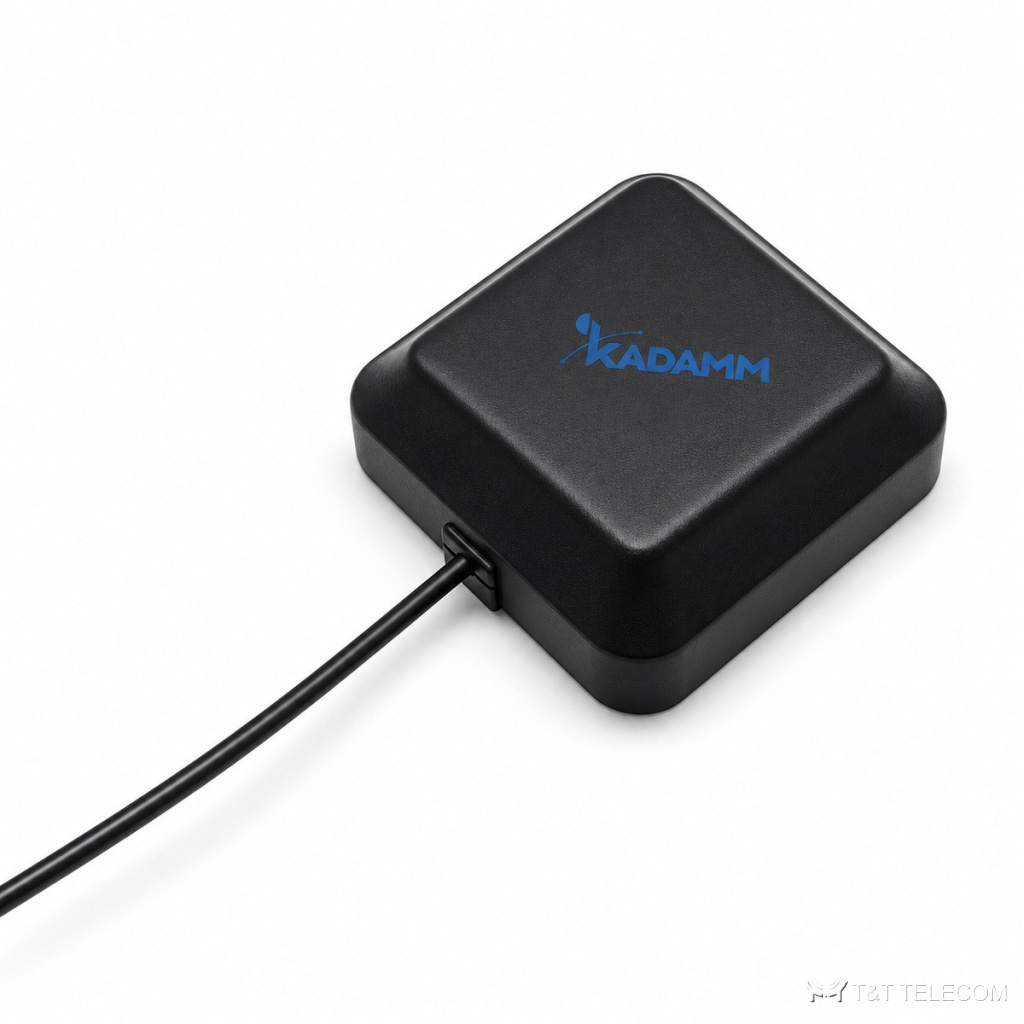

Модель KADAMM GNSS-RTK-L1-30F — высокоточная антенна ГНСС L1 на магните. GNSS-RTK-L1-30F принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GNSS-RTK-L1-30F: полоса 1561,1–1602 МГц; усиление 30 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-RTK-L1-30F принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-L1-30F круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-RTK-L1-30F: FAKRA. Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo. Встроенный усилитель даёт 30 дБ — запас на потери кабеля до приёмника. Коэффициент шума не более 1,5 дБ. Коэффициент эллиптичности не более 3 дБ. Питание 3–5 В по центральной жиле кабеля, ток не более 35 мА. Подходит для высокоточных приёмников с режимом RTK.
Конструкция GNSS-RTK-L1-30F: габариты 60 × 60 × 22,8 мм; крепление: магнит или клей; защита IP66; работает при −40…+85 °C.
Область применения
- Транспортный мониторинг и тахографы — GNSS-RTK-L1-30F.
- Для GNSS-RTK-L1-30F: навигация и мониторинг транспорта.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-RTK-L1-30F).
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1561,098–1602 МГц (BeiDou B1, GPS L1, Galileo E1, ГЛОНАСС G1) |
| Коэффициент усиления | ≥ 5 дБи |
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | ≤ 1,5 |
| Осевое отношение | ≤ 3 дБ |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 30 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Питание | 3–5 В DC |
| Потребляемый ток | ≤ 35 мА |
| КСВН выхода | ≤ 2,0 |
| Неравномерность в полосе | ± 2 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты корпуса | 60 × 60 × 22,8 мм |
| Кабель | RG174 (другие — по заказу); длина — уточняйте у менеджера |
| Разъём | FAKRA (другие — по заказу) |
| Крепление | магнит или клей |
| Степень защиты | IP66 |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Сверьте частоты своей сети с полосой GNSS-RTK-L1-30F — 1561,1–1602 МГц.
- Усиление GNSS-RTK-L1-30F — 30 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GNSS-RTK-L1-30F: магнит или клей.
- Проверьте, что приёмник подаёт в кабель напряжение 3–5 В — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GNSS-RTK-L1-30F поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится GNSS-RTK-L1-30F?
Магнит или клей.
Какие спутниковые системы принимает GNSS-RTK-L1-30F?
GPS, ГЛОНАСС, BeiDou, Galileo.
Какое усиление у GNSS-RTK-L1-30F?
30 дБ.
Что нужно для подбора GNSS-RTK-L1-30F?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-L1-30F.
