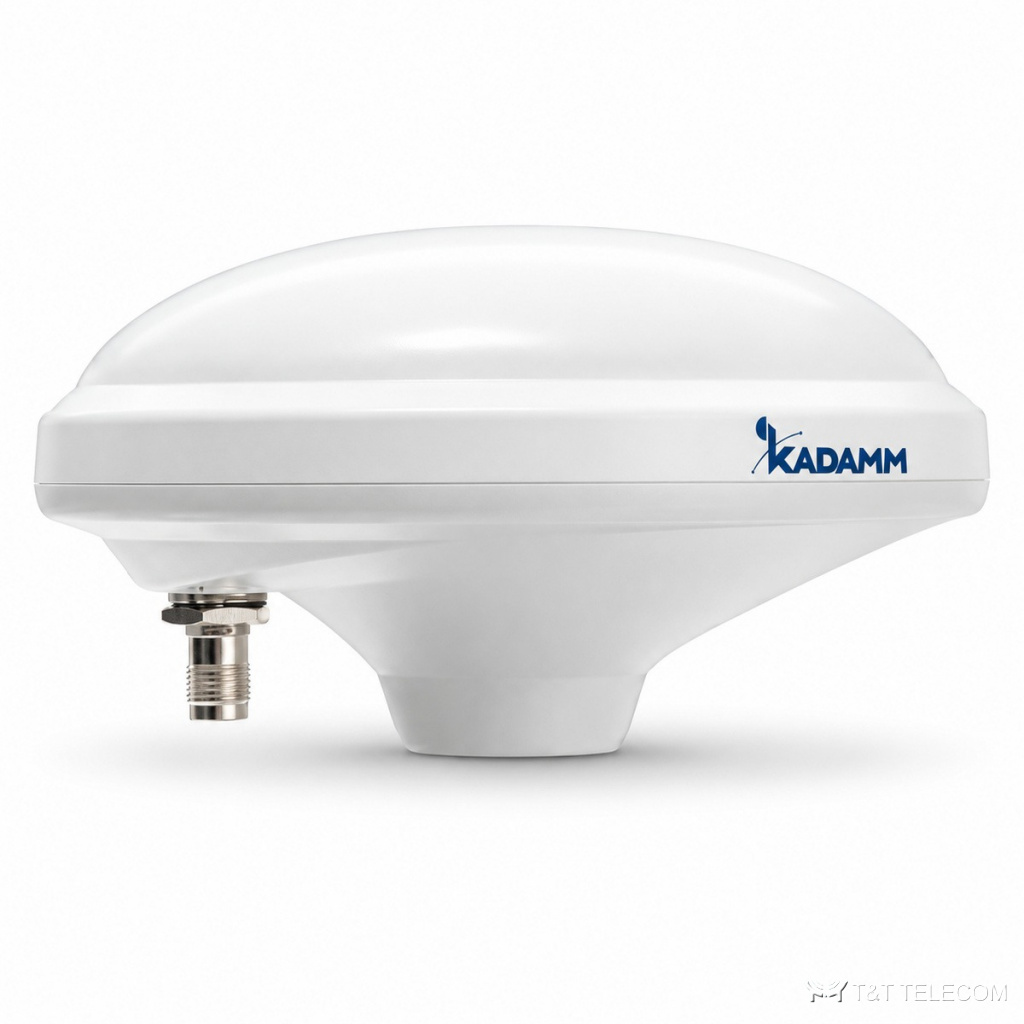

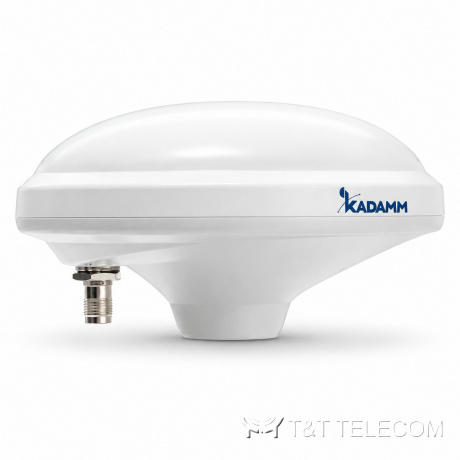

KADAMM GNSS-RTK-G — геодезические антенны ГНСС L1 / L2 / L5 и L-Band, МШУ 34–50 дБ, TNC
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-RTK-G: геодезические антенны ГНСС L1 / L2 / L5 и L-Band. Навигационная антенна GNSS-RTK-G подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Ключевые параметры GNSS-RTK-G: полоса 1164–1300 МГц и 1525–1610 МГц; усиление по исполнению (см. таблицу «Исполнения»).
Как устроена GNSS-RTK-G
GNSS-RTK-G принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Разъёмы GNSS-RTK-G: TNC. Подходит для высокоточных приёмников с режимом RTK.
Где применяют
- Диапазоны GNSS-RTK-G: GPS L1 / ГЛОНАСС L1.
- Транспортный мониторинг и тахографы — GNSS-RTK-G.
- Навигация и мониторинг транспорта (GNSS-RTK-G).
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-RTK-G.
Технические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | МШУ | Разъём | Габариты | Исполнение |
|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L125-35G | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, QZSS, IRNSS L5, L-Band | 34 ± 2 дБ (L1), 36 ± 2 дБ (L2) | TNC (розетка) | Ø152 × 67,9 мм | — |
| KADAMM GNSS-RTK-L125-45G | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, QZSS, IRNSS L5, L-Band | не менее 45 дБ | TNC (розетка) | Ø152 × 67,9 мм | — |
| KADAMM GNSS-RTK-L125-45G2 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС L1 / L2, Galileo E1 / E2 / E5a / E5b | 45 дБ | TNC (розетка) | Ø154 × 63 мм | — |
| KADAMM GNSS-RTK-L125-45G3 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС L1 / L2, Galileo E1 / E2 / E5a / E5b | 45 дБ | TNC (розетка) | Ø152 × 67,5 мм | — |
| KADAMM GNSS-RTK-L125-45G4 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС L1 / L2, Galileo E1 / E2 / E5a / E5b, L-Band | 45 дБ | TNC (розетка) | Ø152 × 71 мм | — |
| KADAMM GNSS-RTK-L125-50C | Galileo E2 / E1 / E5a / E5b / E6, GPS L1 / L2 / L5, ГЛОНАСС L1 / L2, BeiDou B1 / B2 / B3, L-Band | 50 ± 2 дБ | TNC (розетка) | Ø380 × 310 мм | референсная антенна Ø380 × 310 мм |
| KADAMM GNSS-RTK-L1-38G | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 38 ± 2 дБ | TNC, розетка | Ø160 × 66,5 мм | IP67 |
| KADAMM GNSS-RTK-L12-40G2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 40 ± 2 дБ | TNC, розетка | Ø160 × 66,5 мм | резьба 5/8″-11 под геодезическую вешку, IP67 |
| KADAMM GNSS-RTK-L12-40G3 | GPS L1 / L2, ГЛОНАСС G1 / G2, Galileo E1 / E5b, BeiDou B1 / B2 / B3 | 40 ± 2 дБ | TNC, розетка | Ø150 × 63,7 мм | IP67 |
| KADAMM GNSS-RTK-L12-40G4 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 40 ± 2 дБ | TNC, розетка | Ø129,4 × 38,5 мм | присоска с магнитом, IP67 |
| KADAMM GNSS-RTK-L125-35G2 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 35 ± 3 дБ | TNC, розетка | Ø100 × 36,5 мм | присоска с магнитом |
| KADAMM GNSS-RTK-L125-36G | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 36 ± 2 дБ | TNC, розетка | Ø122 × 24,7 мм | двусторонний скотч |
| KADAMM GNSS-RTK-L125-38G | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 38 ± 2 дБ | TNC, розетка | Ø160 × 66,5 мм | — |
| KADAMM GNSS-RTK-L125-38G2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 38 ± 2 дБ | TNC, розетка | Ø160 × 66,5 мм | — |
| KADAMM GNSS-RTK-L125-38G3 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 38 ± 2 дБ | TNC, розетка | Ø154 × 64,2 мм | — |
| KADAMM GNSS-RTK-L125-38G4 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5, L-Band | 38 ± 2 дБ | TNC, розетка | Ø129,4 × 38,5 мм | присоска с магнитом |
| KADAMM GNSS-RTK-L125-38G5 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 38 ± 2 дБ | TNC, розетка | Ø101 × 35,5 мм | присоска с магнитом |
| KADAMM GNSS-RTK-L125-38G6 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 38 ± 2 дБ | TNC, розетка | Ø129,4 × 38,5 мм | присоска с магнитом |
| KADAMM GNSS-RTK-L125-38G7 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 38 ± 2 дБ | TNC, розетка | Ø140 × 59,5 мм | — |
| KADAMM GNSS-RTK-L125-38G8 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 38 ± 2 дБ | TNC, розетка | Ø154 × 64,2 мм | — |
| KADAMM GNSS-RTK-L125-38G9 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 38 ± 2 дБ | TNC, розетка | Ø100 × 36,5 мм | присоска с магнитом |
| KADAMM GNSS-RTK-L125-40G2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 40 ± 2 дБ | TNC, розетка | Ø154 × 64,2 мм | — |
| KADAMM GNSS-RTK-L125-40G3 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 | 40 ± 2 дБ | TNC, розетка | Ø200 × 68 мм | IP67 |
| KADAMM GNSS-RTK-L125-40G4 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 40 ± 2 дБ | TNC, розетка | Ø129,4 × 38,5 мм | присоска с магнитом, IP67 |
| KADAMM GNSS-RTK-L125-50C2 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E2 / E5a / E5b | 50 ± 2 дБ | TNC, розетка | Ø379,5 × 296,5 мм | резьба 5/8″-11 под геодезическую вешку, IP67 |
| KADAMM GNSS-RTK-L125-50C3 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 50 ± 2 дБ | TNC, розетка | Ø184 × 144 мм | резьба 5/8″-11 под геодезическую вешку |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | активная антенна ГНСС |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-RTK-G — 1164–1300 МГц и 1525–1610 МГц.
- Усиление GNSS-RTK-G — по исполнению (см. таблицу «Исполнения»): от него зависит дальность и уровень сигнала у абонента.
Поставка и документы
Подберём KADAMM GNSS-RTK-G под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GNSS-RTK-G?
по исполнению (см. таблицу «Исполнения»).
Что нужно для подбора GNSS-RTK-G?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-G.
Какие частоты поддерживает GNSS-RTK-G?
Рабочая полоса GNSS-RTK-G — 1164–1300 МГц и 1525–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
