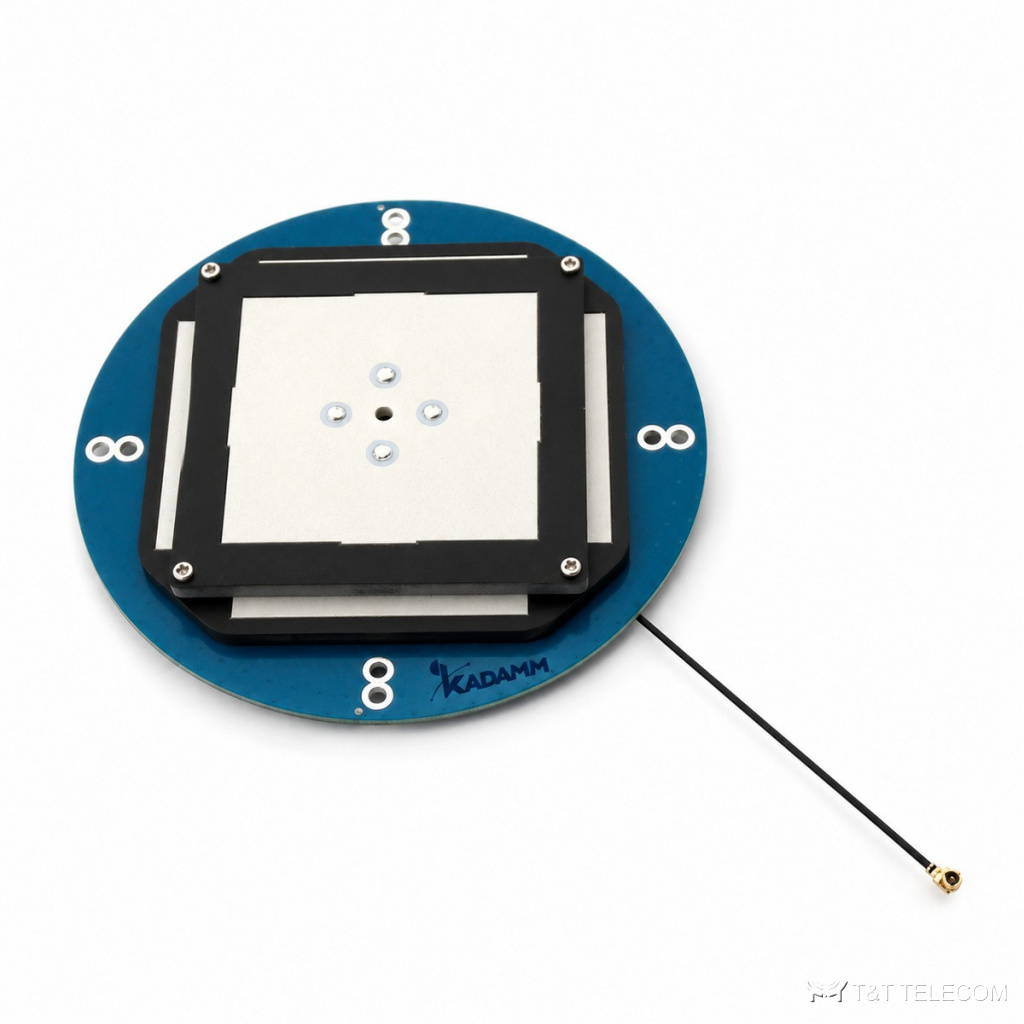

KADAMM GNSS-RTK-ER — встраиваемые многочастотные антенны ГНСС на круглой плате Ø80–134 мм, МШУ 35–40 дБ
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-RTK-ER — встраиваемые многочастотные антенны ГНСС на круглой плате Ø80–134 мм. GNSS-RTK-ER принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GNSS-RTK-ER: полоса 1164–1300 МГц и 1525–1610 МГц; усиление 35–40 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-RTK-ER принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-ER круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-RTK-ER: SMA, MCX, IPEX, MMCX. Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Встроенный усилитель даёт 35–40 дБ — запас на потери кабеля до приёмника. Питание 3–12 В по центральной жиле кабеля. Подходит для высокоточных приёмников с режимом RTK.
Для каких задач
- Через GNSS-RTK-ER работают GPS L1 / ГЛОНАСС L1.
- Транспортный мониторинг и тахографы — GNSS-RTK-ER.
- Навигация и мониторинг транспорта (GNSS-RTK-ER).
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-RTK-ER.
Технические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 35–40 дБ |
| Коэффициент шума | по исполнению (см. таблицу «Исполнения») |
| Поляризация | круговая правая (круговая правая) |
| Погрешность фазового центра | GNSS-RTK-L12-40E, GNSS-RTK-L125-38E3, GNSS-RTK-L125-38E7, GNSS-RTK-L125-40E — ± 2 мм; остальные исполнения — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | Усиление антенны | МШУ, шум | Питание, ток | Разъём, кабель | Габариты, масса | Крепление, защита |
|---|---|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L12-35E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 35 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG316, 20 см | Ø120 × 16,7 мм, 120 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E7 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 200 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 10 см | Ø120 × 16,7 мм, 190 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 20 см | Ø120 × 16,7 мм, 191 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E3 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG178, 10 см | Ø120 × 16,7 мм, 190 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E4 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 196 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E5 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 121 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E6 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MMCX, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 199 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-35E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 5,5 дБи | 35 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 200 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-35E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 5,5 дБи | 35 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 120 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-35E3 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 5,5 дБи | 35 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | MMCX, вилка угловая; RG316, 20 см | Ø120 × 16,2 мм, 200 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b, L-Band | до 4,5 дБи | 38 дБ, шум менее 1,8 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG178, 14,1 см | Ø134 × 22,5 мм, 175 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E2 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b, L-Band | до 4,5 дБи | 38 дБ, шум менее 1,8 дБ | 3,3–12 В DC, ≤ 45 мА | MMCX, вилка угловая; RG316, 15 см | Ø134 × 22,5 мм, 176 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E3 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5, L-Band | 5,5 дБи | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG316, 20 см | Ø120 × 23,2 мм, 179 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E4 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5, L-Band | 5,5 дБи | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка угловая; RG316, 20 см | Ø120 × 23,2 мм, 180 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E5 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 5,5 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | MMCX, вилка угловая; RG316, 20 см | Ø120 × 16,2 мм, 200 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E6 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5, L-Band | 5,5 дБи | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG178, 11,4 см | Ø120 × 14,8 мм, 98 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E7 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | ≥ 4 дБи | 38 ± 2 дБ, шум ≤ 2,0 дБ | 3–12 В DC, ≤ 60 мА | MCX, вилка угловая; RG178, 10 см | Ø80 × 22,4 мм, 120 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-40E | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 10 см | Ø120 × 23,2 мм, 175 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-40E2 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 20 см | Ø120 × 23,2 мм, 178 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-40E3 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG316, 20 см | Ø120 × 23,2 мм, 180 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-40E4 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG316, 20 см | Ø120 × 16,7 мм, 118 г | встраивание в корпус |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | встраиваемая антенна ГНСС на круглой плате (антенный элемент и МШУ) |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | GNSS-RTK-L125-38E7 — −40…+85 °C; остальные исполнения — уточняйте у менеджера |
Как подобрать
- Сверьте частоты своей сети с полосой GNSS-RTK-ER — 1164–1300 МГц и 1525–1610 МГц.
- Усиление GNSS-RTK-ER — 35–40 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GNSS-RTK-ER: по исполнению (см. таблицу «Исполнения»).
- Проверьте, что приёмник подаёт в кабель напряжение 3–12 В — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GNSS-RTK-ER под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-RTK-ER?
GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC.
Какие частоты поддерживает GNSS-RTK-ER?
Рабочая полоса GNSS-RTK-ER — 1164–1300 МГц и 1525–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
Какое усиление у GNSS-RTK-ER?
35–40 дБ.
Что нужно для подбора GNSS-RTK-ER?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-ER.
