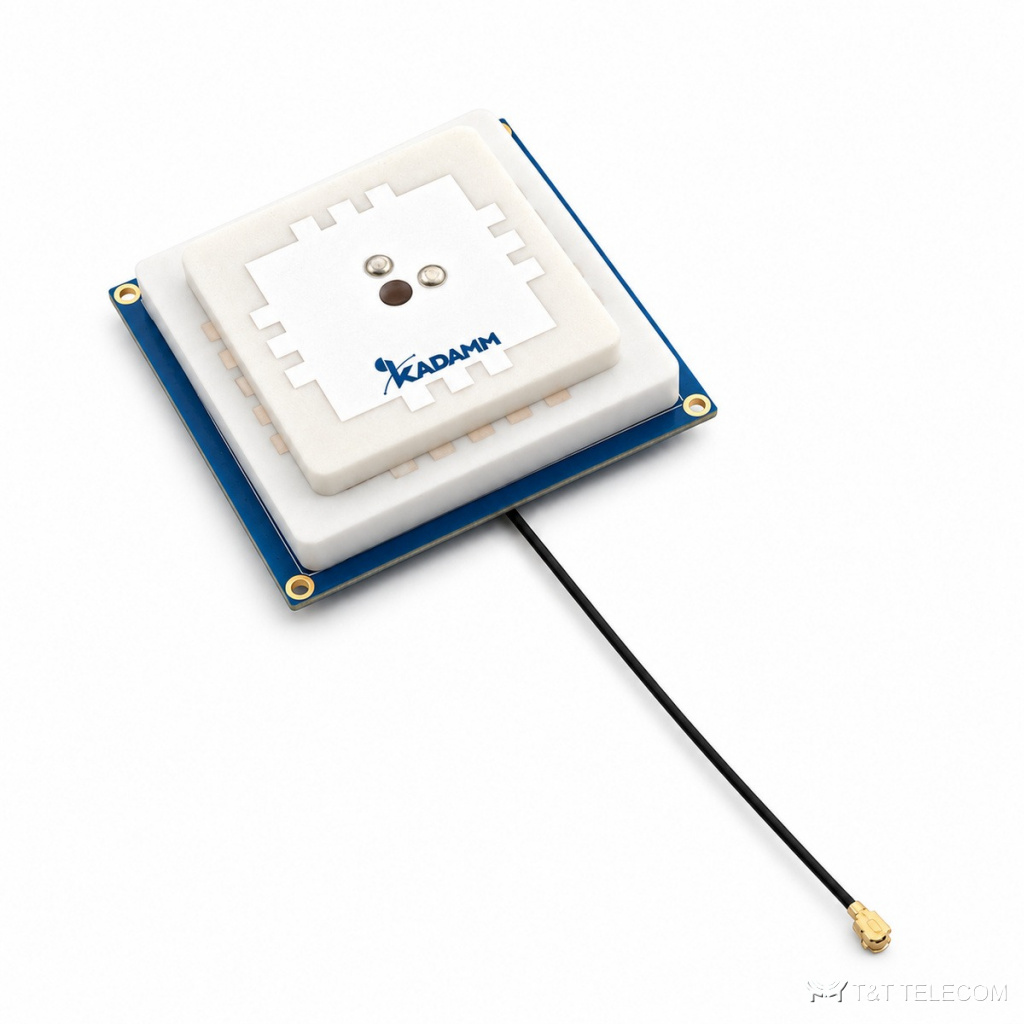

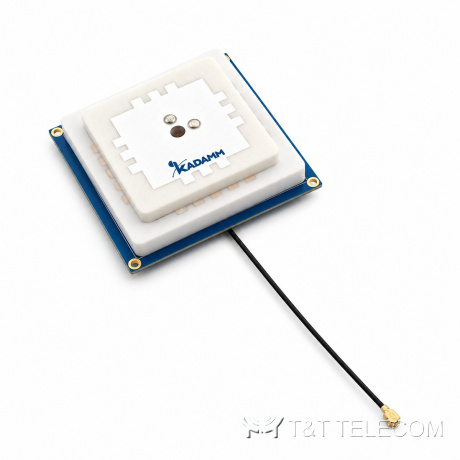

KADAMM GNSS-RTK-EQ: встраиваемые многочастотные антенны ГНСС на квадратной плате. Навигационная антенна GNSS-RTK-EQ подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GNSS-RTK-EQ: полоса 1164–1300 МГц и 1559–1610 МГц; усиление 28–38 дБ; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GNSS-RTK-EQ принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-EQ круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-RTK-EQ: IPEX, MMCX, MCX, SMA. Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Встроенный усилитель даёт 28–38 дБ — запас на потери кабеля до приёмника. Коэффициент шума менее 2 дБ. Питание 3 по центральной жиле кабеля. Подходит для высокоточных приёмников с режимом RTK.
Область применения
- Через GNSS-RTK-EQ работают GPS L1 / ГЛОНАСС L1.
- Синхронизация времени базовых станций и сетей — GNSS-RTK-EQ.
- Навигация и мониторинг транспорта — GNSS-RTK-EQ.
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-RTK-EQ.
Технические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 28–38 дБ |
| Коэффициент шума | менее 2 дБ |
| Поляризация | круговая правая (круговая правая) |
| Погрешность фазового центра | GNSS-RTK-L12-38E, GNSS-RTK-L12-38E6, GNSS-RTK-L125-28E, GNSS-RTK-L125-28E2 — ± 2 мм; остальные исполнения — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | Усиление антенны | МШУ, шум | Питание, ток | Разъём, кабель | Габариты, масса | Крепление, защита |
|---|---|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L12-28E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 10 см | 56 × 56 × 16,8 мм, 95 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 50 мА | MMCX, вилка угловая; RG316, 20 см | 60 × 60 × 18,3 мм, 122 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 10 см | 56 × 56 × 14,8 мм, 96 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E3 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 10 см | 56 × 56 × 16,8 мм, 100 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E4 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 20 см | 56 × 56 × 14,8 мм, 98 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E5 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 20 см | 56 × 56 × 16,8 мм, 100 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E6 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 50 мА | IPEX (U.FL); RG1.13, 10 см | 60 × 60 × 18,3 мм, 120 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E8 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG316, 20 см | 56 × 56 × 14,8 мм, 100 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-28E | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 50 мА | SMA, вилка; RG316, 20 см | 60 × 60 × 18,3 мм, 122 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-28E2 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 50 мА | SMA, вилка угловая; RG316, 20 см | 60 × 60 × 18,3 мм, 122 г | встраивание в корпус |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | встраиваемая антенна ГНСС на квадратной плате (антенный элемент и МШУ) |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-RTK-EQ — 1164–1300 МГц и 1559–1610 МГц.
- Усиление GNSS-RTK-EQ — 28–38 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GNSS-RTK-EQ: по исполнению (см. таблицу «Исполнения»).
- Проверьте, что приёмник подаёт в кабель напряжение 3 — без питания усилитель антенны не работает.
Поставка и документы
Поставляем KADAMM GNSS-RTK-EQ по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-RTK-EQ?
GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC.
Какое усиление у GNSS-RTK-EQ?
28–38 дБ.
Что нужно для подбора GNSS-RTK-EQ?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-EQ.
Какие частоты поддерживает GNSS-RTK-EQ?
Рабочая полоса GNSS-RTK-EQ — 1164–1300 МГц и 1559–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM GNSS-RTK-EQ — техническое описание 226.82 КБ
