KADAMM GNSS-RTK-EH: встраиваемые спиральные антенные элементы ГНСС. GNSS-RTK-EH принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GNSS-RTK-EH: полоса 1164–1300 МГц и 1559–1610 МГц; усиление 32–35 дБ; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GNSS-RTK-EH принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-EH круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-RTK-EH: IPEX, SMA. Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Встроенный усилитель даёт 32–35 дБ — запас на потери кабеля до приёмника. Питание 3 по центральной жиле кабеля. Подходит для высокоточных приёмников с режимом RTK. Конструкция GNSS-RTK-EH: работает при −40…+70 °C.
Для каких задач
- Через GNSS-RTK-EH работают GPS L1 / ГЛОНАСС L1.
- Транспортный мониторинг и тахографы — GNSS-RTK-EH.
- Для GNSS-RTK-EH: навигация и мониторинг транспорта.
- Для GNSS-RTK-EH: синхронизация базовых станций и сетевого оборудования по времени.
Технические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 32–35 дБ |
| Коэффициент шума | по исполнению (см. таблицу «Исполнения») |
| Поляризация | круговая правая (круговая правая) |
| Погрешность фазового центра | ± 2 мм |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | Усиление антенны | МШУ, шум | Питание, ток | Разъём, кабель | Габариты, масса | Крепление, защита |
|---|---|---|---|---|---|---|---|

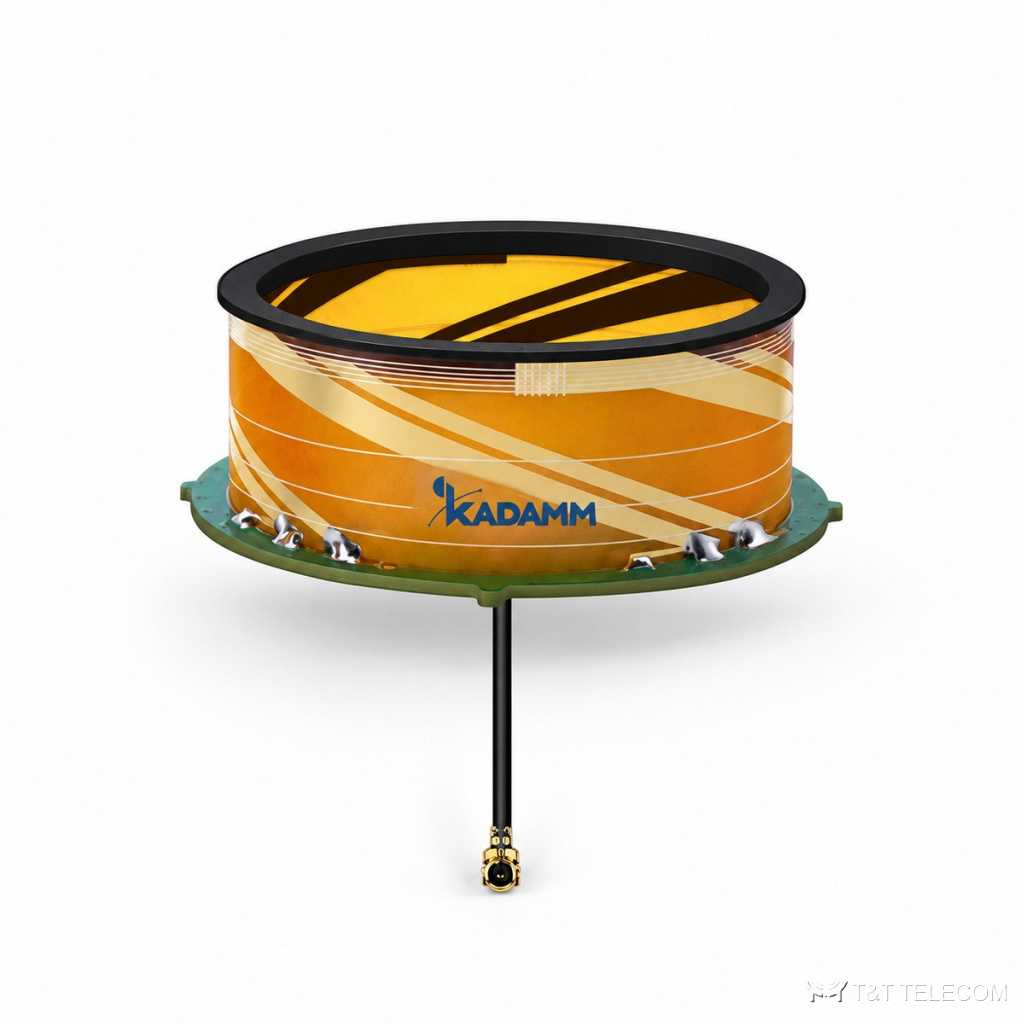

| KADAMM GNSS-RTK-L12-33E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 3 дБи | 33 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 50 мА | IPEX (U.FL); RG1.13, 5 см | Ø51,5 × 17,5 мм, ≤ 11 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-33E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 3 дБи | 33 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 50 мА | IPEX (U.FL); RG1.13, 5 см | Ø24,8 × 46,5 мм, ≤ 7,5 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-33E3 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 3 дБи | 33 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 50 мА | IPEX (U.FL); RG1.13, 5 см | Ø24,8 × 46,5 мм, ≤ 7,5 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-35E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | до 3 дБи | 35 ± 3 дБ, шум ≤ 1,8 дБ | 3,3–12 В DC, ≤ 50 мА | SMA, впаиваемый (5 выводов) | Ø27,8 × 60 мм, 6 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-32E | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 2 дБи | 32 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 50 мА | SMA, вилка | Ø24,6 × 55,7 мм, 6 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-32E2 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5 | 3 дБи | 32 ± 2 дБ, шум ≤ 2 дБ | 3,3–5 В DC, ≤ 55 мА | IPEX (U.FL); RG1.13, 5 см | Ø39,2 × 31,6 мм, ≤ 35 г | встраивание в корпус |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | спиральный (квадрифилярный) антенный элемент ГНСС с МШУ для встраивания |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+70 °C |
Как подобрать
- Сверьте частоты своей сети с полосой GNSS-RTK-EH — 1164–1300 МГц и 1559–1610 МГц.
- Усиление GNSS-RTK-EH — 32–35 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GNSS-RTK-EH: по исполнению (см. таблицу «Исполнения»).
- Проверьте, что приёмник подаёт в кабель напряжение 3 — без питания усилитель антенны не работает.
Поставка и документы
Поставляем KADAMM GNSS-RTK-EH по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-RTK-EH?
GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC.
Какие частоты поддерживает GNSS-RTK-EH?
Рабочая полоса GNSS-RTK-EH — 1164–1300 МГц и 1559–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
Какое усиление у GNSS-RTK-EH?
32–35 дБ.
Что нужно для подбора GNSS-RTK-EH?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-EH.
