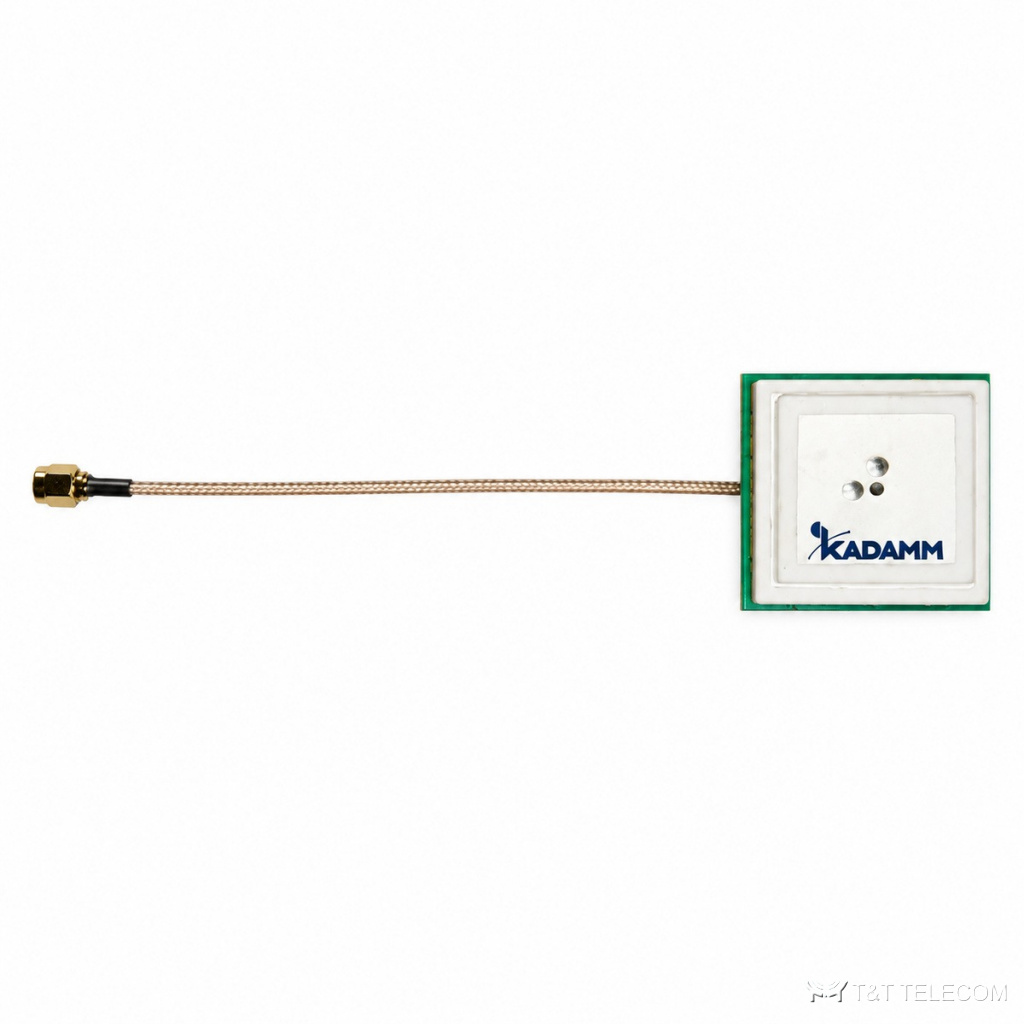

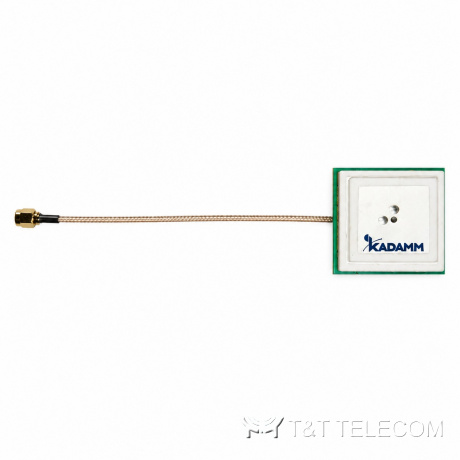

KADAMM GNSS-RTK-E — малогабаритные встраиваемые модули ГНСС L1 / L2 / L5 и L1 / L5 с МШУ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-RTK-E: малогабаритные встраиваемые модули ГНСС L1 / L2 / L5 и L1 / L5. Навигационная антенна GNSS-RTK-E подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Коротко о GNSS-RTK-E: полоса 1164–1300 МГц и 1525–1610 МГц; усиление 18–30 дБ; поляризация круговая правая (круговая правая).
Как устроена GNSS-RTK-E
GNSS-RTK-E принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-RTK-E круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-RTK-E: SMA, MCX, IPEX. Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo. Встроенный усилитель даёт 18–30 дБ — запас на потери кабеля до приёмника. Коэффициент эллиптичности не более 3 дБ. Питание 2 по центральной жиле кабеля. Подходит для высокоточных приёмников с режимом RTK.
Конструкция GNSS-RTK-E: работает при −40…+85 °C.
Для каких задач
- Через GNSS-RTK-E работают GPS L1 / ГЛОНАСС L1.
- Транспортный мониторинг и тахографы — GNSS-RTK-E.
- Навигация и мониторинг транспорта (GNSS-RTK-E).
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-RTK-E.
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | GNSS-RTK-L15-28E — ≤ 2,0; GNSS-RTK-L125-30E — ≤ 1,5 |
| Осевое отношение | ≤ 3 дБ |
| Погрешность фазового центра | GNSS-RTK-L15-28E — уточняйте у менеджера; GNSS-RTK-L125-30E — ± 2 мм |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | ≤ 2,0 |
| Неравномерность в полосе | ± 1,5 дБ |
Исполнения
| Артикул | Частоты / сигналы | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L15-28E | GPS L1 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2, Galileo E1 / E2 / E5a / E5b | ≥ 2 дБи | 28 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 50 мА | RG316, 10 см; SMA, вилка прямая | встраивание в корпус |
| KADAMM GNSS-RTK-L125-30E | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6, L-Band | ≥ 5,5 дБи | 30 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 50 мА | RG316, 10 см; MCX, вилка | винт или встраивание в корпус |
| KADAMM GNSS-RTK-L12-28E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B2I / B2b, Galileo E1 / E5b | 2 дБи | 28 ± 2 дБ, шум ≤ 2 дБ | 2,8–5 В DC, ≤ 45 мА | RG1.13, 5 см; IPEX (U.FL) | 37 × 37 × 13 мм, встраивание в корпус |
| KADAMM GNSS-RTK-L15-18E | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 / L1 / B1 / L5 | 2 дБи | 18 ± 2 дБ, шум ≤ 2 дБ | 2,8–5 В DC, 10 мА | RG1.13, 5 см; IPEX (U.FL) | 36,8 × 36,8 × 12,5 мм, встраивание в корпус |
| KADAMM GNSS-RTK-L15-28E2 | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 / L1 / B1 / L5 | 2 дБи | 28 ± 2 дБ, шум ≤ 2 дБ | 2,8–5 В DC, ≤ 45 мА | RG1.37, 1 м; SMA, вилка | 48 × 37 × 12,8 мм, встраивание в корпус |
| KADAMM GNSS-RTK-L15-28E3 | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 / L1 / B1 / L5 | 2 дБи | 28 ± 2 дБ, шум ≤ 2 дБ | 2,8–5 В DC, ≤ 45 мА | RG1.13, 10 см; IPEX (U.FL) | 37 × 37 × 12,5 мм, встраивание в корпус |
| KADAMM GNSS-RTK-L15-28E4 | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 / L1 / B1 / L5 | 0 дБи | 28 ± 2 дБ, шум ≤ 2 дБ | 2,8–5 В DC, менее 30 мА | RG1.13, 5 см; IPEX (U.FL) | 27,4 × 27,4 × 11,2 мм, встраивание в корпус |
| KADAMM GNSS-RTK-L15-28E5 | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 / L1 / B1 / L5 | 2 дБи | 28 ± 2 дБ, шум ≤ 2 дБ | 2,8–5 В DC, ≤ 45 мА | RG1.13, 5 см; IPEX (U.FL) | 37 × 37 × 13 мм, встраивание в корпус |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | GNSS-RTK-L15-28E — 10–55 Гц, амплитуда 1,5 мм, 2 ч; GNSS-RTK-L125-30E — уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-RTK-E — 1164–1300 МГц и 1525–1610 МГц.
- Усиление GNSS-RTK-E — 18–30 дБ: от него зависит дальность и уровень сигнала у абонента.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
Поставляем KADAMM GNSS-RTK-E по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-RTK-E?
GPS, ГЛОНАСС, BeiDou, Galileo.
Что нужно для подбора GNSS-RTK-E?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-RTK-E.
Какие частоты поддерживает GNSS-RTK-E?
Рабочая полоса GNSS-RTK-E — 1164–1300 МГц и 1525–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
Какое усиление у GNSS-RTK-E?
18–30 дБ.
