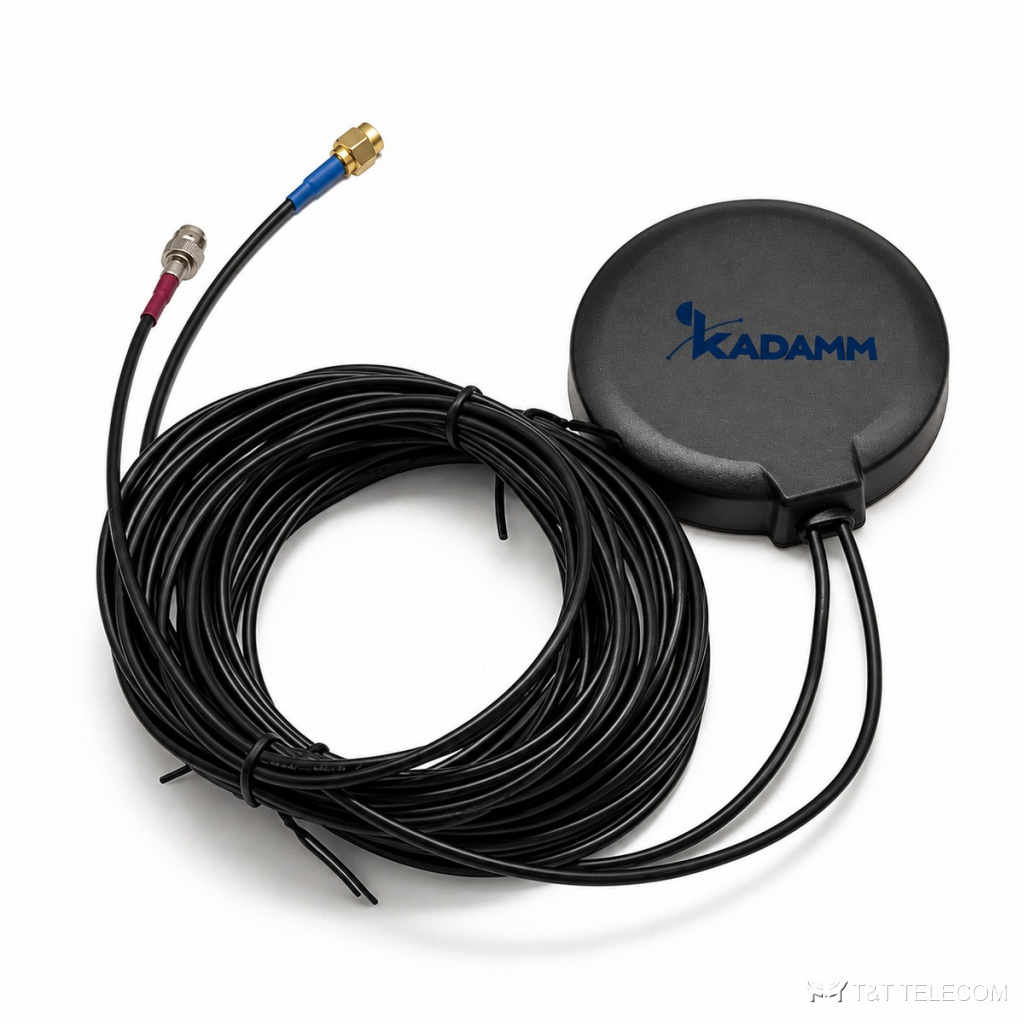

KADAMM GNSS-LTE2 — комбинированные антенны ГНСС. GNSS-LTE2 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-LTE2: полоса 698–960 МГц и 1561,1–1578,42 МГц и 1710–2690 МГц; усиление 28 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-LTE2 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-LTE2 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-LTE2: SMA, FAKRA. Принимаемые системы: GPS, BeiDou. Встроенный усилитель даёт 28 дБ — запас на потери кабеля до приёмника. Питание 3–5 В по центральной жиле кабеля. Тракты в одном корпусе: ГНСС + 4G MIMO. Конструкция GNSS-LTE2: работает при −40…+85 °C.
Для каких задач
- Через GNSS-LTE2 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Синхронизация времени базовых станций и сетей — GNSS-LTE2.
- Навигация и мониторинг транспорта (GNSS-LTE2).
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-LTE2.
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | менее 1,5 |
| Волновое сопротивление | 50 Ом |
| КСВН выхода | менее 2,0 |
Сотовая связь 4G LTE
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Число портов | 2 (MIMO) |
| Коэффициент усиления | основной порт 2,5 дБи в зенит, дополнительный 2 дБи в зенит |
| КСВН | GNSS-LTE2-2.5M — менее 3,0; GNSS-LTE2-2.5M2 — ≤ 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | ГНСС: частота, МШУ | Сотовая связь | Питание | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM GNSS-LTE2-2.5M | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 698–960 / 1710–2690 МГц; основной порт 2,5 дБи в зенит, дополнительный 2 дБи в зенит; КСВН менее 3,0 | 3–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA или FAKRA (другие — по заказу) | клей или магнит, IP67 |
| KADAMM GNSS-LTE2-2.5M2 | 1561,098–1575,42 МГц (GPS, BeiDou); 28 ± 2 дБ, шум менее 1,5 дБ | 698–960 / 1710–2690 МГц; основной порт 2,5 дБи в зенит, дополнительный 2 дБи в зенит; КСВН ≤ 3,0 | 3–5 В DC, ≤ 25 мА при 3,3 В | RG174, 3 м; SMA, вилка прямая | клей или магнит, IP67 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Материал корпуса | GNSS-LTE2-2.5M — ABS; GNSS-LTE2-2.5M2 — уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | GNSS-LTE2-2.5M — Ø84,6 × 14,5 мм; остальные исполнения — уточняйте у менеджера |
Как подобрать
- Сверьте частоты своей сети с полосой GNSS-LTE2 — 698–960 МГц и 1561,1–1578,42 МГц и 1710–2690 МГц.
- Коэффициент усиления GNSS-LTE2 — 28 дБ; больше усиление — уже луч.
- Проверьте, что приёмник подаёт в кабель напряжение 3–5 В — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GNSS-LTE2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-LTE2?
GPS, BeiDou.
Какие частоты поддерживает GNSS-LTE2?
Рабочая полоса GNSS-LTE2 — 698–960 МГц и 1561,1–1578,42 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у GNSS-LTE2?
28 дБ.
Что нужно для подбора GNSS-LTE2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-LTE2.
