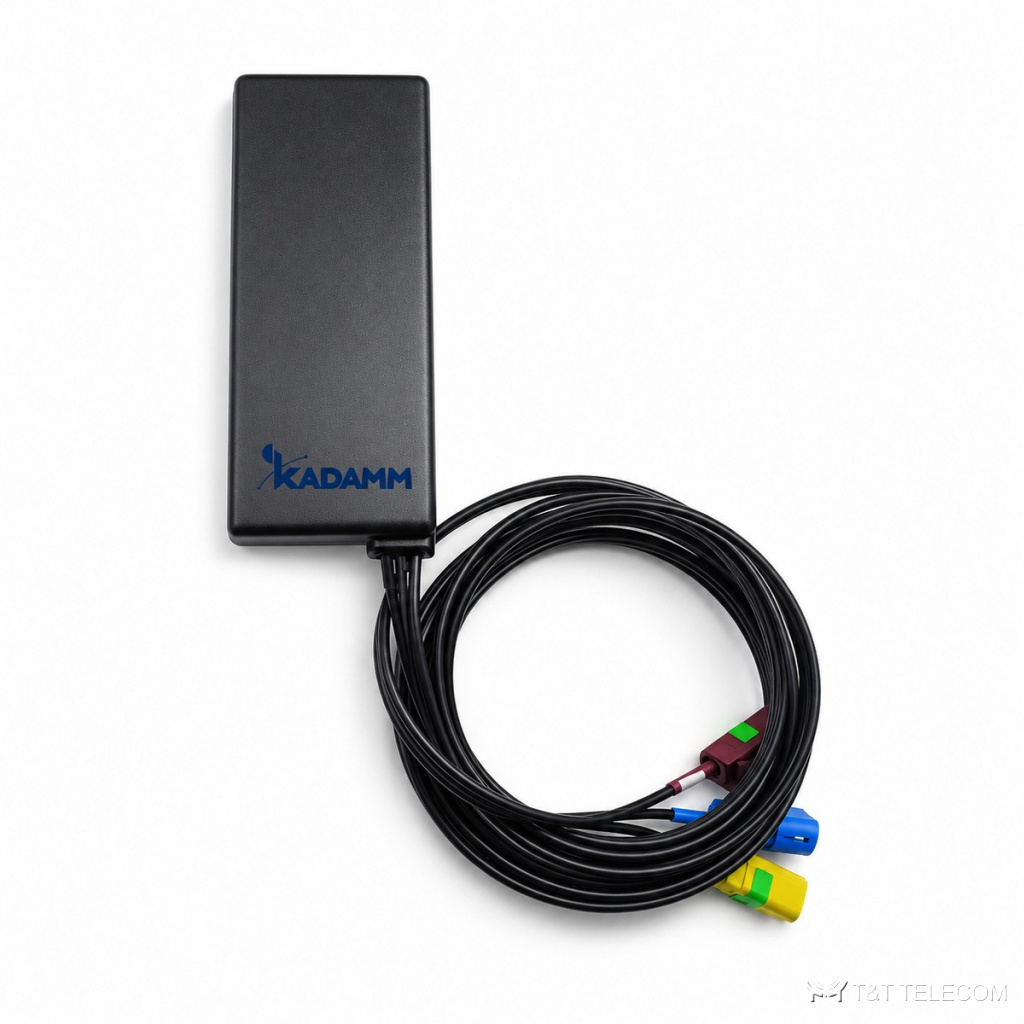

KADAMM GNSS-LTE1W1: комбинированные антенны ГНСС. GNSS-LTE1W1 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GNSS-LTE1W1: полоса 698–960 МГц и 1550–1610 МГц и 1561,1–1602 МГц и 1710–2690 МГц; усиление 28–36 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-LTE1W1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-LTE1W1 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-LTE1W1: SMA, FAKRA. Принимаемые системы: GPS, ГЛОНАСС, BeiDou. Встроенный усилитель даёт 28–36 дБ — запас на потери кабеля до приёмника. Питание 2 по центральной жиле кабеля. Тракты в одном корпусе: ГНСС + 4G + Wi-Fi. Конструкция GNSS-LTE1W1: работает при −40…+85 °C.
Для каких задач
- Диапазоны GNSS-LTE1W1: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Транспортный мониторинг и тахографы — GNSS-LTE1W1.
- Навигация и мониторинг транспорта (GNSS-LTE1W1).
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-LTE1W1.
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | менее 1,5 |
| Волновое сопротивление | 50 Ом |
| КСВН выхода | менее 2,0 |
Сотовая связь 4G LTE
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц; GNSS-LTE1W1-3A / 3A2 — 850 / 1850 / 2700 МГц (границы полос — уточняйте у менеджера) |
| Коэффициент усиления | GNSS-LTE1W1-2.5 — 2,5 дБи в зенит; GNSS-LTE1W1-3.5 — 3,5 дБи в зенит; GNSS-LTE1W1-3A / 3A2 — 3 дБи |
| КСВН | менее 3,0; GNSS-LTE1W1-3A / 3A2 — ≤2,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Wi-Fi
| Параметр | Значение |
|---|---|
| Диапазон частот | GNSS-LTE1W1-2.5 — 2400–2483,5 / 4900–5825 МГц; GNSS-LTE1W1-3.5 — 2400–2483,5 МГц; GNSS-LTE1W1-3A / 3A2 — 2400–2500 МГц |
| Коэффициент усиления | GNSS-LTE1W1-2.5 — 2 дБи; GNSS-LTE1W1-3.5 — 3 дБи в зенит; GNSS-LTE1W1-3A / 3A2 — 4,5 дБи |
| КСВН | GNSS-LTE1W1-2.5 — ≤ 2,0; GNSS-LTE1W1-3.5 — менее 2,0; GNSS-LTE1W1-3A / 3A2 — ≤2,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | ГНСС: частота, МШУ | Сотовая связь | Wi-Fi | Питание | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GNSS-LTE1W1-2.5 | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou); 28 ± 2 дБ, шум менее 1,5 дБ | 698–960 / 1710–2690 МГц; 2,5 дБи в зенит; КСВН менее 3,0 | 2400–2483,5 / 4900–5825 МГц; 2 дБи; КСВН ≤ 2,0 | 3–5 В DC, менее 15 мА | RG174, 3 м; SMA, вилка прямая | клей, IP65 |
| KADAMM GNSS-LTE1W1-3.5 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 2,0 дБ | 698–960 / 1710–2690 МГц; 3,5 дБи в зенит; КСВН менее 3,0 | 2400–2483,5 МГц; 3 дБи в зенит; КСВН менее 2,0 | 3–5 В DC, 5–15 мА | RG174; длина — уточняйте у менеджера; FAKRA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM GNSS-LTE1W1-3A | 1561,098–1575,42 МГц (BeiDou B1, GPS L1); элемент 6,0 ± 0,5 дБи в зенит; 28 ± 2 дБ, шум ≤1,5 дБ | 850 / 1850 / 2700 МГц (по документу); 3 дБи; КСВН ≤2,0; до 50 Вт | 2400–2500 МГц; 4,5 дБи; КСВН ≤2,0; до 5 Вт | 2,7–5 В DC, ≤15 мА | RG174, 1,5 м; FAKRA, прямой | клей (двусторонняя лента 3M); 93 × 46 × 17 мм, менее 110 г |
| KADAMM GNSS-LTE1W1-3A2 | 1550–1610 МГц (GPS, ГЛОНАСС, BeiDou); элемент 6,0 ± 0,5 дБи в зенит; 36 ± 2 дБ, шум ≤1,5 дБ | 850 / 1850 / 2700 МГц (по документу); 3 дБи; КСВН ≤2,0; до 50 Вт | 2400–2500 МГц; 4,5 дБи; КСВН ≤2,0; до 5 Вт | 2,7–5 В DC, ≤15 мА | RG174, 1,5 м; FAKRA, прямой | клей (двусторонняя лента 3M); 93 × 46 × 17 мм, менее 110 г |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размер керамического элемента | GNSS-LTE1W1-2.5 — 33,5 × 33,5 × 6 мм; GNSS-LTE1W1-3.5 — уточняйте у менеджера |
| Габариты корпуса | GNSS-LTE1W1-3A / 3A2 — 93 × 46 × 17 мм, менее 110 г; остальные — уточняйте у менеджера |
| Материал корпуса | GNSS-LTE1W1-2.5 — ABS; GNSS-LTE1W1-3.5 — уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | GNSS-LTE1W1-2.5 — 10–55 Гц, амплитуда 1,5 мм, 2 ч; GNSS-LTE1W1-3.5 — 10–1000 Гц, 28,7 м/с² |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой GNSS-LTE1W1 — 698–960 МГц и 1550–1610 МГц и 1561,1–1602 МГц и 1710–2690 МГц.
- Коэффициент усиления GNSS-LTE1W1 — 28–36 дБ; больше усиление — уже луч.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GNSS-LTE1W1 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-LTE1W1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-LTE1W1.
Какие частоты поддерживает GNSS-LTE1W1?
Рабочая полоса GNSS-LTE1W1 — 698–960 МГц и 1550–1610 МГц и 1561,1–1602 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у GNSS-LTE1W1?
28–36 дБ.
Какие спутниковые системы принимает GNSS-LTE1W1?
GPS, ГЛОНАСС, BeiDou.
