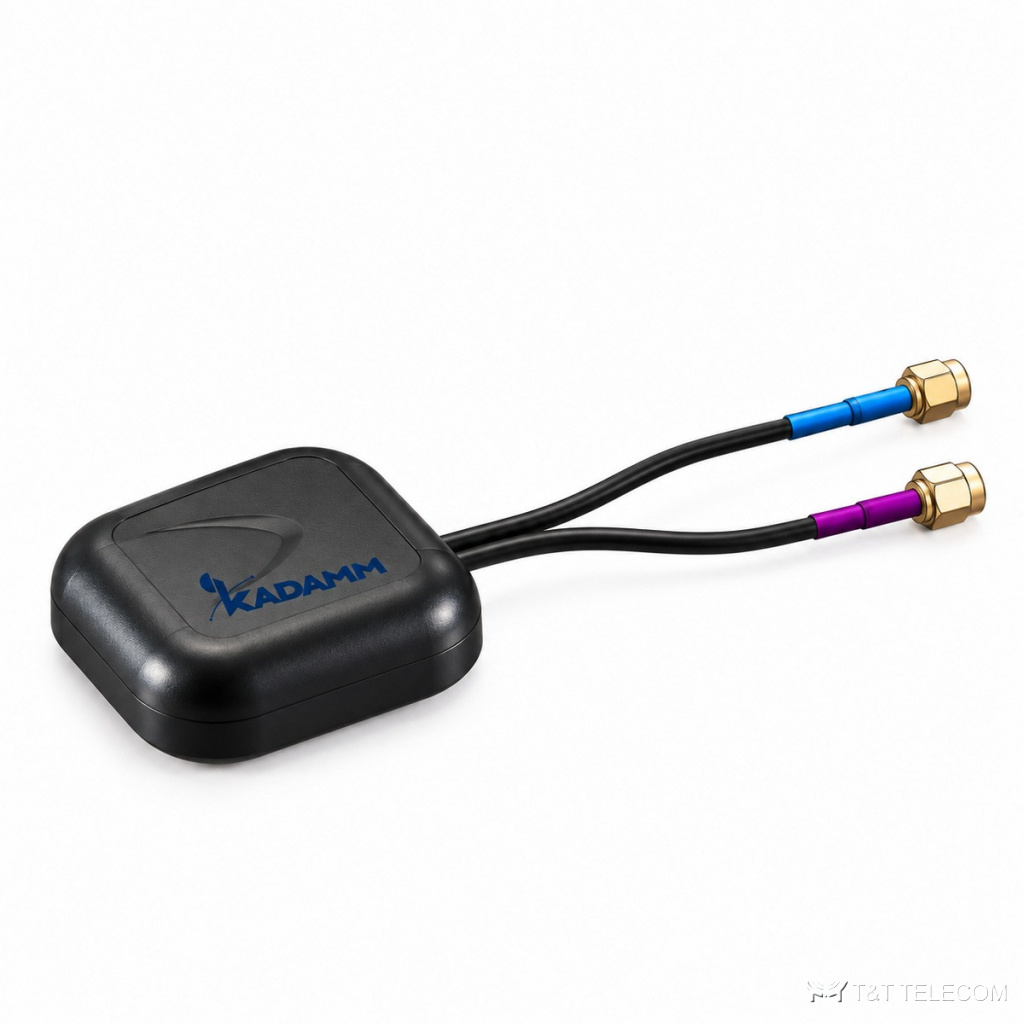

Модель KADAMM GNSS-LTE1 — комбинированные антенны ГНСС. Навигационная антенна GNSS-LTE1 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GNSS-LTE1: полоса 698–960 МГц и 1561,1–1578,42 МГц и 1710–2690 МГц; усиление 28 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-LTE1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-LTE1 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-LTE1: SMA. Принимаемые системы: GPS, BeiDou. Встроенный усилитель даёт 28 дБ — запас на потери кабеля до приёмника. Питание 2 по центральной жиле кабеля. Тракты в одном корпусе: ГНСС + 4G. Конструкция GNSS-LTE1: работает при −40…+85 °C.
Где применяют
- Полоса GNSS-LTE1 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Транспортный мониторинг и тахографы — GNSS-LTE1.
- Навигация и мониторинг транспорта — GNSS-LTE1.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-LTE1).
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | менее 1,5 |
| Волновое сопротивление | 50 Ом |
| КСВН выхода | менее 2,0 |
Сотовая связь 4G LTE
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Коэффициент усиления | GNSS-LTE1-2M — 2 дБи; GNSS-LTE1-2.5S, GNSS-LTE1-2.5S2 — 2,5 дБи |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | ГНСС: частота, МШУ | Сотовая связь | Питание | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM GNSS-LTE1-2M | 1561,098–1575,42 МГц (GPS, BeiDou); 28 ± 2 дБ, шум менее 1,5 дБ | 698–960 / 1710–2690 МГц; 2 дБи; КСВН менее 3,0 | 2,2–5 В DC, менее 25 мА | RG174, 3 м; SMA, вилка прямая | магнит или клей, IP66 |
| KADAMM GNSS-LTE1-2.5S | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 698–960 / 1710–2690 МГц; 2,5 дБи; КСВН менее 3,0 | 3–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт |
| KADAMM GNSS-LTE1-2.5S2 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 2 дБ | 698–960 / 1710–2690 МГц; 2,5 дБи; КСВН менее 3,0 | 3–5 В DC, менее 20 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | GNSS-LTE1-2.5S — Ø71,5 × 14,5 мм; остальные исполнения — уточняйте у менеджера |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GNSS-LTE1: 698–960 МГц и 1561,1–1578,42 МГц и 1710–2690 МГц.
- Усиление GNSS-LTE1 — 28 дБ: от него зависит дальность и уровень сигнала у абонента.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GNSS-LTE1 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-LTE1?
GPS, BeiDou.
Какое усиление у GNSS-LTE1?
28 дБ.
Что нужно для подбора GNSS-LTE1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-LTE1.
Какие частоты поддерживает GNSS-LTE1?
Рабочая полоса GNSS-LTE1 — 698–960 МГц и 1561,1–1578,42 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
