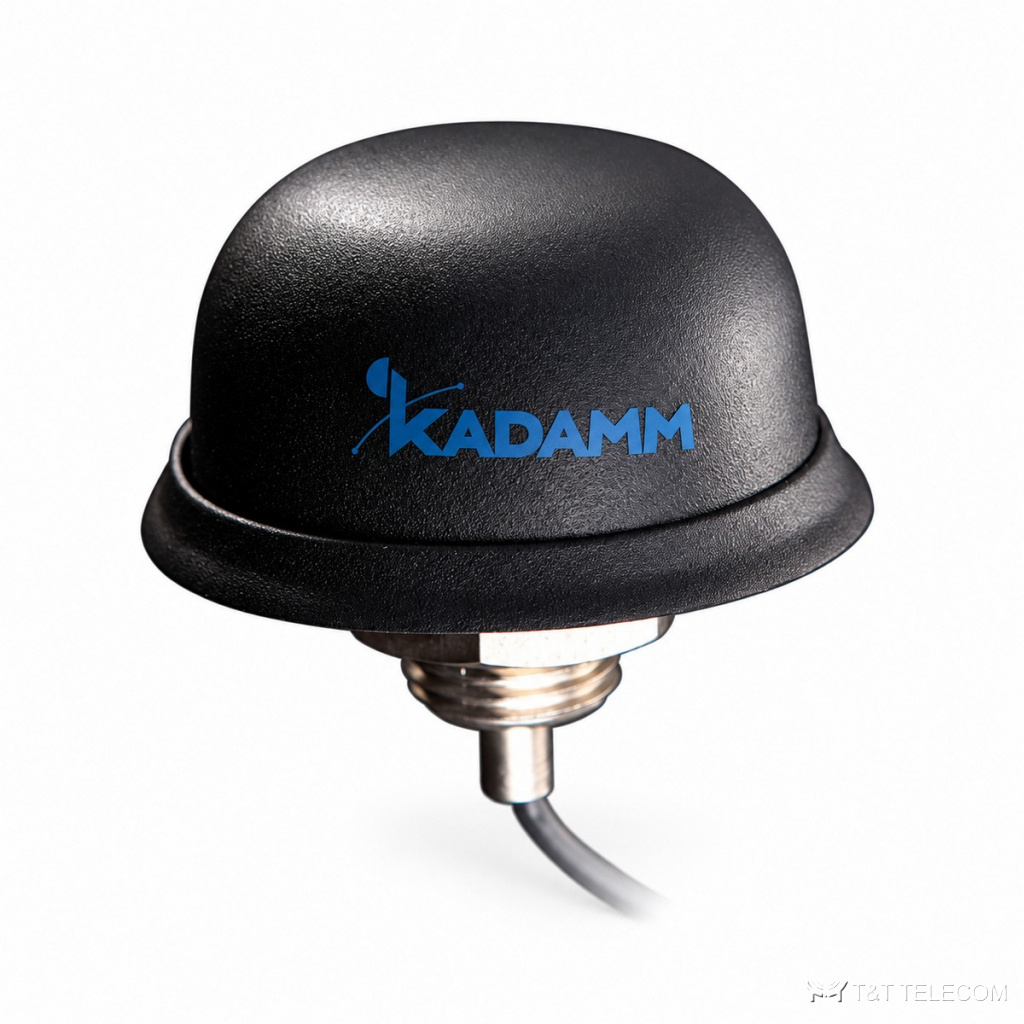

KADAMM GNSS-L1G1 — активные антенны GPS/ГЛОНАСС. GNSS-L1G1 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-L1G1: полоса 1559–1610 МГц; усиление 28–44 дБ; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GNSS-L1G1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-L1G1 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-L1G1: SMA, MCX, FAKRA, TNC. Принимаемые системы: GPS, ГЛОНАСС. Встроенный усилитель даёт 28–44 дБ — запас на потери кабеля до приёмника. Питание 2 по центральной жиле кабеля. Конструкция GNSS-L1G1: работает при −40…+85 °C.
Для каких задач
- Через GNSS-L1G1 работают GPS L1 / ГЛОНАСС L1.
- Транспортный мониторинг и тахографы — GNSS-L1G1.
- Навигация и мониторинг транспорта — GNSS-L1G1.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-L1G1).
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | GNSS-L1G1-28S — уточняйте у менеджера; GNSS-L1G1-44M, GNSS-L1G1-44M2 — ± 5 МГц от центральной частоты |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | GNSS-L1G1-28S — 3 дБ; GNSS-L1G1-44M, GNSS-L1G1-44M2 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | менее 2,0 |
Исполнения
| Артикул | Частоты / сигналы | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GNSS-L1G1-28S | 1575,42–1602 МГц (GPS, ГЛОНАСС) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, 5–15 мА | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM GNSS-L1G1-44M | 1595 ± 3 МГц (ГЛОНАСС) | 2 дБic в зенит | 44 ± 2 дБ в полосе 1595 ± 20 МГц, 48 дБ на 1595 МГц, шум менее 1,5 дБ | 2,2–5 В DC, менее 40 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP67 |
| KADAMM GNSS-L1G1-44M2 | 1595 ± 3 МГц (ГЛОНАСС) | 2 дБic в зенит | 44 ± 2 дБ в полосе 1595 ± 20 МГц, 48 дБ на 1595 МГц, шум менее 1,5 дБ | 2,2–5 В DC, менее 40 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP67 |
| KADAMM GNSS-L1G1-28M | GPS L1, ГЛОНАСС G1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1G1-28M2 | GPS L1, ГЛОНАСС G1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; TNC, вилка | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1G1-28M3 | GPS L1, ГЛОНАСС G1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка угловая | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1G1-28M4 | GPS L1, ГЛОНАСС G1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; FAKRA | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1G1-28M5 | GPS L1, ГЛОНАСС G1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка угловая | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1G1-28M6 | GPS L1, ГЛОНАСС G1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; FAKRA | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1G1-28M7 | GPS L1, ГЛОНАСС G1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; TNC, вилка | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1G1-33M | GPS L1, ГЛОНАСС G1 | 2 дБи | 33 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка | 49 × 37,5 × 16,5 мм, магнитное основание |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размер керамического элемента | 25 × 25 × 4 мм |
| Габариты корпуса | уточняйте у менеджера |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы GNSS-L1G1: 1559–1610 МГц.
- Усиление GNSS-L1G1 — 28–44 дБ: от него зависит дальность и уровень сигнала у абонента.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GNSS-L1G1 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-L1G1?
GPS, ГЛОНАСС.
Какое усиление у GNSS-L1G1?
28–44 дБ.
Что нужно для подбора GNSS-L1G1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L1G1.
Какие частоты поддерживает GNSS-L1G1?
Рабочая полоса GNSS-L1G1 — 1559–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM GNSS-L1G1 — техническое описание 253.13 КБ
