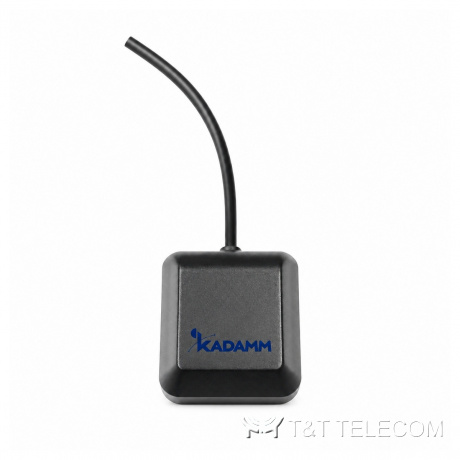

KADAMM GNSS-L1G1-28 — активная антенна GPS/ГЛОНАСС, МШУ 28 дБ, питание 1,5–3,6 В
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

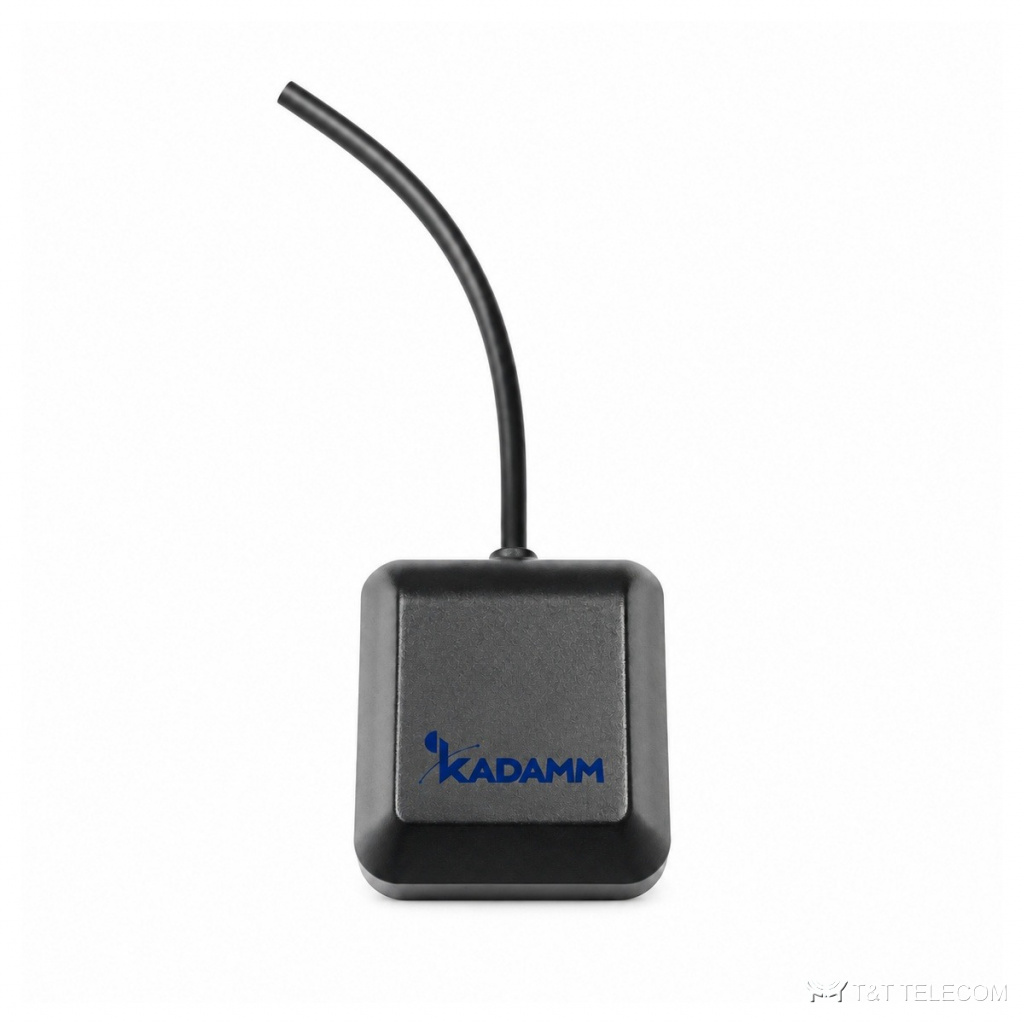

KADAMM GNSS-L1G1-28: активная антенна GPS/ГЛОНАСС. GNSS-L1G1-28 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GNSS-L1G1-28: полоса GPS L1 + ГЛОНАСС G1; усиление 28 ± 2 дБ.
Устройство и принцип работы
GNSS-L1G1-28 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Принимаемые системы: GPS, ГЛОНАСС. Встроенный усилитель даёт 28 ± 2 дБ — запас на потери кабеля до приёмника. Коэффициент шума 1,5 дБ (тип.). Питание 1 по центральной жиле кабеля, ток не более 10 мА при 3,6 В.
Область применения
- Транспортный мониторинг и тахографы — GNSS-L1G1-28.
- Для GNSS-L1G1-28: навигация и мониторинг транспорта.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-L1G1-28).
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | 1575,42 МГц (GPS L1) и 1602 МГц (ГЛОНАСС G1) |
| Усиление МШУ | 28 ± 2 дБ |
| Подавление сигналов LTE | до 40 дБ |
| Коэффициент шума | 1,5 дБ (тип.) |
| КСВН | 1,8 (тип.) |
| Волновое сопротивление | 50 Ом |
| Питание | 1,5–3,6 В DC по кабелю |
| Ток потребления | не более 10 мА при 3,6 В |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | уточняйте у менеджера |
| Кабель | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Размеры | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой GNSS-L1G1-28 — GPS L1 + ГЛОНАСС G1.
- Коэффициент усиления GNSS-L1G1-28 — 28 ± 2 дБ; больше усиление — уже луч.
- Монтаж GNSS-L1G1-28: уточняйте у менеджера.
- Габариты и масса GNSS-L1G1-28: уточняйте у менеджера.
- Проверьте, что приёмник подаёт в кабель напряжение 1 — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GNSS-L1G1-28 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает GNSS-L1G1-28?
Рабочая полоса GNSS-L1G1-28 — GPS L1 + ГЛОНАСС G1.
Какое усиление у GNSS-L1G1-28?
28 ± 2 дБ.
Какие спутниковые системы принимает GNSS-L1G1-28?
GPS, ГЛОНАСС.
