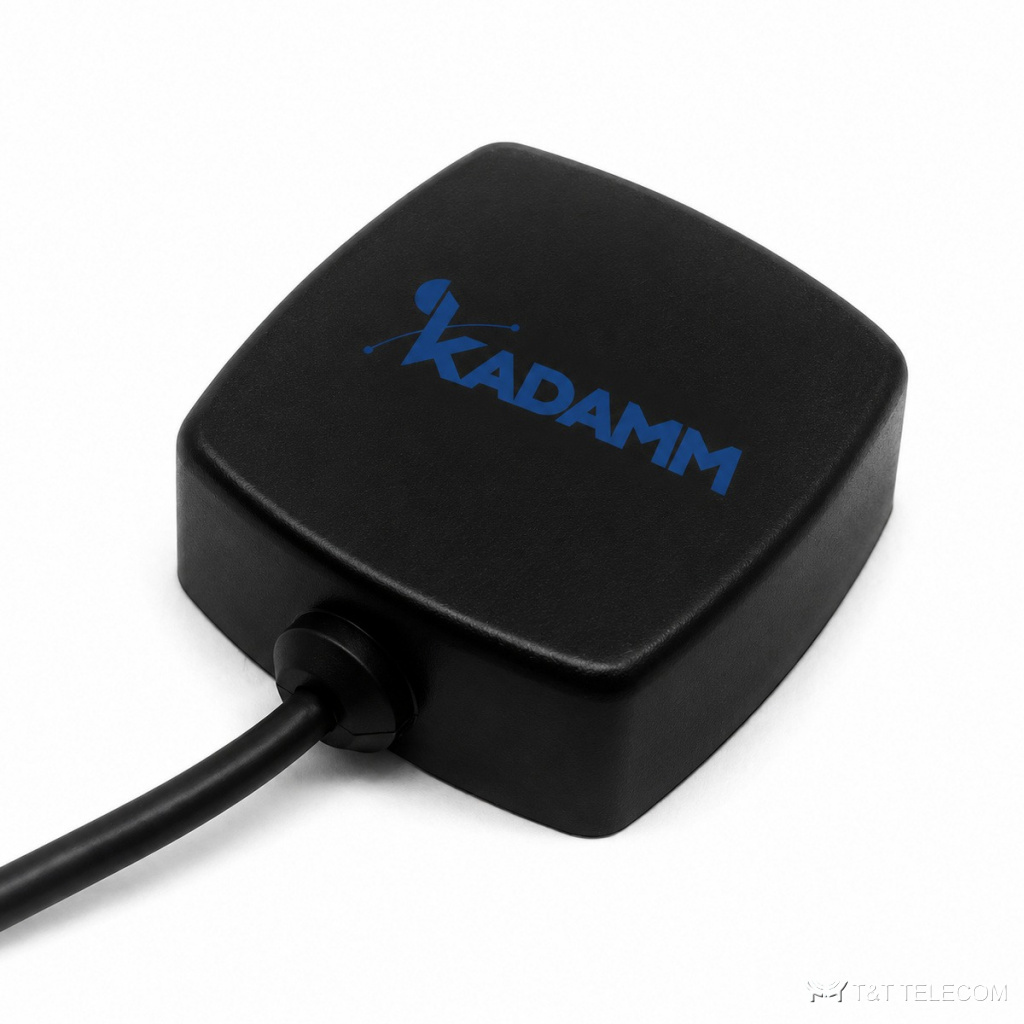

KADAMM GNSS-L1B1G1 — активные антенны GPS/ГЛОНАСС/BeiDou. Навигационная антенна GNSS-L1B1G1 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Коротко о GNSS-L1B1G1: полоса 1559–1610 МГц; усиление 26–38 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-L1B1G1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-L1B1G1 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-L1B1G1: SMA, MCX, FAKRA. Принимаемые системы: GPS, ГЛОНАСС, BeiDou. Встроенный усилитель даёт 26–38 дБ — запас на потери кабеля до приёмника. Питание 2 по центральной жиле кабеля. Конструкция GNSS-L1B1G1: работает при −40…+85 °C.
Для каких задач
- Диапазоны GNSS-L1B1G1: GPS L1 / ГЛОНАСС L1.
- Транспортный мониторинг и тахографы — GNSS-L1B1G1.
- Навигация и мониторинг транспорта — GNSS-L1B1G1.
- Для GNSS-L1B1G1: синхронизация базовых станций и сетевого оборудования по времени.
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | GNSS-L1B1G1-28A, GNSS-L1B1G1-28A2 — уточняйте у менеджера; GNSS-L1B1G1-28M — 3 дБ |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | GNSS-L1B1G1-28A, GNSS-L1B1G1-28A2 — менее 3,0; GNSS-L1B1G1-28M — менее 2,0 |
| Подавление вне полосы | GNSS-L1B1G1-28A, GNSS-L1B1G1-28A2 — уточняйте у менеджера; GNSS-L1B1G1-28M — не менее 25 дБ ниже 1561 − 50 МГц и выше 1602 + 50 МГц |
| Вносимые потери фильтра | GNSS-L1B1G1-28A, GNSS-L1B1G1-28A2 — уточняйте у менеджера; GNSS-L1B1G1-28M — менее 3 дБ |
Исполнения
| Артикул | Частоты / сигналы | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GNSS-L1B1G1-28A | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou) | 3 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 3–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей, IP66 |
| KADAMM GNSS-L1B1G1-28A2 | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou) | 3 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 3–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей, IP66 |
| KADAMM GNSS-L1B1G1-28M | 1561,098/1602 МГц (ГЛОНАСС, BeiDou) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,5–5 В DC, 10–20 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP67 |
| KADAMM GNSS-L1B1G1-26S | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | −1 дБи | 26 ± 2 дБ | 3,3 В DC, ≤ 30 мА | SMA, вилка | Ø13 × 33,7 мм |
| KADAMM GNSS-L1B1G1-28M2 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка | 49,5 × 49,5 × 16 мм, магнитное основание |
| KADAMM GNSS-L1B1G1-28S | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 2 дБи | 28 ± 2 дБ | 3,3 В DC, ≤ 30 мА | SMA, вилка | Ø18,5 × 50,0 мм |
| KADAMM GNSS-L1B1G1-28S2 | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 5 м; SMA, вилка | 96,6 × 96,6 × 124 мм, на резьбе |
| KADAMM GNSS-L1B1G1-28S3 | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | ≥ 1,5 дБи | 28 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 45 мА | SMA, вилка | Ø23 × 55,6 мм, на разъём, IP67 |
| KADAMM GNSS-L1B1G1-28S4 | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка | 96,6 × 96,6 × 124 мм, на резьбе |
| KADAMM GNSS-L1B1G1-32S | GPS L1, BeiDou B1, ГЛОНАСС G1, Galileo E1 | 2 дБи | 32 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 50 мА | SMA, вилка | Ø27,3 × 58,6 мм |
| KADAMM GNSS-L1B1G1-35S | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 2 дБи | 35 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 30 мА | SMA, вилка | Ø18,5 × 50 мм, IP67 |
| KADAMM GNSS-L1B1G1-38A | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | 2 дБи | 38 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка | 49,5 × 49,5 × 17,8 мм, двусторонний скотч |
| KADAMM GNSS-L1B1G1-38M | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | 2 дБи | 38 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка | 56 × 50 × 18 мм, магнитное основание, IP67 |
| KADAMM GNSS-L1B1G1-38S | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 2 дБи | 38 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG58, 5 м; SMA, вилка | 96,6 × 96,6 × 124 мм, на резьбе |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размер керамического элемента | 25 × 25 × 4 мм |
| Габариты корпуса | уточняйте у менеджера |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы GNSS-L1B1G1: 1559–1610 МГц.
- Усиление GNSS-L1B1G1 — 26–38 дБ: от него зависит дальность и уровень сигнала у абонента.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GNSS-L1B1G1 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-L1B1G1?
GPS, ГЛОНАСС, BeiDou.
Какие частоты поддерживает GNSS-L1B1G1?
Рабочая полоса GNSS-L1B1G1 — 1559–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
Какое усиление у GNSS-L1B1G1?
26–38 дБ.
Что нужно для подбора GNSS-L1B1G1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L1B1G1.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM GNSS-L1B1G1 — техническое описание 236.97 КБ
