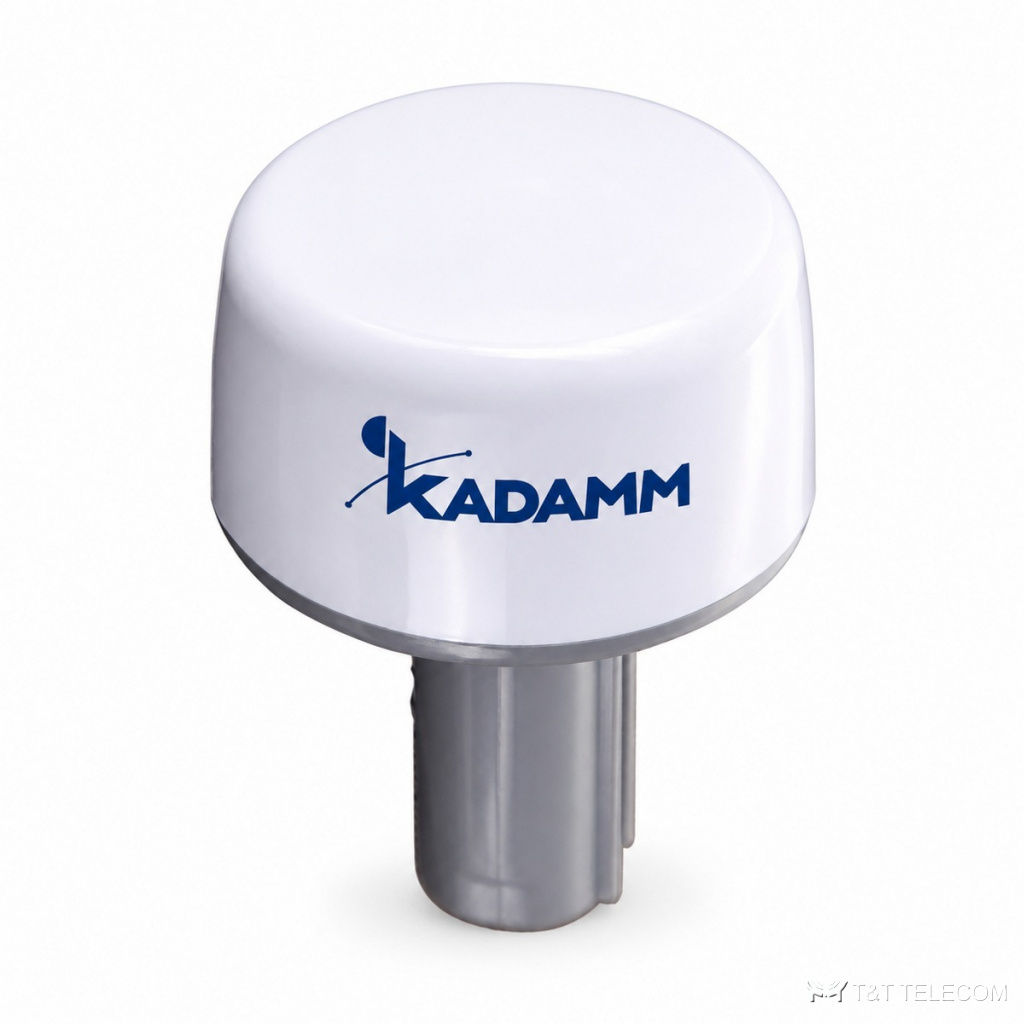

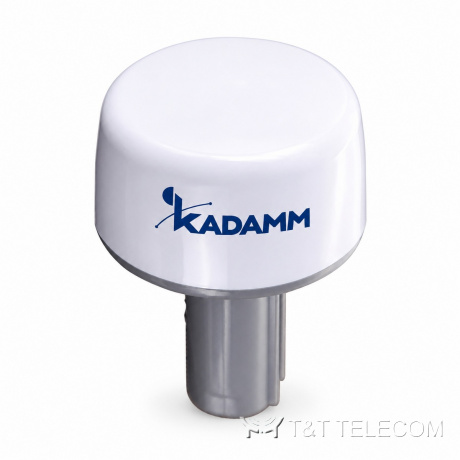

KADAMM GNSS-L1B1-38N — морская антенна GPS/BeiDou, МШУ 38 дБ, разъём N, IP67
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-L1B1-38N — морская антенна GPS/BeiDou. GNSS-L1B1-38N принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GNSS-L1B1-38N: полоса 1561,1–1575,42 МГц; усиление 38 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-L1B1-38N принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-L1B1-38N круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-L1B1-38N: N. Принимаемые системы: GPS, BeiDou. Встроенный усилитель даёт 38 дБ — запас на потери кабеля до приёмника. Коэффициент шума менее 1,5 дБ. Питание 3–5 В по центральной жиле кабеля, ток менее 40 мА. Конструкция GNSS-L1B1-38N: крепление: винт; защита IP67; работает при −40…+85 °C.
Для каких задач
- Транспортный мониторинг и тахографы — GNSS-L1B1-38N.
- Навигация и мониторинг транспорта (GNSS-L1B1-38N).
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-L1B1-38N).
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1561,098–1575,42 МГц (GPS, BeiDou) |
| Коэффициент усиления | 5 дБic в зенит |
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 5 МГц от центральной частоты |
| КСВН антенного элемента | менее 1,5 |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 38 ± 2 дБ |
| Коэффициент шума | менее 1,5 дБ |
| Питание | 3–5 В DC |
| Потребляемый ток | менее 40 мА |
| КСВН выхода | менее 2,0 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты корпуса | уточняйте у менеджера |
| Кабель | RG58 (другие — по заказу); длина — уточняйте у менеджера |
| Разъём | N (другие — по заказу) |
| Крепление | винт |
| Степень защиты | IP67 |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы GNSS-L1B1-38N: 1561,1–1575,42 МГц.
- Усиление GNSS-L1B1-38N — 38 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GNSS-L1B1-38N: винт.
- Проверьте, что приёмник подаёт в кабель напряжение 3–5 В — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GNSS-L1B1-38N под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится GNSS-L1B1-38N?
Винт.
Что нужно для подбора GNSS-L1B1-38N?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L1B1-38N.
Какие частоты поддерживает GNSS-L1B1-38N?
Рабочая полоса GNSS-L1B1-38N — 1561,1–1575,42 МГц.
Какие спутниковые системы принимает GNSS-L1B1-38N?
GPS, BeiDou.
