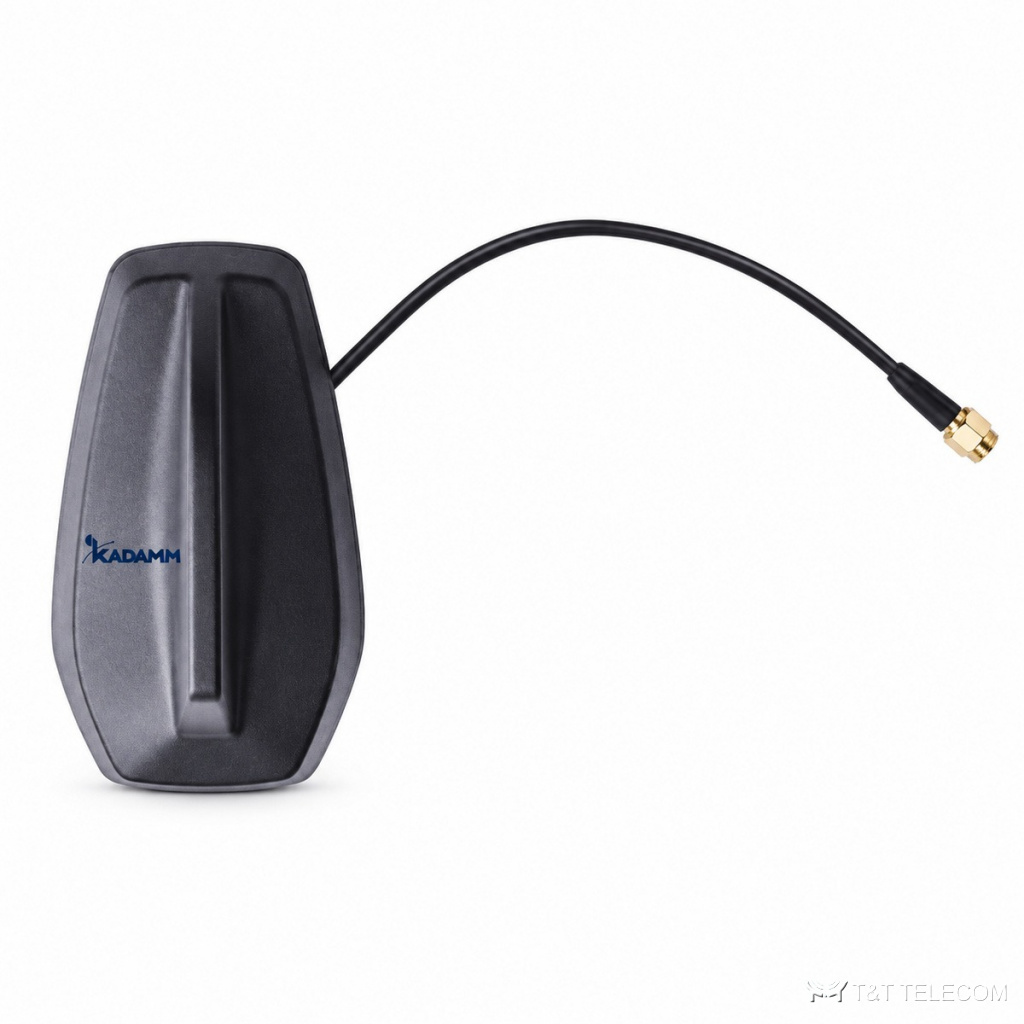

KADAMM GNSS-L1B1-28SH — антенна GPS/BeiDou «акулий плавник», МШУ 28 дБ, кабель RG174, SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-L1B1-28SH — антенна GPS/BeiDou «акулий плавник». GNSS-L1B1-28SH принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-L1B1-28SH: полоса 1561,1–1575,42 МГц; усиление 28 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-L1B1-28SH принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-L1B1-28SH круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-L1B1-28SH: SMA. Принимаемые системы: GPS, BeiDou. Встроенный усилитель даёт 28 дБ — запас на потери кабеля до приёмника. Коэффициент шума не более 1,5 дБ. Питание 3–5 В по центральной жиле кабеля, ток не более 20 мА.
Область применения
- Транспортный мониторинг и тахографы — GNSS-L1B1-28SH.
- Навигация и мониторинг транспорта (GNSS-L1B1-28SH).
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-L1B1-28SH).
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1561,098–1575,42 МГц (GPS, BeiDou) |
| Коэффициент усиления | 5 дБic (на пластине 70 × 70 мм) |
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | более 10 МГц |
| КСВН антенного элемента | менее 1,5 |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Питание | 3–5 В DC |
| Потребляемый ток | ≤ 20 мА |
| КСВН выхода | ≤ 1,5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размер керамического элемента | 25 × 25 × 4 мм |
| Габариты корпуса | уточняйте у менеджера |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | SMA |
| Крепление | уточняйте у менеджера |
| Материал корпуса | ABS |
| Основание | алюминий |
| Защита от электростатического разряда | 8 кВ/15 кВ |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-L1B1-28SH — 1561,1–1575,42 МГц.
- Коэффициент усиления GNSS-L1B1-28SH — 28 дБ; больше усиление — уже луч.
- Монтаж GNSS-L1B1-28SH: уточняйте у менеджера.
- Проверьте, что приёмник подаёт в кабель напряжение 3–5 В — без питания усилитель антенны не работает.
Поставка и документы
Поставляем KADAMM GNSS-L1B1-28SH по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GNSS-L1B1-28SH?
28 дБ.
Что нужно для подбора GNSS-L1B1-28SH?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L1B1-28SH.
Какие спутниковые системы принимает GNSS-L1B1-28SH?
GPS, BeiDou.
