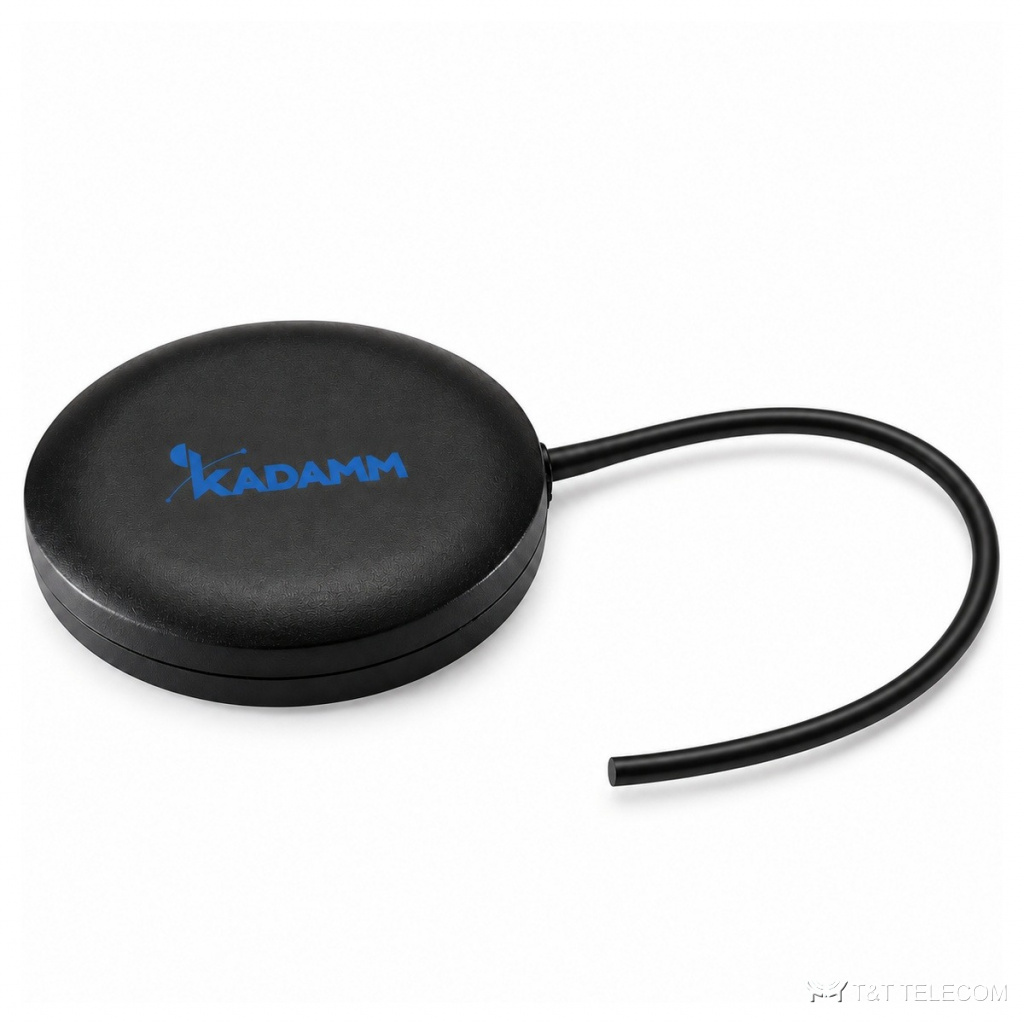

KADAMM GNSS-L1B1-28S2 — активная антенна GPS/BeiDou на винт. GNSS-L1B1-28S2 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-L1B1-28S2: полоса 1565–1571 МГц; усиление 28 дБ; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GNSS-L1B1-28S2 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-L1B1-28S2 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-L1B1-28S2: SMA, MCX, FAKRA. Принимаемые системы: GPS, BeiDou. Встроенный усилитель даёт 28 дБ — запас на потери кабеля до приёмника. Коэффициент шума менее 1,5 дБ. Коэффициент эллиптичности 3 дБ. Питание 3–5 В по центральной жиле кабеля, ток 12–26 мА.
Конструкция GNSS-L1B1-28S2: крепление: винт; работает при −40…+85 °C.
Область применения
- Синхронизация времени базовых станций и сетей — GNSS-L1B1-28S2.
- Навигация и мониторинг транспорта — GNSS-L1B1-28S2.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-L1B1-28S2).
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1568 ± 3 МГц (GPS, BeiDou) |
| Коэффициент усиления | 5 дБic |
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 10 МГц от центральной частоты |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | 3 дБ |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | менее 1,5 дБ |
| Питание | 3–5 В DC |
| Потребляемый ток | 12–26 мА |
| КСВН выхода | менее 2,0 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размер керамического элемента | 35 × 35 × 3 мм |
| Габариты корпуса | уточняйте у менеджера |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | SMA, MCX или FAKRA (другие — по заказу) |
| Крепление | винт |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-L1B1-28S2 — 1565–1571 МГц.
- Коэффициент усиления GNSS-L1B1-28S2 — 28 дБ; больше усиление — уже луч.
- Монтаж GNSS-L1B1-28S2: винт.
- Проверьте, что приёмник подаёт в кабель напряжение 3–5 В — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GNSS-L1B1-28S2 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-L1B1-28S2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L1B1-28S2.
Какие частоты поддерживает GNSS-L1B1-28S2?
Рабочая полоса GNSS-L1B1-28S2 — 1565–1571 МГц.
Какое усиление у GNSS-L1B1-28S2?
28 дБ.
Как крепится GNSS-L1B1-28S2?
Винт.
Какие спутниковые системы принимает GNSS-L1B1-28S2?
GPS, BeiDou.
