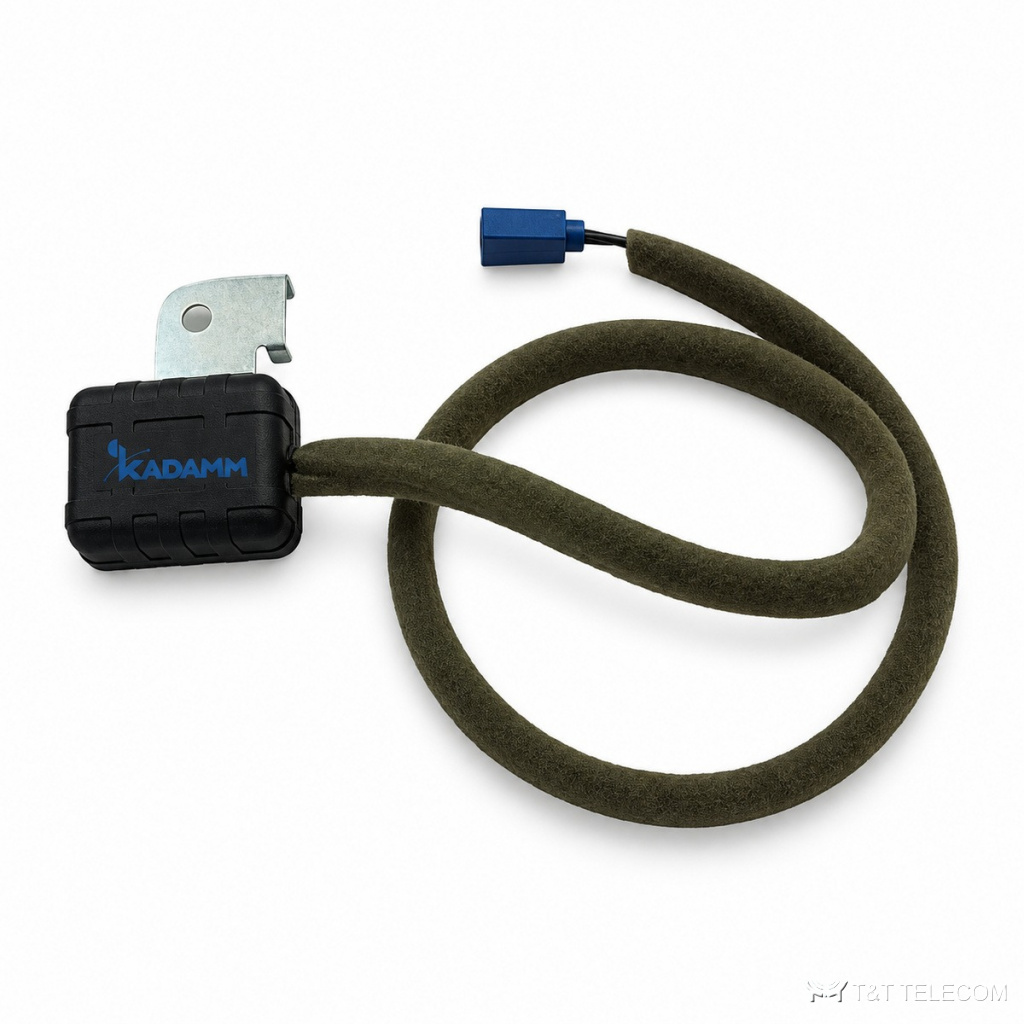

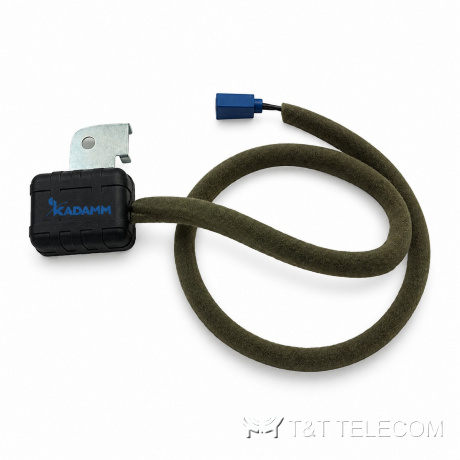

Модель KADAMM GNSS-L1B1-28M — активные антенны GPS/BeiDou на магните или клее. Навигационная антенна GNSS-L1B1-28M подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GNSS-L1B1-28M: полоса 1559–1592 МГц; усиление 28–40 дБ; поляризация круговая правая (круговая правая).
Как устроена GNSS-L1B1-28M
GNSS-L1B1-28M принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-L1B1-28M круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-L1B1-28M: SMA, MCX, FAKRA, TNC. Принимаемые системы: GPS, BeiDou. Встроенный усилитель даёт 28–40 дБ — запас на потери кабеля до приёмника. Питание 2 по центральной жиле кабеля. Конструкция GNSS-L1B1-28M: работает при −40…+85 °C.
Для каких задач
- Транспортный мониторинг и тахографы — GNSS-L1B1-28M.
- Навигация и мониторинг транспорта — GNSS-L1B1-28M.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-L1B1-28M).
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | GNSS-L1B1-28M, GNSS-L1B1-28M2, GNSS-L1B1-28M3, GNSS-L1B1-30A — уточняйте у менеджера; GNSS-L1B1-40M — ≥ 18 МГц |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | GNSS-L1B1-28M, GNSS-L1B1-40M — уточняйте у менеджера; GNSS-L1B1-28M2, GNSS-L1B1-28M3, GNSS-L1B1-30A — 3 дБ |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | менее 2,0 |
Исполнения
| Артикул | Частоты / сигналы | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GNSS-L1B1-28M | 1561,098–1575,42 МГц (GPS, BeiDou) | 3 дБic в зенит | 28 ± 2 дБ, шум менее 2,0 дБ | 3–5 В DC, 10–20 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит или клей, IP67 |
| KADAMM GNSS-L1B1-28M2 | 1561,098–1575,42 МГц (GPS, BeiDou) | 3 дБic (на пластине 70 × 70 мм) | 28 ± 2 дБ, шум ≤ 1,0 дБ | 3,3 ± 0,3 В DC, ≤ 24 мА при 3,3 В | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP67 |
| KADAMM GNSS-L1B1-28M3 | 1561,098–1575,42 МГц (GPS, BeiDou) | 3 дБic (на пластине 70 × 70 мм) | 28 ± 2 дБ, шум ≤ 1,0 дБ | 3,3 ± 0,3 В DC, ≤ 24 мА при 3,3 В | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP67 |
| KADAMM GNSS-L1B1-30A | 1561,098–1575,42 МГц (GPS, BeiDou) | 3 дБic в зенит | 30 ± 2 дБ, шум ≤ 1,5 дБ | 3–5 В DC, 5–15 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей, IP66 |
| KADAMM GNSS-L1B1-40M | 1561,098–1575,42 МГц (GPS, BeiDou) | 3 дБic | 40 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP66 |
| KADAMM GNSS-L1B1-28M4 | GPS L1, BeiDou B1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; TNC, вилка | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1B1-28M5 | GPS L1, BeiDou B1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка угловая | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1B1-28M6 | GPS L1, BeiDou B1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; FAKRA | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1B1-28M7 | GPS L1, BeiDou B1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка угловая | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1B1-28M8 | GPS L1, BeiDou B1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; FAKRA | 49 × 37,5 × 16,5 мм, магнитное основание |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размер керамического элемента | GNSS-L1B1-28M — 25 × 25 × 6 мм; GNSS-L1B1-28M2, GNSS-L1B1-28M3, GNSS-L1B1-30A — 25 × 25 × 4 мм; GNSS-L1B1-40M — 35 × 35 × 4 мм |
| Габариты корпуса | уточняйте у менеджера |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой GNSS-L1B1-28M — 1559–1592 МГц.
- Коэффициент усиления GNSS-L1B1-28M — 28–40 дБ; больше усиление — уже луч.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
Поставляем KADAMM GNSS-L1B1-28M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-L1B1-28M?
GPS, BeiDou.
Какие частоты поддерживает GNSS-L1B1-28M?
Рабочая полоса GNSS-L1B1-28M — 1559–1592 МГц.
Какое усиление у GNSS-L1B1-28M?
28–40 дБ.
Что нужно для подбора GNSS-L1B1-28M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L1B1-28M.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM GNSS-L1B1-28M — техническое описание 236.53 КБ
