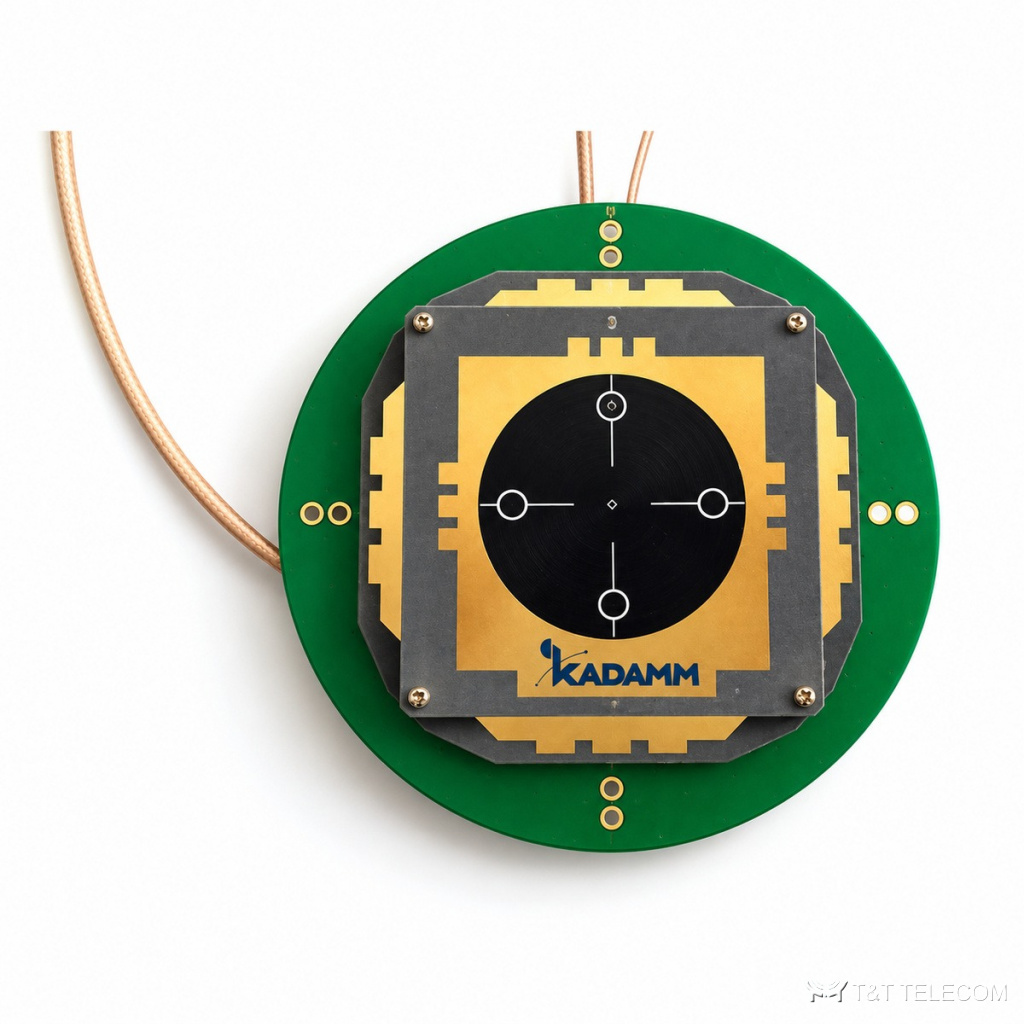

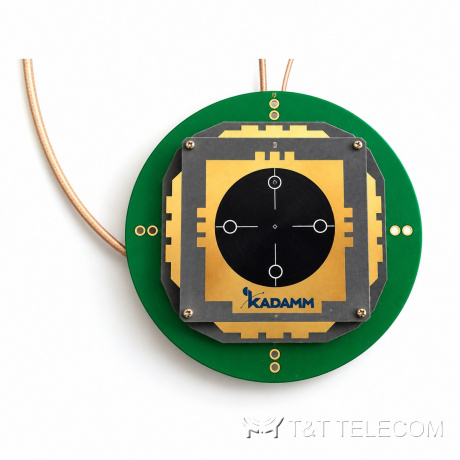

KADAMM GNSS-L12-LTE2-2.5 — геодезическая антенна ГНСС L1/L2 + 4G MIMO, МШУ 40 дБ, MCX
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-L12-LTE2-2.5 — геодезическая антенна ГНСС L1/L2. GNSS-L12-LTE2-2.5 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GNSS-L12-LTE2-2.5: полоса 698–960 МГц и 1207,14–1278,75 МГц и 1561,1–1602 МГц и 1710–2690 МГц; усиление 40 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-L12-LTE2-2.5 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-L12-LTE2-2.5 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-L12-LTE2-2.5: MCX. Принимаемые системы: GPS, ГЛОНАСС, BeiDou, Galileo. Встроенный усилитель даёт 40 дБ — запас на потери кабеля до приёмника. Коэффициент шума не более 1,5 дБ. Коэффициент эллиптичности не более 3 дБ. Питание 3–12 В по центральной жиле кабеля, ток не более 45 мА. Тракты в одном корпусе: ГНСС + 4G MIMO. Подходит для высокоточных приёмников с режимом RTK.
Конструкция GNSS-L12-LTE2-2.5: габариты Ø122 × 90,2 мм; крепление: винт или встраивание в корпус; работает при −40…+85 °C.
Где применяют
- Полоса GNSS-L12-LTE2-2.5 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Синхронизация времени базовых станций и сетей — GNSS-L12-LTE2-2.5.
- Навигация и мониторинг транспорта (GNSS-L12-LTE2-2.5).
- Для GNSS-L12-LTE2-2.5: синхронизация базовых станций и сетевого оборудования по времени.
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Частоты | 1561,098–1602 МГц (BeiDou B1, GPS L1, Galileo E1, ГЛОНАСС G1); 1207,14–1278,75 МГц (BeiDou B2, Galileo E5b, GPS L2, ГЛОНАСС G2, BeiDou B3, Galileo E6) |
| Коэффициент усиления | ≥ 5 дБи |
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | ≤ 1,5 |
| Осевое отношение | ≤ 3 дБ |
| Погрешность фазового центра | ± 2 мм |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
| Усиление МШУ | 40 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Питание | 3–12 В DC |
| Потребляемый ток | ≤ 45 мА |
| КСВН выхода | ≤ 2,0 |
| Неравномерность в полосе | ± 1 дБ |
Сотовая связь 4G LTE
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Коэффициент усиления | основной порт 2,5 дБи, дополнительный 2 дБи |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты корпуса | Ø122 × 90,2 мм |
| Кабель | ГНСС — RG316, LTE — 2 × RG178; длина — уточняйте у менеджера |
| Разъём | MCX (другие — по заказу) |
| Крепление | винт или встраивание в корпус |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой GNSS-L12-LTE2-2.5 — 698–960 МГц и 1207,14–1278,75 МГц и 1561,1–1602 МГц и 1710–2690 МГц.
- Коэффициент усиления GNSS-L12-LTE2-2.5 — 40 дБ; больше усиление — уже луч.
- Монтаж GNSS-L12-LTE2-2.5: винт или встраивание в корпус.
- Проверьте, что приёмник подаёт в кабель напряжение 3–12 В — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GNSS-L12-LTE2-2.5 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится GNSS-L12-LTE2-2.5?
Винт или встраивание в корпус.
Какие спутниковые системы принимает GNSS-L12-LTE2-2.5?
GPS, ГЛОНАСС, BeiDou, Galileo.
Какое усиление у GNSS-L12-LTE2-2.5?
40 дБ.
Что нужно для подбора GNSS-L12-LTE2-2.5?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-L12-LTE2-2.5.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM GNSS-L12-LTE2-2.5 — техническое описание 224.67 КБ
