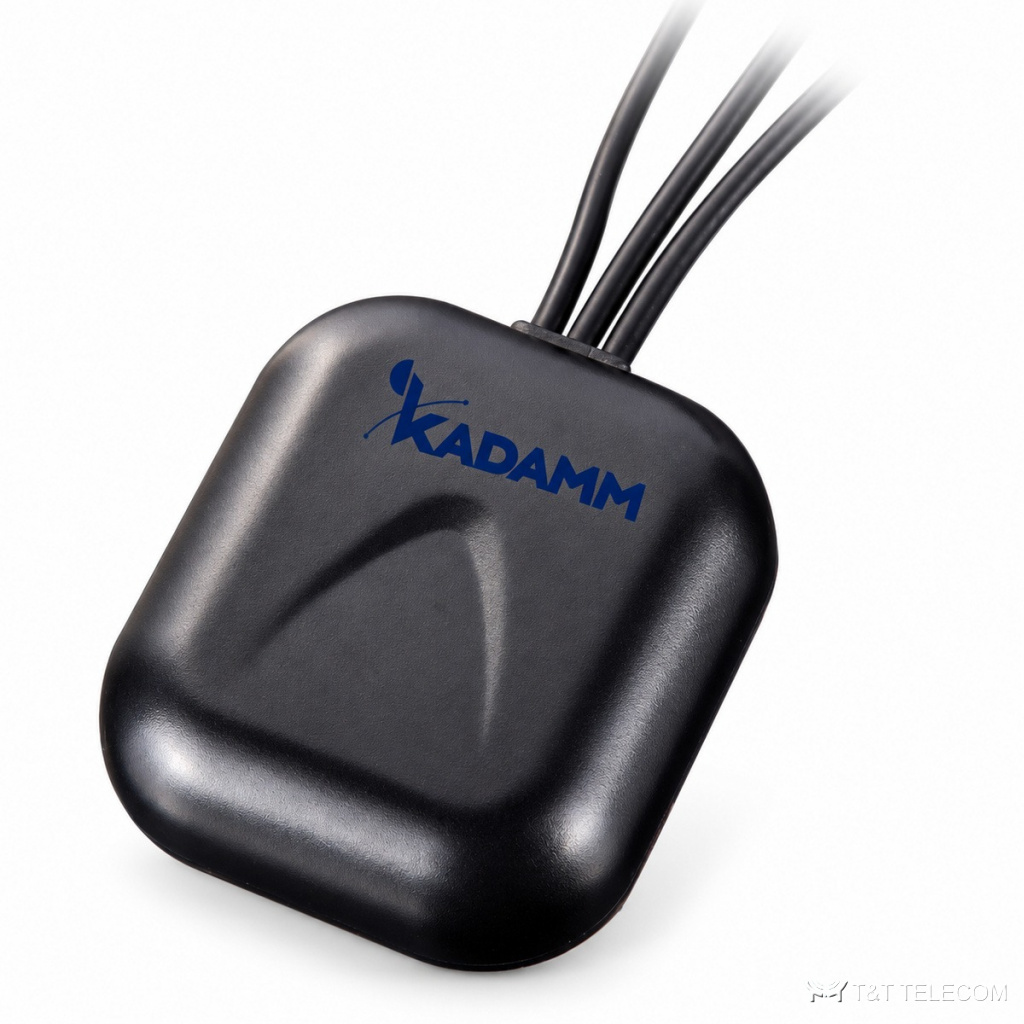

KADAMM GNSS-GSM1W1 — комбинированные антенны GPS + 2G/3G + Wi-Fi 2,4 ГГц, МШУ 28 дБ

KADAMM GNSS-GSM1W1 — комбинированные антенны GPS + 2G/3G + Wi-Fi 2,4 ГГц, МШУ 28 дБ
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM GNSS-GSM1W1 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM GNSS-GSM1W1 — комбинированные антенны GPS. GNSS-GSM1W1 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GNSS-GSM1W1: полоса 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц и 2400–2483,5 МГц; усиление 28 дБ; поляризация круговая правая (круговая правая).

Принцип работы и конструкция

GNSS-GSM1W1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-GSM1W1 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.

Разъёмы GNSS-GSM1W1: SMA, MCX, FAKRA. Принимаемые системы: GPS. Встроенный усилитель даёт 28 дБ — запас на потери кабеля до приёмника. Коэффициент эллиптичности 3 дБ. Питание 2 по центральной жиле кабеля. Тракты в одном корпусе: ГНСС + 2G/3G + Wi-Fi. Конструкция GNSS-GSM1W1: работает при −40…+85 °C.

Где применяют

  • Через GNSS-GSM1W1 работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, Wi-Fi 2,4 ГГц, ISM 868 МГц.
  • Транспортный мониторинг и тахографы — GNSS-GSM1W1.
  • Навигация и мониторинг транспорта (GNSS-GSM1W1).
  • Синхронизация базовых станций и сетевого оборудования по времени — GNSS-GSM1W1.

Технические характеристики

ГНСС

ПараметрЗначение
Поляризациякруговая правая (круговая правая)
Полоса пропускания± 5 МГц от центральной частоты
КСВН антенного элементаменее 1,5
Осевое отношение3 дБ
Волновое сопротивление50 Ом
КСВН выходаменее 2,0

Сотовая связь 2G/3G

ПараметрЗначение
Диапазон частот824–960 / 1710–2170 МГц
Коэффициент усиления2 дБи
КСВНменее 2,0
Поляризациялинейная
Волновое сопротивление50 Ом

Wi-Fi

ПараметрЗначение
Диапазон частот2400–2483,5 МГц
Коэффициент усиления3 дБи
КСВНменее 2,0
Поляризациялинейная
Волновое сопротивление50 Ом

Исполнения

АртикулГНСС: частота, МШУСотовая связьWi-FiПитаниеКабель, разъёмКрепление, защита
KADAMM GNSS-GSM1W1-2M1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,02400–2483,5 МГц; 3 дБи; КСВН менее 2,02,2–5 В DC, менее 15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)магнит или клей
KADAMM GNSS-GSM1W1-2S1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,02400–2483,5 МГц; 3 дБи; КСВН менее 2,02,2–5 В DC, менее 15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)винт
KADAMM GNSS-GSM1W1-2S21575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,02400–2483,5 МГц; 3 дБи; КСВН менее 2,02,2–5 В DC, менее 15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)винт

Механика и условия эксплуатации

ПараметрЗначение
Материал корпусаABS
Рабочая температура−40…+85 °C
Относительная влажностьдо 95 %

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой GNSS-GSM1W1 — 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц и 2400–2483,5 МГц.
  • Коэффициент усиления GNSS-GSM1W1 — 28 дБ; больше усиление — уже луч.
  • Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.

Поставка и документы

Подберём KADAMM GNSS-GSM1W1 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у GNSS-GSM1W1?
28 дБ.

Что нужно для подбора GNSS-GSM1W1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-GSM1W1.

Какие частоты поддерживает GNSS-GSM1W1?
Рабочая полоса GNSS-GSM1W1 — 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц и 2400–2483,5 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, Wi-Fi 2,4 ГГц.

Какие спутниковые системы принимает GNSS-GSM1W1?
GPS.
