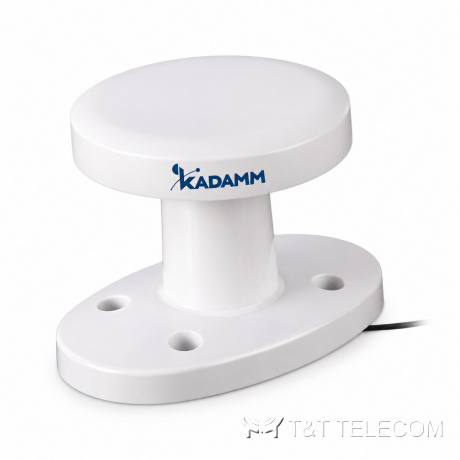

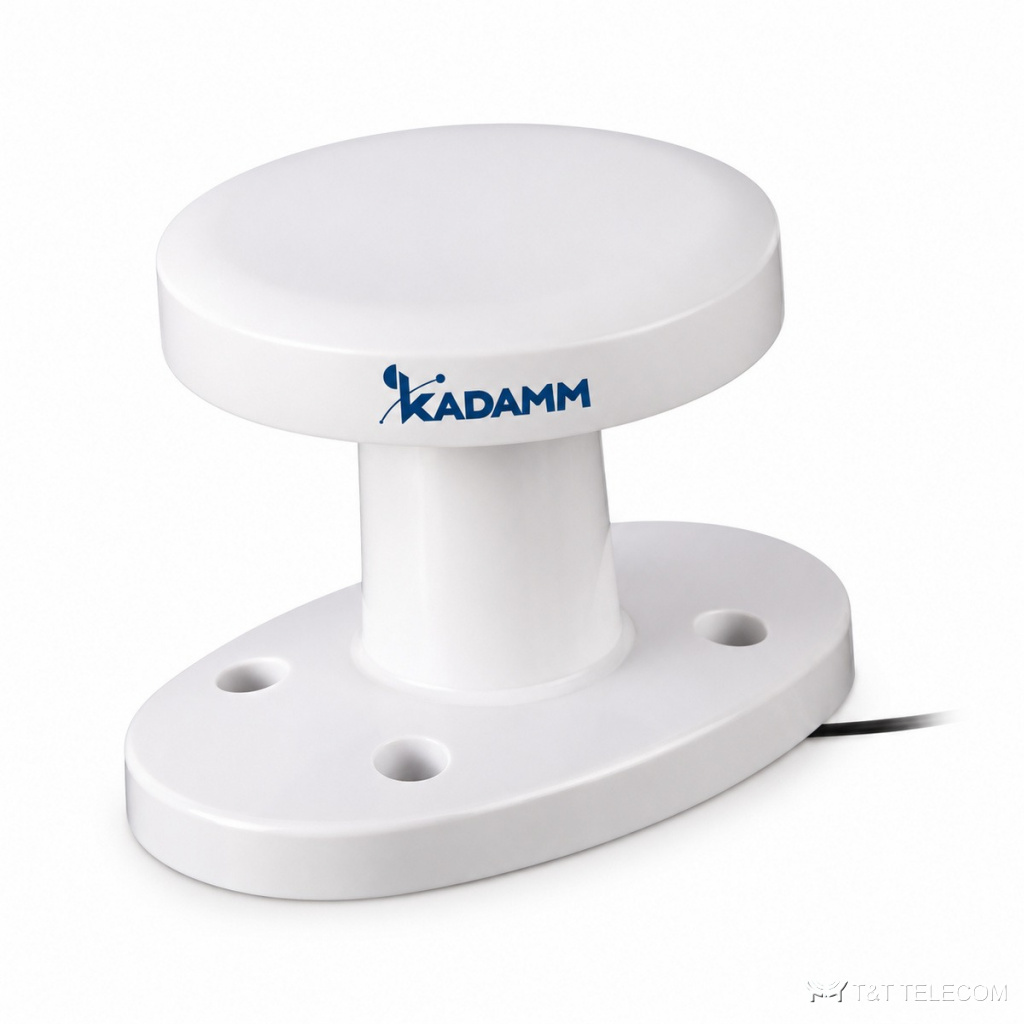

KADAMM GNSS-GSM1-S — комбинированные антенны GPS. Навигационная антенна GNSS-GSM1-S подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Ключевые параметры GNSS-GSM1-S: полоса 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц; усиление 28 дБ; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GNSS-GSM1-S принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-GSM1-S круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-GSM1-S: SMA, MCX, FAKRA, SMB. Принимаемые системы: GPS. Встроенный усилитель даёт 28 дБ — запас на потери кабеля до приёмника. Питание 2 по центральной жиле кабеля. Тракты в одном корпусе: ГНСС + 2G/3G.
Для каких задач
- Полоса GNSS-GSM1-S охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Транспортный мониторинг и тахографы — GNSS-GSM1-S.
- Навигация и мониторинг транспорта (GNSS-GSM1-S).
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-GSM1-S).
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 5 МГц от центральной частоты |
| КСВН антенного элемента | GNSS-GSM1-2S, GNSS-GSM1-2S2, GNSS-GSM1-2S3, GNSS-GSM1-2S4, GNSS-GSM1-2S5, GNSS-GSM1-2S6, GNSS-GSM1-2.5S — менее 1,5; GNSS-GSM1-2S7 — 1,5 |
| Осевое отношение | GNSS-GSM1-2S, GNSS-GSM1-2S2, GNSS-GSM1-2S3, GNSS-GSM1-2S4, GNSS-GSM1-2.5S — 3 дБ; GNSS-GSM1-2S5, GNSS-GSM1-2S6, GNSS-GSM1-2S7 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| КСВН выхода | GNSS-GSM1-2S, GNSS-GSM1-2S2, GNSS-GSM1-2S3, GNSS-GSM1-2S4, GNSS-GSM1-2S5, GNSS-GSM1-2S6, GNSS-GSM1-2.5S — менее 2,0; GNSS-GSM1-2S7 — уточняйте у менеджера |
| Подавление вне полосы | GNSS-GSM1-2S, GNSS-GSM1-2S2, GNSS-GSM1-2S3, GNSS-GSM1-2S4, GNSS-GSM1-2S5, GNSS-GSM1-2S6 — уточняйте у менеджера; GNSS-GSM1-2S7, GNSS-GSM1-2.5S — не менее 12 дБ на +50 МГц и 16 дБ на −50 МГц от центральной частоты |
Сотовая связь 2G/3G
| Параметр | Значение |
|---|---|
| Диапазон частот | GNSS-GSM1-2S, GNSS-GSM1-2S2, GNSS-GSM1-2S3, GNSS-GSM1-2S4, GNSS-GSM1-2S5, GNSS-GSM1-2S6, GNSS-GSM1-2.5S — 824–960 / 1710–2170 МГц; GNSS-GSM1-2S7 — 824–960 / 1710–1990 / 1920–2170 МГц |
| Коэффициент усиления | GNSS-GSM1-2S, GNSS-GSM1-2S2, GNSS-GSM1-2S3, GNSS-GSM1-2S4, GNSS-GSM1-2S5, GNSS-GSM1-2S6, GNSS-GSM1-2S7 — 2 дБи; GNSS-GSM1-2.5S — 2,5 дБи |
| КСВН | GNSS-GSM1-2S, GNSS-GSM1-2S3 — менее 2,5; GNSS-GSM1-2S2, GNSS-GSM1-2S4, GNSS-GSM1-2S5, GNSS-GSM1-2S6, GNSS-GSM1-2.5S — менее 2,0; GNSS-GSM1-2S7 — ≤ 2,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | ГНСС: частота, МШУ | Сотовая связь | Питание | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM GNSS-GSM1-2S | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,5 | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP65–IP67 (кроме места вывода кабеля) |
| KADAMM GNSS-GSM1-2S2 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,0 | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM GNSS-GSM1-2S3 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,5 | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP65–IP66 (кроме места вывода кабеля) |
| KADAMM GNSS-GSM1-2S4 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,0 | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM GNSS-GSM1-2S5 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,0 | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM GNSS-GSM1-2S6 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,0 | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM GNSS-GSM1-2S7 | 1575,42 МГц (GPS); 28 ± 2 дБ, шум 1,5 дБ | 824–960 / 1710–1990 / 1920–2170 МГц; 2 дБи; КСВН ≤ 2,0 | 2,2–5 В, 5–15 мА | RG174, 3 или 5 м (другие — по заказу); SMA, SMB или MCX (другие — по заказу) | винт или клей |
| KADAMM GNSS-GSM1-2.5S | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2,5 дБи; КСВН менее 2,0 | 2,2–5 В DC, 5–15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP67 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Материал корпуса | GNSS-GSM1-2S, GNSS-GSM1-2S2, GNSS-GSM1-2S3, GNSS-GSM1-2S4 — ABS; GNSS-GSM1-2S5, GNSS-GSM1-2S6 — радом ABS, основание — литой алюминий; GNSS-GSM1-2S7 — пластиковый корпус, чёрный; GNSS-GSM1-2.5S — полиэфиримид (PEI) или полибутилентерефталат (PBT) |
| Рабочая температура | GNSS-GSM1-2S, GNSS-GSM1-2S2, GNSS-GSM1-2S3, GNSS-GSM1-2S4, GNSS-GSM1-2S5, GNSS-GSM1-2S6, GNSS-GSM1-2.5S — −40…+85 °C; GNSS-GSM1-2S7 — уточняйте у менеджера |
| Относительная влажность | GNSS-GSM1-2S, GNSS-GSM1-2S2, GNSS-GSM1-2S3, GNSS-GSM1-2S4, GNSS-GSM1-2S5, GNSS-GSM1-2S6, GNSS-GSM1-2.5S — до 95 %; GNSS-GSM1-2S7 — уточняйте у менеджера |
| Виброустойчивость | GNSS-GSM1-2S, GNSS-GSM1-2S2, GNSS-GSM1-2S3, GNSS-GSM1-2S4, GNSS-GSM1-2S5, GNSS-GSM1-2S6, GNSS-GSM1-2.5S — 10–55 Гц, амплитуда 1,5 мм, 2 ч; GNSS-GSM1-2S7 — уточняйте у менеджера |
| Габариты | GNSS-GSM1-2S2 — Ø93,5 × 133,3 мм; GNSS-GSM1-2S3 — 97 × 68,6 × 76,9 мм; GNSS-GSM1-2S4 — Ø50 × 48 мм; GNSS-GSM1-2S5 — Ø68 × 54,5 мм; GNSS-GSM1-2S7 — Ø13 × 190 мм; GNSS-GSM1-2.5S — Ø68,4 × 89 мм; остальные исполнения — уточняйте у менеджера |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы GNSS-GSM1-S: 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц.
- Усиление GNSS-GSM1-S — 28 дБ: от него зависит дальность и уровень сигнала у абонента.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GNSS-GSM1-S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-GSM1-S?
GPS.
Какое усиление у GNSS-GSM1-S?
28 дБ.
Что нужно для подбора GNSS-GSM1-S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-GSM1-S.
Какие частоты поддерживает GNSS-GSM1-S?
Рабочая полоса GNSS-GSM1-S — 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
