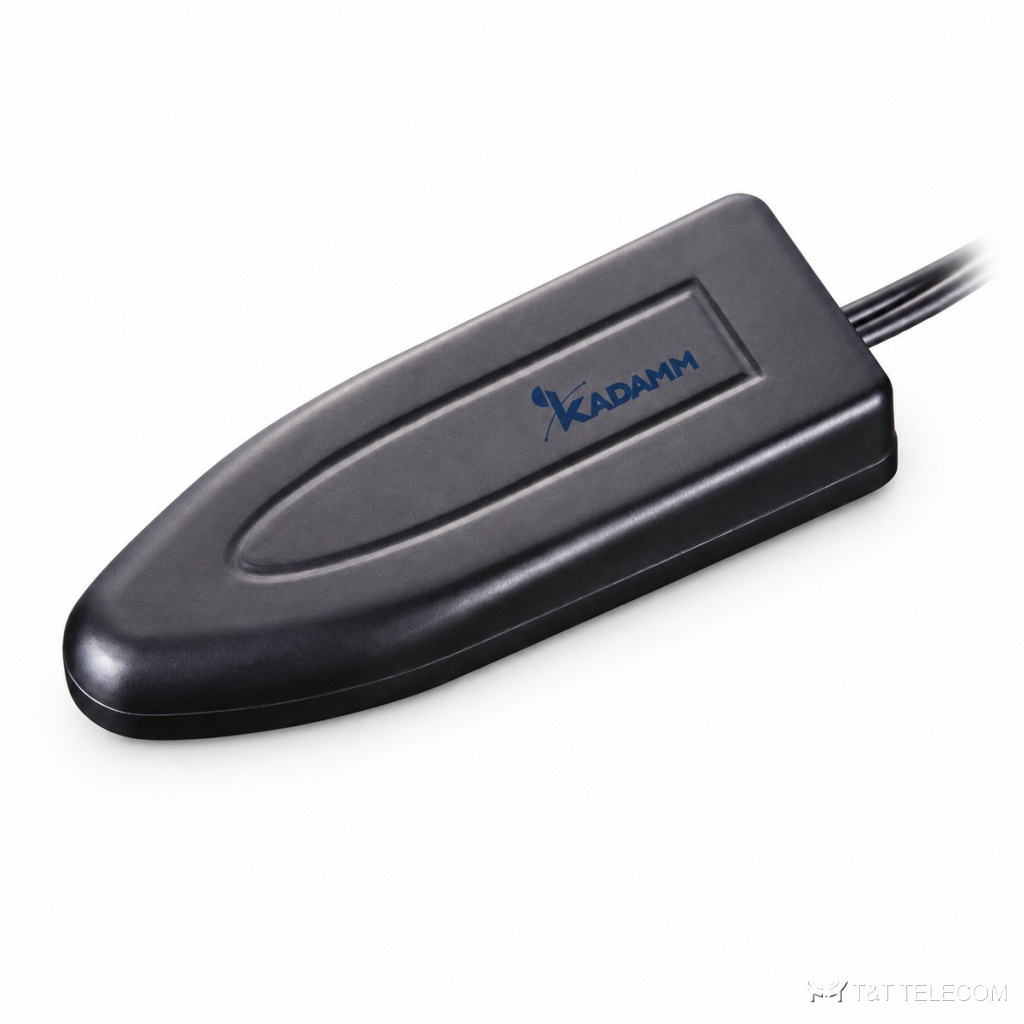

Модель KADAMM GNSS-GSM1-M — комбинированные антенны GPS. GNSS-GSM1-M принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GNSS-GSM1-M: полоса 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц; усиление 28 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-GSM1-M принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-GSM1-M круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-GSM1-M: SMA, MCX, FAKRA. Принимаемые системы: GPS. Встроенный усилитель даёт 28 дБ — запас на потери кабеля до приёмника. Коэффициент эллиптичности 3 дБ. Питание 2 по центральной жиле кабеля. Тракты в одном корпусе: ГНСС + 2G/3G. Конструкция GNSS-GSM1-M: работает при −40…+85 °C.
Область применения
- Диапазоны GNSS-GSM1-M: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Транспортный мониторинг и тахографы — GNSS-GSM1-M.
- Навигация и мониторинг транспорта (GNSS-GSM1-M).
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-GSM1-M.
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 5 МГц от центральной частоты |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | 3 дБ |
| Волновое сопротивление | 50 Ом |
| КСВН выхода | менее 2,0 |
Сотовая связь 2G/3G
| Параметр | Значение |
|---|---|
| Диапазон частот | 824–960 / 1710–2170 МГц |
| Коэффициент усиления | 2 дБи |
| КСВН | GNSS-GSM1-2M, GNSS-GSM1-2M2 — менее 2,5; GNSS-GSM1-2M3 — менее 2,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | ГНСС: частота, МШУ | Сотовая связь | Питание | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM GNSS-GSM1-2M | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,5 | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит |
| KADAMM GNSS-GSM1-2M2 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 2 дБ | 824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,5 | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит |
| KADAMM GNSS-GSM1-2M3 | 1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2 дБи; КСВН менее 2,0 | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP66 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | GNSS-GSM1-2M — 97 × 36 × 16 мм; GNSS-GSM1-2M2 — Ø71 × 14 мм; GNSS-GSM1-2M3 — 74 × 63 × 14 мм |
Как подобрать
- Сверьте частоты своей сети с полосой GNSS-GSM1-M — 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц.
- Усиление GNSS-GSM1-M — 28 дБ: от него зависит дальность и уровень сигнала у абонента.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GNSS-GSM1-M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-GSM1-M?
GPS.
Что нужно для подбора GNSS-GSM1-M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-GSM1-M.
Какие частоты поддерживает GNSS-GSM1-M?
Рабочая полоса GNSS-GSM1-M — 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
Какое усиление у GNSS-GSM1-M?
28 дБ.
