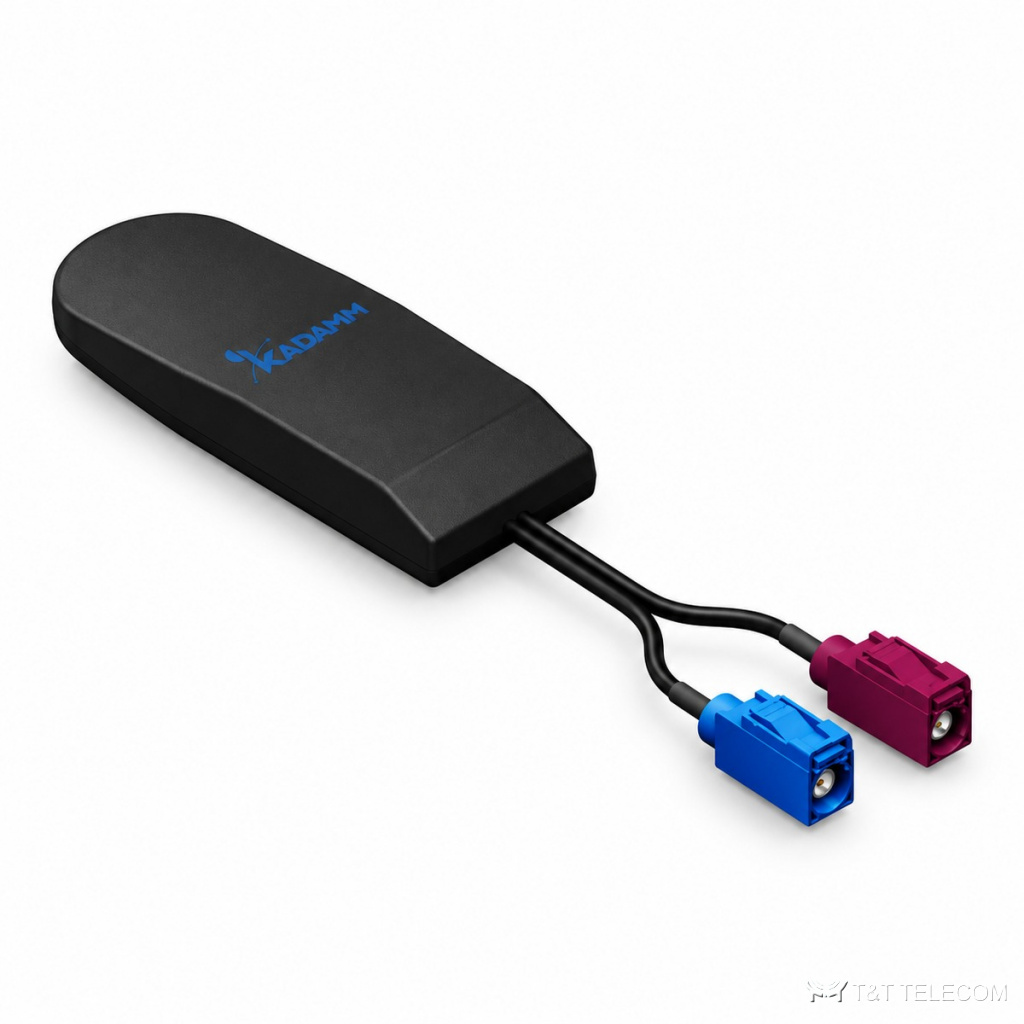

KADAMM GNSS-GSM1-A — комбинированные антенны GPS + 2G/3G на клей, МШУ 28 дБ

KADAMM GNSS-GSM1-A — комбинированные антенны GPS + 2G/3G на клей, МШУ 28 дБ
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM GNSS-GSM1-A — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM GNSS-GSM1-A: комбинированные антенны GPS. Навигационная антенна GNSS-GSM1-A подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Коротко о GNSS-GSM1-A: полоса 806–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц; усиление 28 дБ; поляризация круговая правая (круговая правая).

Как устроена GNSS-GSM1-A

GNSS-GSM1-A принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-GSM1-A круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.

Разъёмы GNSS-GSM1-A: SMA, MCX, FAKRA. Принимаемые системы: GPS. Встроенный усилитель даёт 28 дБ — запас на потери кабеля до приёмника. Коэффициент эллиптичности 3 дБ. Питание 2 по центральной жиле кабеля. Тракты в одном корпусе: ГНСС + 2G/3G. Конструкция GNSS-GSM1-A: работает при −40…+85 °C.

Область применения

  • Полоса GNSS-GSM1-A охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
  • Транспортный мониторинг и тахографы — GNSS-GSM1-A.
  • Навигация и мониторинг транспорта (GNSS-GSM1-A).
  • Синхронизация базовых станций и сетевого оборудования по времени — GNSS-GSM1-A.

Технические характеристики

ГНСС

ПараметрЗначение
Поляризациякруговая правая (круговая правая)
Полоса пропускания± 5 МГц от центральной частоты
КСВН антенного элементаменее 1,5
Осевое отношение3 дБ
Волновое сопротивление50 Ом
КСВН выходаменее 2,0
Подавление вне полосыGNSS-GSM1-2.5A — уточняйте у менеджера; GNSS-GSM1-2.5A2 — не менее 12 дБ на +50 МГц и 16 дБ на −50 МГц от центральной частоты

Сотовая связь 2G/3G

ПараметрЗначение
Диапазон частотGNSS-GSM1-2.5A — 806–960 / 1710–2170 МГц; GNSS-GSM1-2.5A2 — 824–960 / 1710–2170 МГц
Коэффициент усиления2,5 дБи
КСВНменее 2,0
Поляризациялинейная
Волновое сопротивление50 Ом

Исполнения

АртикулГНСС: частота, МШУСотовая связьПитаниеКабель, разъёмКрепление, защита
KADAMM GNSS-GSM1-2.5A1575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ806–960 / 1710–2170 МГц; 2,5 дБи; КСВН менее 2,02,2–5 В DC, менее 15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)клей
KADAMM GNSS-GSM1-2.5A21575,42 ± 3 МГц (GPS); 28 ± 2 дБ, шум менее 1,5 дБ824–960 / 1710–2170 МГц; 2,5 дБи; КСВН менее 2,02,2–5 В DC, 5–15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)клей

Механика и условия эксплуатации

ПараметрЗначение
Материал корпусаABS
Рабочая температура−40…+85 °C
Относительная влажностьдо 95 %
Виброустойчивость10–55 Гц, амплитуда 1,5 мм, 2 ч

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы GNSS-GSM1-A: 806–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц.
  • Коэффициент усиления GNSS-GSM1-A — 28 дБ; больше усиление — уже луч.
  • Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.

Поставка и документы

Подберём KADAMM GNSS-GSM1-A под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора GNSS-GSM1-A?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-GSM1-A.

Какие частоты поддерживает GNSS-GSM1-A?
Рабочая полоса GNSS-GSM1-A — 806–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.

Какое усиление у GNSS-GSM1-A?
28 дБ.

Какие спутниковые системы принимает GNSS-GSM1-A?
GPS.
