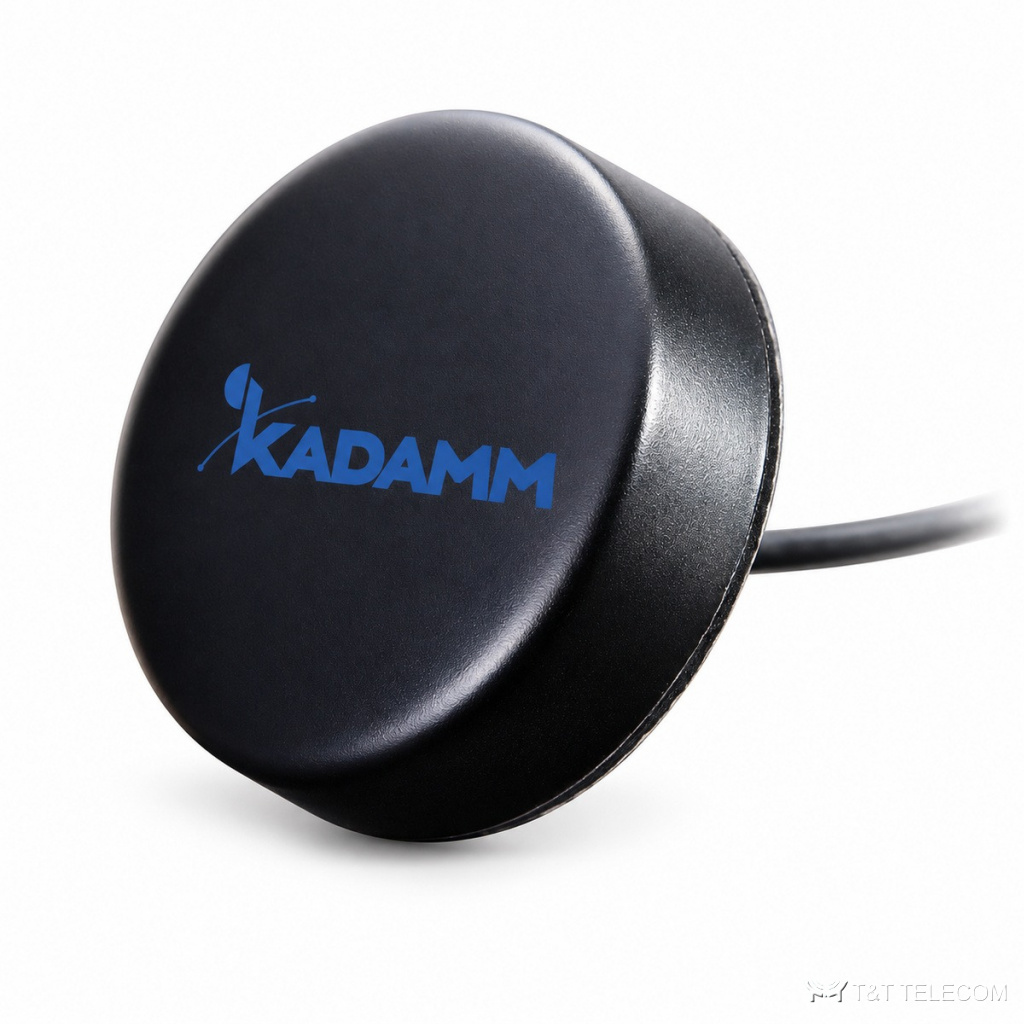

KADAMM GNSS-GSM1-2E — встраиваемая комбинированная антенна GPS + 2G/3G, кабель RG178, IPEX
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-GSM1-2E — встраиваемая комбинированная антенна GPS. GNSS-GSM1-2E принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GNSS-GSM1-2E: полоса 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц; усиление 20 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GNSS-GSM1-2E принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-GSM1-2E круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-GSM1-2E: IPEX. Принимаемые системы: GPS. Встроенный усилитель даёт 20 дБ — запас на потери кабеля до приёмника. Коэффициент шума менее 1,5 дБ. Питание 3 В по центральной жиле кабеля, ток менее 10 мА. Тракты в одном корпусе: ГНСС + 2G/3G. Конструкция GNSS-GSM1-2E: габариты Ø46 × 15 мм; крепление: винт; защита IP65–IP67 (кроме места вывода кабеля); работает при −40…+85 °C.
Где применяют
- Через GNSS-GSM1-2E работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Транспортный мониторинг и тахографы — GNSS-GSM1-2E.
- Навигация и мониторинг транспорта — GNSS-GSM1-2E.
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-GSM1-2E.
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Частоты | 1575,42 ± 3 МГц (GPS) |
| Коэффициент усиления | 0 дБic в зенит |
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 4 МГц от центральной частоты |
| КСВН антенного элемента | менее 1,5 |
| Волновое сопротивление | 50 Ом |
| Усиление МШУ | 20 ± 2 дБ |
| Коэффициент шума | менее 1,5 дБ |
| Питание | 3 В DC |
| Потребляемый ток | менее 10 мА |
| КСВН выхода | менее 2,0 |
Сотовая связь 2G/3G
| Параметр | Значение |
|---|---|
| Диапазон частот | 824–960 / 1710–2170 МГц |
| Коэффициент усиления | 2 дБи в зенит |
| КСВН | менее 2,5 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты корпуса | Ø46 × 15 мм |
| Кабель | RG178; длина — уточняйте у менеджера |
| Разъём | IPEX (другие — по заказу) |
| Крепление | винт |
| Степень защиты | IP65–IP67 (кроме места вывода кабеля) |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Сверьте частоты своей сети с полосой GNSS-GSM1-2E — 824–960 МГц и 1572,42–1578,42 МГц и 1710–2170 МГц.
- Коэффициент усиления GNSS-GSM1-2E — 20 дБ; больше усиление — уже луч.
- Монтаж GNSS-GSM1-2E: винт.
- Проверьте, что приёмник подаёт в кабель напряжение 3 В — без питания усилитель антенны не работает.
Поставка и документы
Поставляем KADAMM GNSS-GSM1-2E по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится GNSS-GSM1-2E?
Винт.
Какие спутниковые системы принимает GNSS-GSM1-2E?
GPS.
Какое усиление у GNSS-GSM1-2E?
20 дБ.
Что нужно для подбора GNSS-GSM1-2E?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-GSM1-2E.
