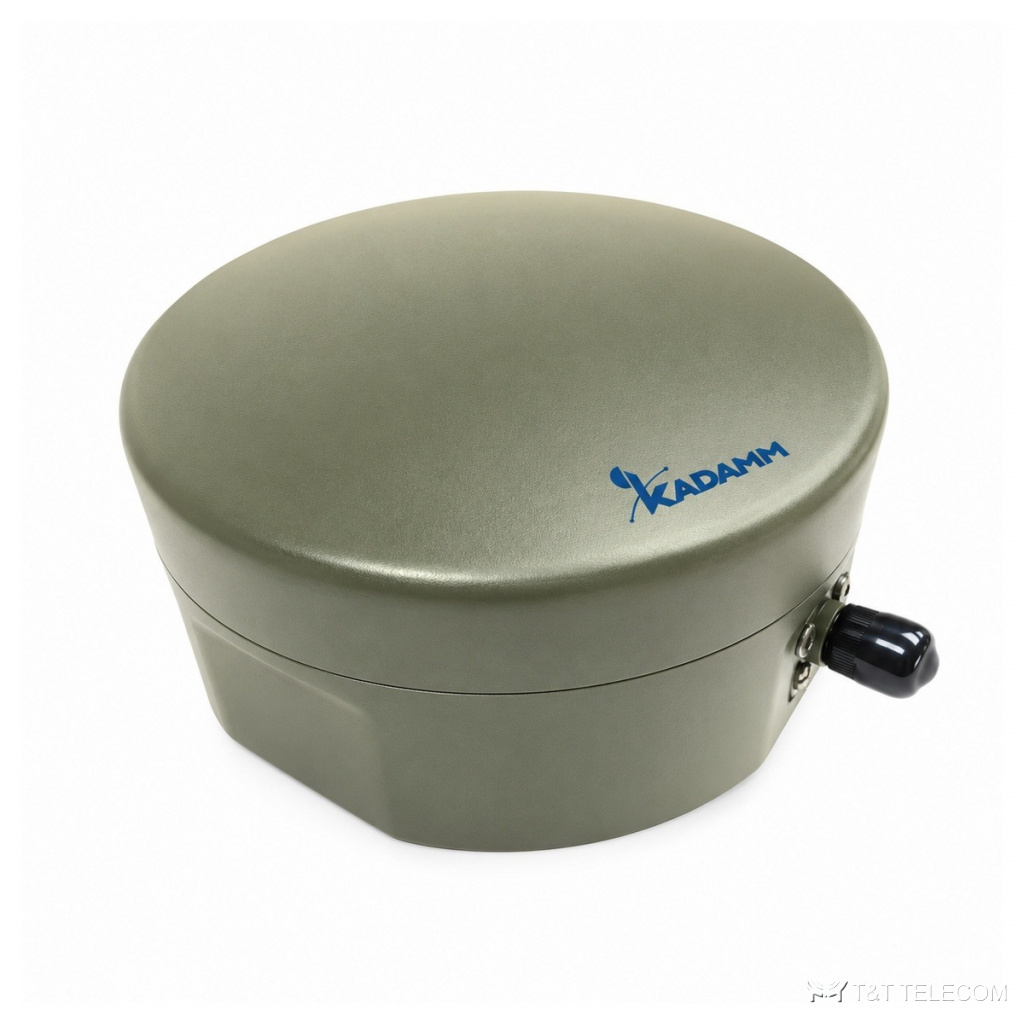

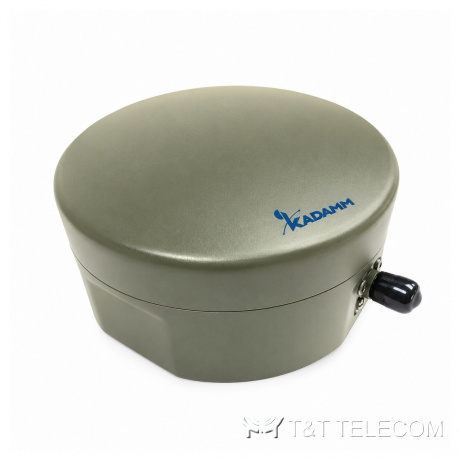

KADAMM GNSS-B3LS-47T — наружная активная антенна BeiDou B3 и RDSS L / S, МШУ 47 дБ, передатчик 5 Вт, TNC
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-B3LS-47T — наружная активная антенна BeiDou B3 и RDSS L / S. GNSS-B3LS-47T принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GNSS-B3LS-47T: полоса 1258,29–1278,75 МГц и 1611,6–1619,76 МГц и 2487,67–2495,83 МГц; усиление 47 ± 2 дБ.
Как устроена GNSS-B3LS-47T
GNSS-B3LS-47T принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Разъёмы GNSS-B3LS-47T: TNC. Принимаемые системы: BeiDou. Встроенный усилитель даёт 47 ± 2 дБ — запас на потери кабеля до приёмника. Коэффициент шума не более 1,5 дБ. Питание 5 ± 0 по центральной жиле кабеля.
Конструкция GNSS-B3LS-47T: габариты Ø120 × 65 мм; масса 1165 г; работает при −40…+70 °C.
Для каких задач
- Транспортный мониторинг и тахографы — GNSS-B3LS-47T.
- Навигация и мониторинг транспорта — GNSS-B3LS-47T.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-B3LS-47T).
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | 1268,52 МГц (B3), 1615,68 МГц (L), 2491,75 МГц (S) |
| Усиление антенного элемента | уточняйте у менеджера |
| B3 (приём) | 1268,52 ± 10,23 МГц; усиление 47 ± 2 дБ; неравномерность ≤1 дБ; шум ≤1,5 дБ; подавление ≥70 дБ при ±100 МГц |
| S (приём) | 2491,75 ± 4,08 МГц; усиление 47 ± 2 дБ; неравномерность ≤1 дБ; шум ≤1,5 дБ; подавление ≥70 дБ при ±100 МГц |
| L (передача) | 1615,68 ± 4,08 МГц; выходная мощность ≥37 дБм (5 Вт); усиление ≥40 дБ; порог включения −15 ± 2 дБм; подавление усилителя ≥50 дБ при ±100 МГц |
| КСВН входа / выхода | ≤2 / ≤2 |
| Усиление МШУ | 47 ± 2 дБ |
| Коэффициент шума | ≤1,5 дБ |
| Питание | 5 ± 0,5 В по кабелю; ток покоя ≤300 мА; при передаче ≤3 А; пульсации ≤100 мВ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | Ø120 × 65 мм |
| Масса | 1165 г |
| Разъём | TNC, вилка |
| Кабель | один, общий для ВЧ и питания |
| Рабочая температура | −40…+70 °C |
| Температура хранения | −50…+70 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GNSS-B3LS-47T: 1258,29–1278,75 МГц и 1611,6–1619,76 МГц и 2487,67–2495,83 МГц.
- Усиление GNSS-B3LS-47T — 47 ± 2 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GNSS-B3LS-47T: Ø120 × 65 мм, 1165 г.
- Проверьте, что приёмник подаёт в кабель напряжение 5 ± 0 — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GNSS-B3LS-47T поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-B3LS-47T?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-B3LS-47T.
Какие частоты поддерживает GNSS-B3LS-47T?
Рабочая полоса GNSS-B3LS-47T — 1258,29–1278,75 МГц и 1611,6–1619,76 МГц и 2487,67–2495,83 МГц.
Какое усиление у GNSS-B3LS-47T?
47 ± 2 дБ.
Какие спутниковые системы принимает GNSS-B3LS-47T?
BeiDou.
