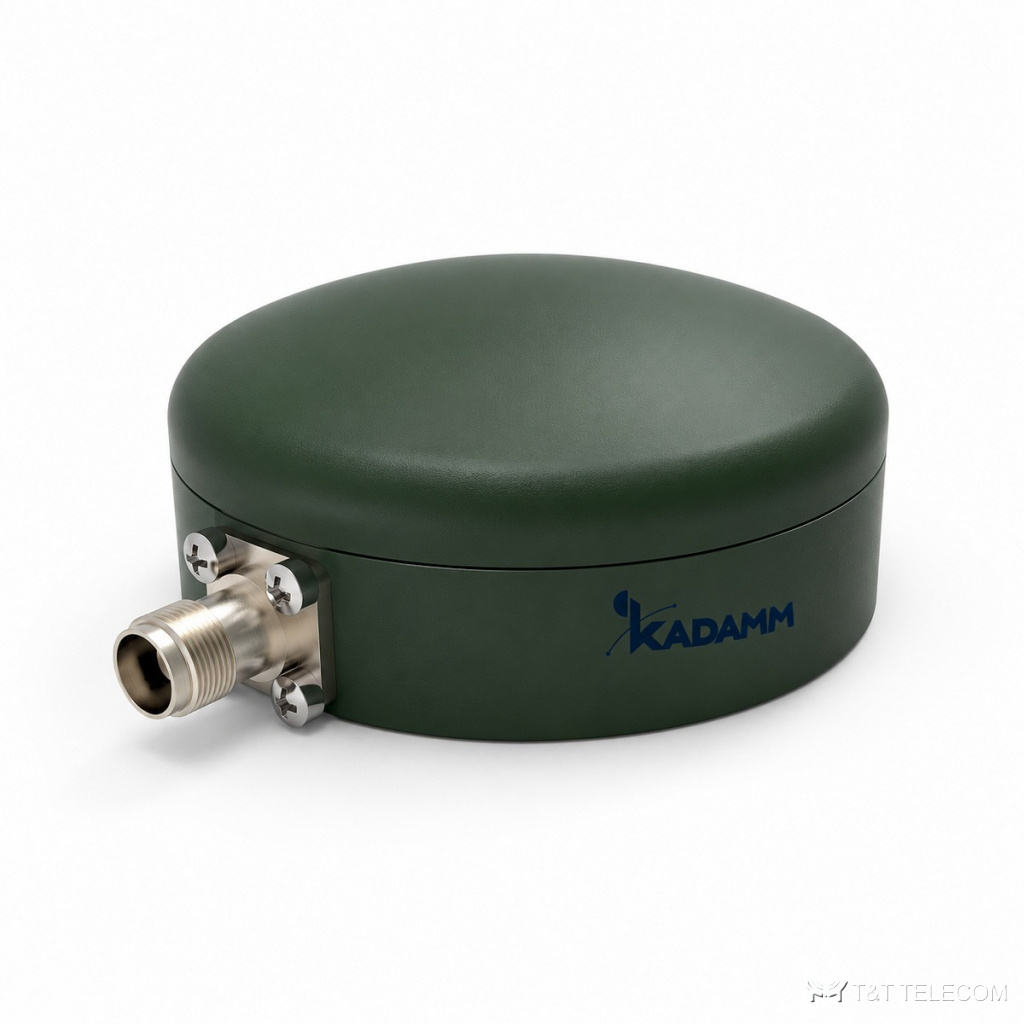

Модель KADAMM GNSS-B3LS-40T — наружные антенны BeiDou B3 и RDSS L / S. GNSS-B3LS-40T принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GNSS-B3LS-40T: полоса 1258–1279 МГц и 1610–1626 МГц и 2483–2500 МГц; усиление 40 дБ; поляризация круговая правая (s, b3), круговая левая (l).
Устройство и принцип работы
GNSS-B3LS-40T принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-B3LS-40T круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-B3LS-40T: TNC. Принимаемые системы: BeiDou. Встроенный усилитель даёт 40 дБ — запас на потери кабеля до приёмника. Питание 5 по центральной жиле кабеля.
Для каких задач
- Синхронизация времени базовых станций и сетей — GNSS-B3LS-40T.
- Навигация и мониторинг транспорта — GNSS-B3LS-40T.
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-B3LS-40T.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 40 дБ |
| Коэффициент шума | по исполнению (см. таблицу «Исполнения») |
| Передатчик (L) | усиление ≥ 40 ± 2 дБ, выход P-1 ≥ 37 дБм, КПД ≥ 35 %, вход −6 дБм (регулируется) |
| Поляризация | круговая правая (S, B3), круговая левая (L) |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Полосы | Усиление антенны | МШУ, шум | Передатчик | Питание, ток | Разъём | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM GNSS-B3LS-40T | BeiDou B3 (приём), RDSS S (приём), RDSS L (передача) — только BeiDou | ≥ 3 дБи в зените, ≥ −3 дБи при 20° (S, B3, L) | 40 ± 2 дБ, шум ≤ 1,5 дБ | усиление ≥ 40 ± 2 дБ, выход P-1 ≥ 37 дБм, КПД ≥ 35 %, вход −6 дБм (регулируется) | 5,25 В DC, ≤ 85 мА (МШУ), ≤ 3 А (передатчик) | TNC, розетка | Ø100 × 38 мм |
| KADAMM GNSS-B3LS-40T2 | BeiDou B3 (приём), RDSS S (приём), RDSS L (передача) — только BeiDou | ≥ 3 дБи в зените, ≥ −3 дБи при 20° (S, B3, L) | 40 ± 2 дБ | усиление ≥ 40 ± 2 дБ, выход P-1 ≥ 37 дБм, КПД ≥ 35 %, вход −6 дБм (регулируется) | 5,25 В DC, ≤ 85 мА (МШУ), ≤ 3 А (передатчик) | TNC, розетка | Ø85 × 38 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | наружная активная антенна BeiDou: приём B3 и S, передача L через встроенный усилитель мощности |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | GNSS-B3LS-40T2 — −40…+70 °C; остальные исполнения — уточняйте у менеджера |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GNSS-B3LS-40T: 1258–1279 МГц и 1610–1626 МГц и 2483–2500 МГц.
- Коэффициент усиления GNSS-B3LS-40T — 40 дБ; больше усиление — уже луч.
- Проверьте, что приёмник подаёт в кабель напряжение 5 — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GNSS-B3LS-40T поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GNSS-B3LS-40T?
BeiDou.
Какое усиление у GNSS-B3LS-40T?
40 дБ.
Что нужно для подбора GNSS-B3LS-40T?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-B3LS-40T.
Какие частоты поддерживает GNSS-B3LS-40T?
Рабочая полоса GNSS-B3LS-40T — 1258–1279 МГц и 1610–1626 МГц и 2483–2500 МГц.
