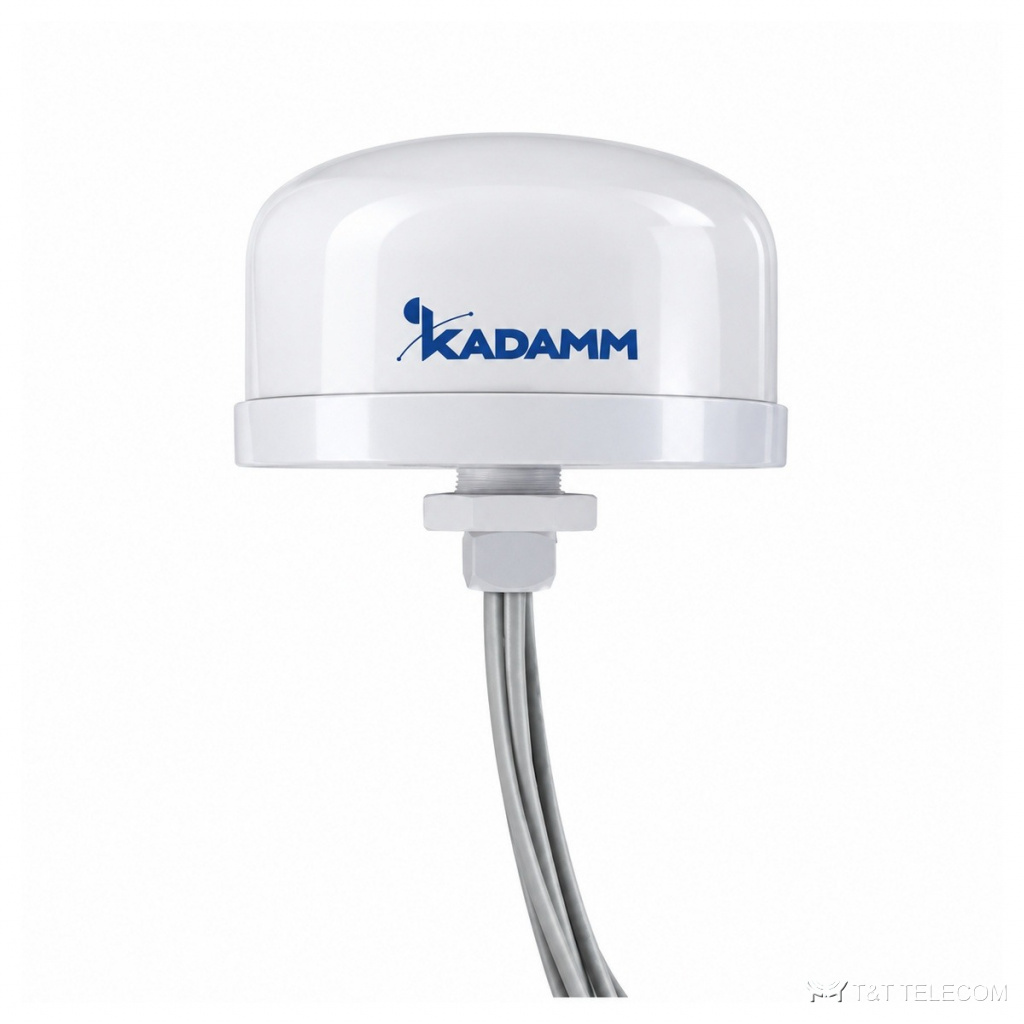

KADAMM GNSS-5G2-8: комбинированная антенна ГНСС + 4G/5G. GNSS-5G2-8 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Основные данные GNSS-5G2-8: полоса 617–960 МГц и 1562–1612 МГц и 1690–6000 МГц; усиление 4–8 дБи; поляризация вертикальная; мощность до 10 Вт.
Как устроена GNSS-5G2-8
GNSS-5G2-8 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной GNSS-5G2-8 и абонентами нет.
Разъёмы GNSS-5G2-8: 2 × SMA. Конструкция GNSS-5G2-8: габариты Ø146×70; масса 1,2 кг; работает при −40…+70 °C.
Где применяют
- Полоса GNSS-5G2-8 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Объекты, где нужно это оборудование в тракте — GNSS-5G2-8.
- Для GNSS-5G2-8: навигация и мониторинг транспорта.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-5G2-8).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–960 / 1562–1612 / 1690–6000 МГц |
| Коэффициент усиления | 4 дБи (617–960 МГц), 6 дБи (1690–2700 МГц), 7 дБи (3300–4200 МГц), 8 дБи (4900–6000 МГц); ГНСС — МШУ 26 дБ |
| Поляризация | вертикальная |
| Число портов | 3 порта (2 × 4G/5G + ГНСС) |
| КСВН | ≤2,5 (4G/5G); ГНСС — уточняйте у менеджера |
| Максимальная мощность на порт | 10 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM GNSS-5G2-8 | 617–960 / 1562–1612 / 1690–6000 | 4 дБи (617–960 МГц), 6 дБи (1690–2700 МГц), 7 дБи (3300–4200 МГц), 8 дБи (4900–6000 МГц); ГНСС — МШУ 26 дБ | 1 | вертикальная | уточняйте у менеджера | 10 | 2 × SMA (вилка) | Ø146×70 | 1,2 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | 2 × SMA (вилка) |
| Габариты | Ø146×70 |
| Масса | 1,2 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+70 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы GNSS-5G2-8: 617–960 МГц и 1562–1612 МГц и 1690–6000 МГц.
- Усиление GNSS-5G2-8 — 4–8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GNSS-5G2-8: 1,2.
Поставка и документы
Подберём KADAMM GNSS-5G2-8 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GNSS-5G2-8?
4–8 дБи.
Что нужно для подбора GNSS-5G2-8?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-5G2-8.
Какие частоты поддерживает GNSS-5G2-8?
Рабочая полоса GNSS-5G2-8 — 617–960 МГц и 1562–1612 МГц и 1690–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
