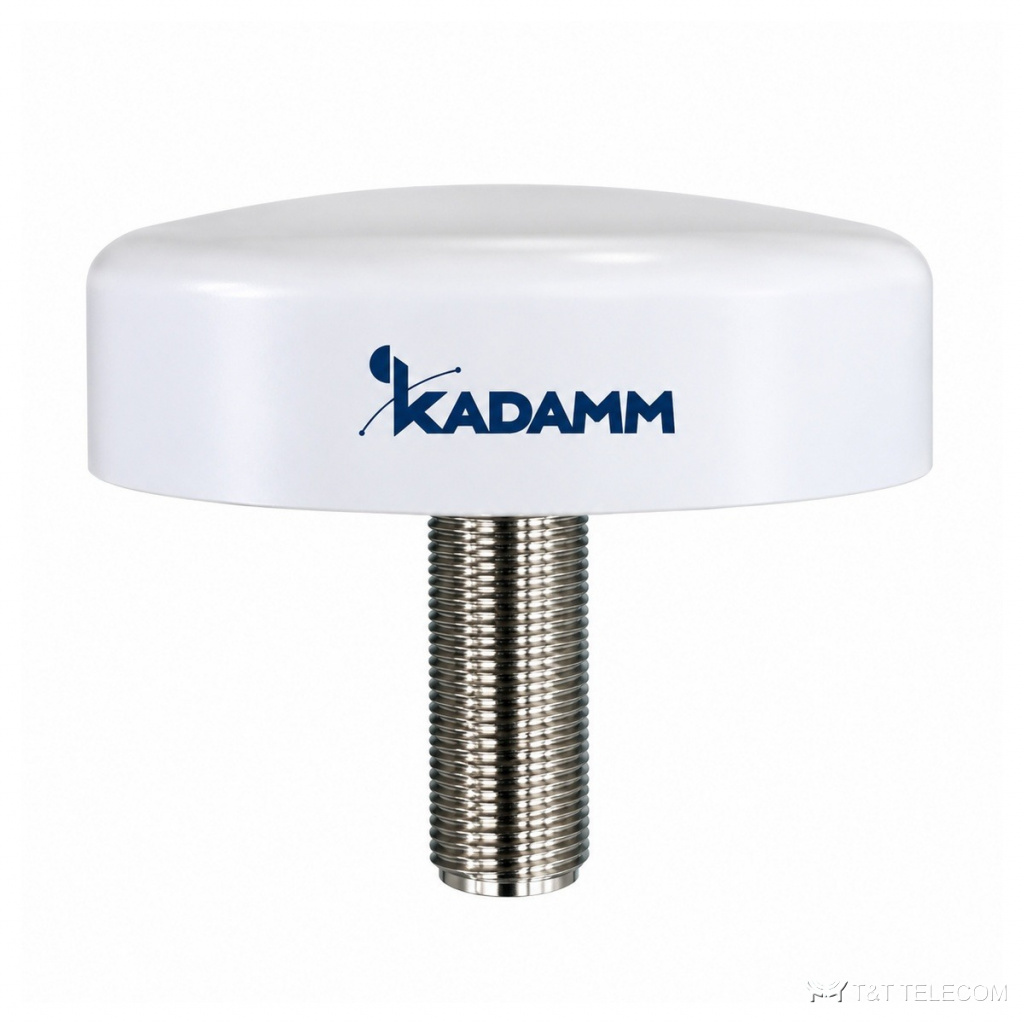

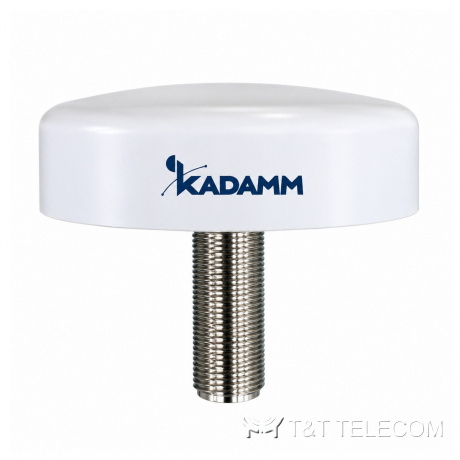

KADAMM GNSS-5G2-3 — комбинированная антенна ГНСС + 4G/5G 698–960 / 1573,42–1577,42 / 1710–3800 МГц, 2–5 дБи, 3 порта (2 × 4G/5G + ГНСС)
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GNSS-5G2-3: комбинированная антенна ГНСС + 4G/5G. Назначение и состав GNSS-5G2-3 описаны ниже; исполнение подбираем под задачу объекта. Основные данные GNSS-5G2-3: полоса 698–960 МГц и 1573,42–1577,42 МГц и 1710–3800 МГц; усиление 2–5 дБи; поляризация вертикальная (4g/5g), правая круговая круговая правая (гнсс); мощность до 10 Вт.
Принцип работы и конструкция
GNSS-5G2-3 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GNSS-5G2-3 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GNSS-5G2-3: 3 × SMA. Конструкция GNSS-5G2-3: габариты Ø 75 × 25; масса 0,3 кг; крепление: на поверхность, гайка и шайба в комплекте; защита IP67; работает при −40…+70 °C.
Где применяют
- Через GNSS-5G2-3 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сети радиосвязи и сотовой связи — GNSS-5G2-3.
- Навигация и мониторинг транспорта — GNSS-5G2-3.
- Синхронизация базовых станций и сетевого оборудования по времени (GNSS-5G2-3).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1573,42–1577,42 / 1710–3800 МГц |
| Коэффициент усиления | 2 дБи (698–960 МГц), 3 дБи (1710–3800 МГц); ГНСС 1575,42 МГц — 5 дБи, с МШУ 28 дБ |
| Поляризация | вертикальная (4G/5G), правая круговая круговая правая (ГНСС) |
| Число портов | 3 порта (2 × 4G/5G + ГНСС) |
| КСВН | ≤2,5 (4G/5G), ≤2,0 (ГНСС) |
| Максимальная мощность на порт | 10 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM GNSS-5G2-3 | 698–960 / 1573,42–1577,42 / 1710–3800 | 2 дБи (698–960 МГц), 3 дБи (1710–3800 МГц); ГНСС 1575,42 МГц — 5 дБи, с МШУ 28 дБ | 3 | вертикальная (4G/5G), правая круговая круговая правая (ГНСС) | уточняйте у менеджера | 10 | 3 × SMA (вилка): 2 × 4G/5G, 1 × ГНСС | Ø 75 × 25 | 0,3 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | 3 × SMA (вилка): 2 × 4G/5G, 1 × ГНСС |
| Габариты | Ø 75 × 25 |
| Масса | 0,3 кг |
| Крепление | на поверхность, гайка и шайба в комплекте |
| Рабочая температура | −40…+70 °C |
| Кабель | RG58 (4G/5G), RG174 (ГНСС), длина 457 см |
| Степень защиты | IP67 |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GNSS-5G2-3: 698–960 МГц и 1573,42–1577,42 МГц и 1710–3800 МГц.
- Коэффициент усиления GNSS-5G2-3 — 2–5 дБи; больше усиление — уже луч.
- Монтаж GNSS-5G2-3: на поверхность, гайка и шайба в комплекте.
- Габариты и масса GNSS-5G2-3: 0,3 кг.
Поставка и документы
Подберём KADAMM GNSS-5G2-3 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится GNSS-5G2-3?
На поверхность, гайка и шайба в комплекте.
Что нужно для подбора GNSS-5G2-3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-5G2-3.
Какие частоты поддерживает GNSS-5G2-3?
Рабочая полоса GNSS-5G2-3 — 698–960 МГц и 1573,42–1577,42 МГц и 1710–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
