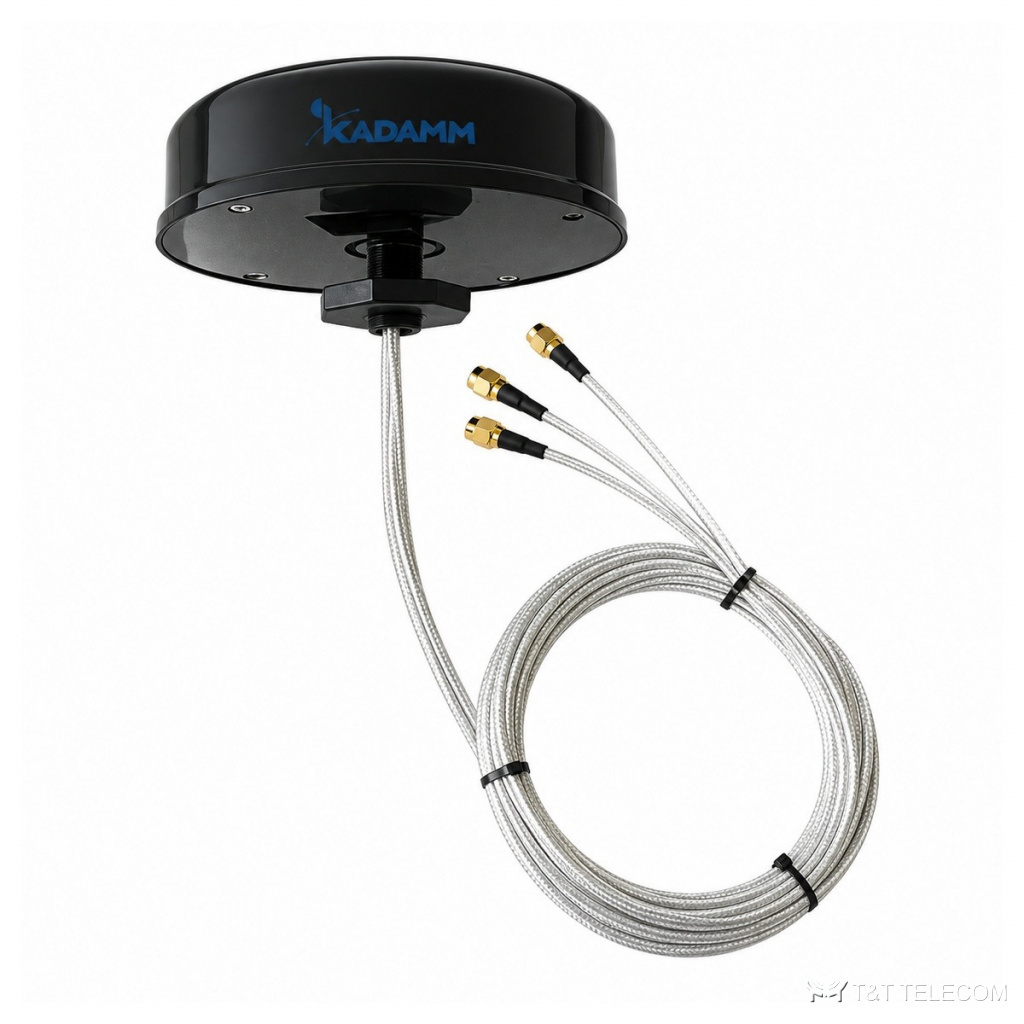

KADAMM GNSS-5G1W1-6 — комбинированная антенна ГНСС + 4G/5G 617–698 / 698–960 / 1562–1612 / 1710–2690 / 2400–2500 / 3300–4200 / 4900–7125 МГц, 2,5–6 дБи, 3 порта (4G/5G + Wi-Fi + ГНСС)
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-5G1W1-6 — комбинированная антенна ГНСС + 4G/5G. GNSS-5G1W1-6 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Основные данные GNSS-5G1W1-6: полоса 617–960 МГц и 1562–1612 МГц и 1710–2690 МГц и 3300–4200 МГц; усиление 2,5–6 дБи; поляризация уточняйте у менеджера; мощность до 20 Вт.
Как устроена GNSS-5G1W1-6
GNSS-5G1W1-6 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Разъёмы GNSS-5G1W1-6: RP-SMA / SMA. Конструкция GNSS-5G1W1-6: защита IP66; работает при −40…+85 °C.
Область применения
- Диапазоны GNSS-5G1W1-6: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Объекты, где нужно это оборудование в тракте — GNSS-5G1W1-6.
- Навигация и мониторинг транспорта — GNSS-5G1W1-6.
- Синхронизация базовых станций и сетевого оборудования по времени — GNSS-5G1W1-6.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–698 / 698–960 / 1562–1612 / 1710–2690 / 2400–2500 / 3300–4200 / 4900–7125 МГц |
| Коэффициент усиления | 4G/5G — 2,5 дБи (617–698 МГц), 4 дБи (698–960 МГц), 6 дБи (1710–2690 МГц), 6 дБи (3300–4200 МГц), 4,5 дБи (4900–7125 МГц); Wi-Fi — 4 дБи (2400–2500 МГц), 5 дБи (4900–7125 МГц); ГНСС 1562–1612 МГц — 4,5 дБи, МШУ не менее 26 дБ |
| Поляризация | уточняйте у менеджера |
| Число портов | 3 порта (4G/5G + Wi-Fi + ГНСС) |
| КСВН | ≤2,0; ≤1,8 (3300–4200 МГц) |
| Максимальная мощность на порт | 20 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM GNSS-5G1W1-6 | 617–698 / 698–960 / 1562–1612 / 1710–2690 / 2400–2500 / 3300–4200 / 4900–7125 | 4G/5G — 2,5 дБи (617–698 МГц), 4 дБи (698–960 МГц), 6 дБи (1710–2690 МГц), 6 дБи (3300–4200 МГц), 4,5 дБи (4900–7125 МГц); Wi-Fi — 4 дБи (2400–2500 МГц), 5 дБи (4900–7125 МГц); ГНСС 1562–1612 МГц — 4,5 дБи, МШУ не менее 26 дБ | 3 | уточняйте у менеджера | уточняйте у менеджера | 20 | RP-SMA / SMA (вилка): Wi-Fi — RP-SMA, 4G/5G — SMA, ГНСС — уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | RP-SMA / SMA (вилка): Wi-Fi — RP-SMA, 4G/5G — SMA, ГНСС — уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Кабель | RG316, длина 305 см |
| Степень защиты | IP66 |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы GNSS-5G1W1-6: 617–960 МГц и 1562–1612 МГц и 1710–2690 МГц и 3300–4200 МГц.
- Коэффициент усиления GNSS-5G1W1-6 — 2,5–6 дБи; больше усиление — уже луч.
- Монтаж GNSS-5G1W1-6: уточняйте у менеджера.
- Габариты и масса GNSS-5G1W1-6: уточняйте у менеджера.
Поставка и документы
Подберём KADAMM GNSS-5G1W1-6 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-5G1W1-6?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-5G1W1-6.
Какие частоты поддерживает GNSS-5G1W1-6?
Рабочая полоса GNSS-5G1W1-6 — 617–960 МГц и 1562–1612 МГц и 1710–2690 МГц и 3300–4200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
