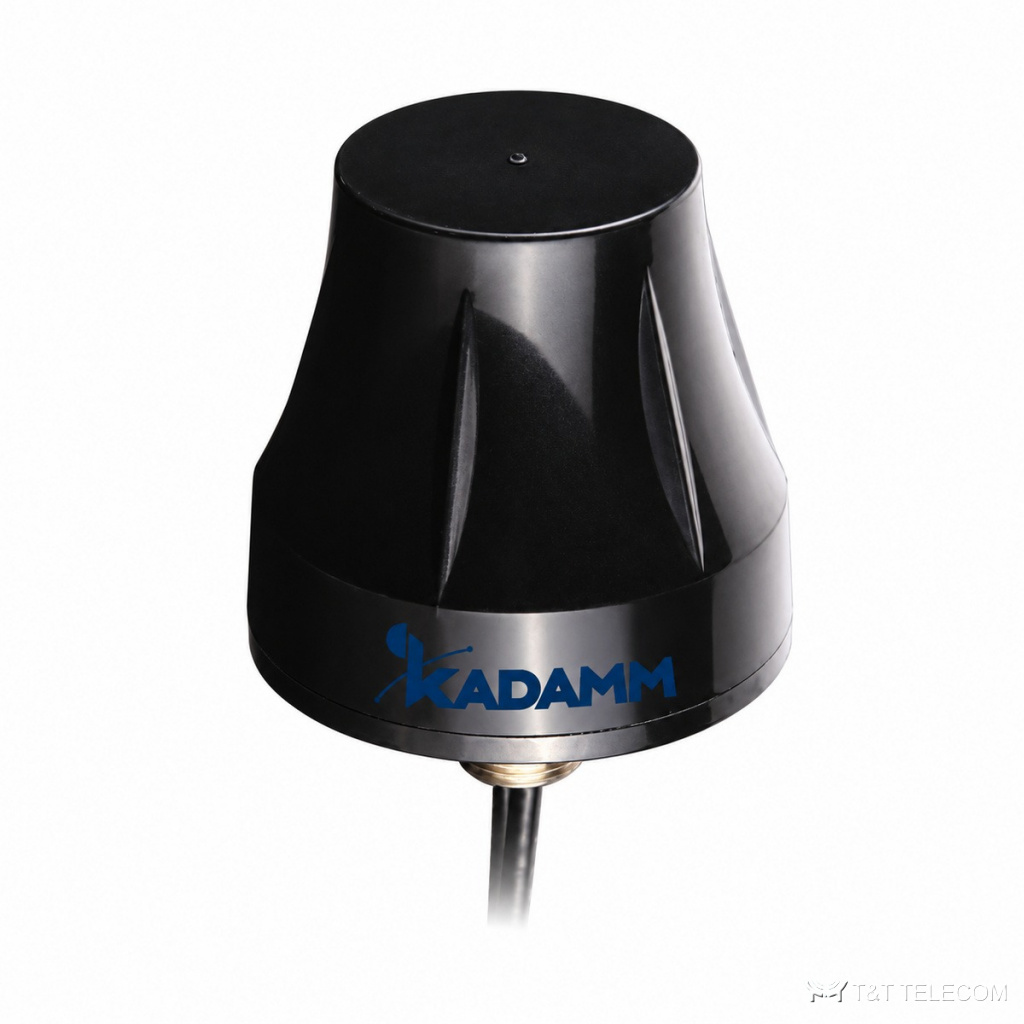

KADAMM ASW-W — всенаправленная антенна Wi-Fi. ASW-W расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Коротко о ASW-W: полоса 2400–2483,5 МГц и 4800–5825 МГц; усиление 2–3 дБи; поляризация линейная; разъёмы SMA, MCX, FAKRA.
Принцип работы и конструкция
ASW-W ставят вместо штатных антенн точки доступа, моста или роутера, когда нужна большая дальность или другая форма зоны покрытия Wi-Fi. Рабочая полоса ASW-W — 2400–2483,5 / 4800–5825 МГц, в неё попадают Wi-Fi 2,4 ГГц. Усиление ASW-W — 2–3 дБи. Разъёмы ASW-W: SMA, MCX, FAKRA.
Диапазоны Wi-Fi: 2,4 ГГц, 5 ГГц. Конструкция ASW-W: крепление: винт; работает при −40…+85 °C.
Область применения
- Через ASW-W работают Wi-Fi 2,4 ГГц.
- Уличные и внутренние сети Wi-Fi — ASW-W.
- Беспроводные мосты между зданиями (ASW-W).
- Покрытие складов, цехов, открытых площадок — ASW-W.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM ASW-24-2 | 2400–2483,5 МГц | 2 дБи | менее 2,5 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM ASW-2458-2 | 2400–2483,5 / 4800–5825 МГц | 2 дБи | менее 2,5 | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP65–IP66 (кроме места вывода кабеля) |
| KADAMM ASW-2458-3 | 2400–2483,5 / 4900–5825 МГц | 3 дБи | менее 2 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM ASW-2458-3-2 | 2400–2483,5 / 4900–5825 МГц | 3 дБи | ≤ 2 | LMR100 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | винт |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | ASW-2458-2 — Ø46 × 14,5 мм; ASW-2458-3 — Ø68 × 35 мм; остальные исполнения — уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой ASW-W — 2400–2483,5 МГц и 4800–5825 МГц.
- Коэффициент усиления ASW-W — 2–3 дБи; больше усиление — уже луч.
- Разъёмы ASW-W — SMA, MCX, FAKRA; кабельные сборки готовят под них заранее.
- Монтаж ASW-W: винт.
- Разъём SMA, MCX, FAKRA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM ASW-W по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ASW-W?
Винт.
Что нужно для подбора ASW-W?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASW-W.
Какие частоты поддерживает ASW-W?
Рабочая полоса ASW-W — 2400–2483,5 МГц и 4800–5825 МГц. Это Wi-Fi 2,4 ГГц.
