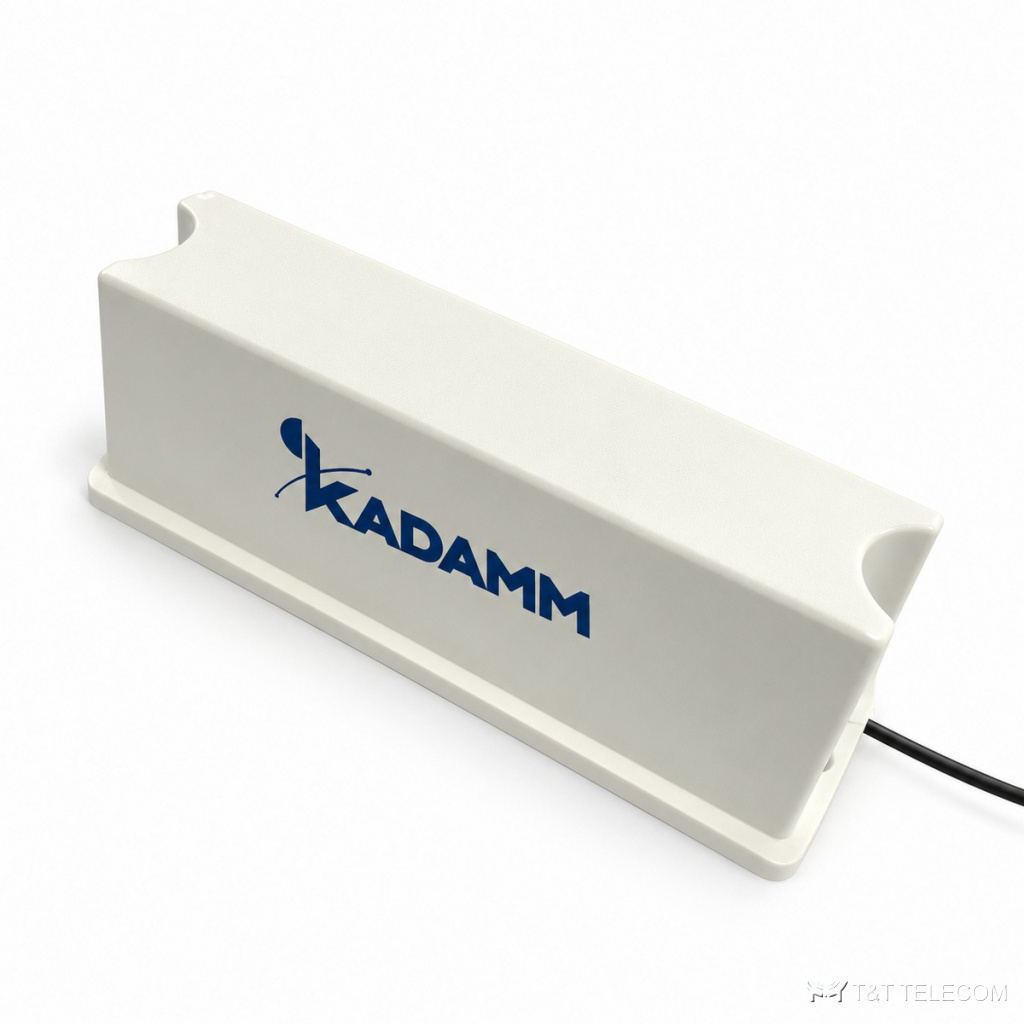

KADAMM ASW-LTE: антенны. ASW-LTE подключается к модему, терминалу телеметрии или встраивается в устройство. Основные данные ASW-LTE: полоса 698–960 МГц и 1710–2690 МГц; усиление 2–2,5 дБи; поляризация линейная; разъёмы SMA, MCX, FAKRA.
Как устроена ASW-LTE
ASW-LTE подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса ASW-LTE — 698–960 / 1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление ASW-LTE — 2–2,5 дБи. КСВН ASW-LTE — менее 3: обратно отражается не больше 25 % подводимой мощности. Разъёмы ASW-LTE: SMA, MCX, FAKRA. Конструкция ASW-LTE: крепление: винт; работает при −40…+85 °C.
Для каких задач
- Через ASW-LTE работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Модемы и роутеры 4G — ASW-LTE.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | менее 3 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM ASW-LTE-2 | 698–960 / 1710–2690 МГц | 2 дБи | менее 3 | RG174, 3 м; SMA, вилка прямая | винт, IP66 |
| KADAMM ASW-LTE-2.5 | 698–960 / 1710–2690 МГц | 2,5 дБи | менее 3 | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP65–IP67 (кроме места вывода кабеля) |
| KADAMM ASW-LTE-2.5-2 | 698–960 / 1710–2690 МГц | 2,5 дБи | менее 3 | RG174; длина — уточняйте у менеджера; SMA или FAKRA (другие — по заказу) | винт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | винт |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | ASW-LTE-2 — ASA; ASW-LTE-2.5, ASW-LTE-2.5-2 — ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | ASW-LTE-2.5 — Ø46,6 × 14,5 мм; ASW-LTE-2.5-2 — Ø71 × 14 мм; остальные исполнения — уточняйте у менеджера |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ASW-LTE: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления ASW-LTE — 2–2,5 дБи; больше усиление — уже луч.
- Под разъёмы ASW-LTE (SMA, MCX, FAKRA) подбирают джамперы и переходы.
- Монтаж ASW-LTE: винт.
- Разъём SMA, MCX, FAKRA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM ASW-LTE по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ASW-LTE?
Винт.
Что означает КСВН менее 3?
Доля отражённой мощности при таком КСВН у ASW-LTE — не больше 25 %, остальное уходит в антенну.
Что нужно для подбора ASW-LTE?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASW-LTE.
Какие частоты поддерживает ASW-LTE?
Рабочая полоса ASW-LTE — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
