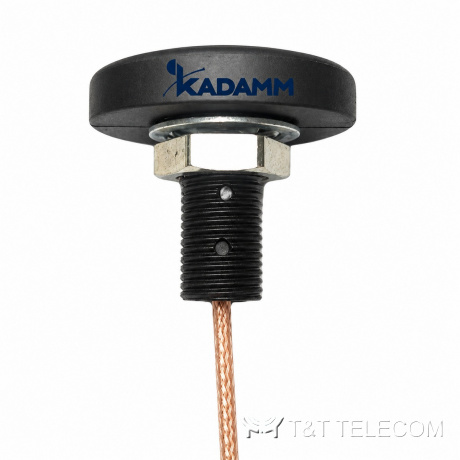

KADAMM ASW-GSM — антенны 2G/3G на винт с кабелем, 0,5–2 дБи, IP65–IP68
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

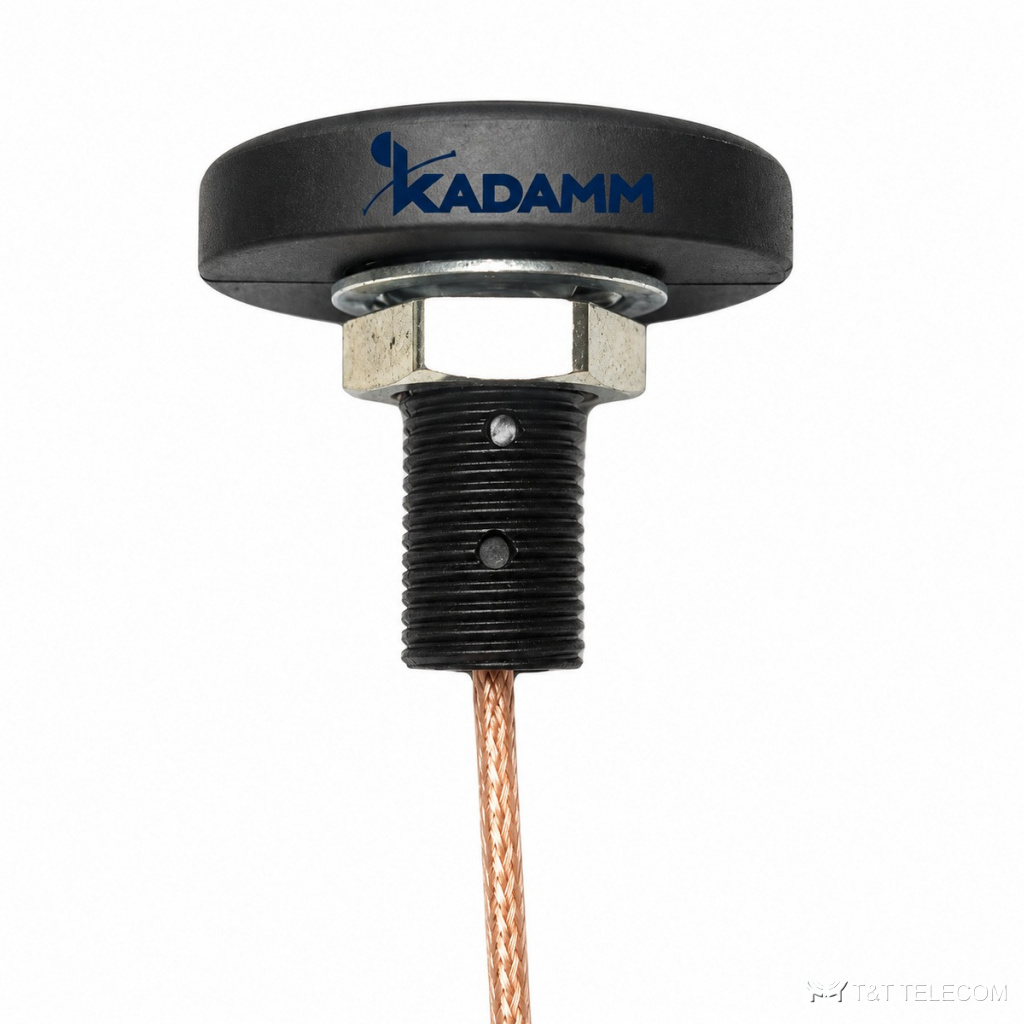

KADAMM ASW-GSM — антенны. Антенна ASW-GSM для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Коротко о ASW-GSM: полоса 824–960 МГц и 1710–2170 МГц; усиление 0,5–2 дБи; поляризация линейная; разъёмы SMA, MCX, MMCX, FAKRA, FME.
Как устроена ASW-GSM
ASW-GSM подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса ASW-GSM — 824–960 / 1710–2170 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
Усиление ASW-GSM — 0,5–2 дБи. Разъёмы ASW-GSM: SMA, MCX, MMCX, FAKRA, FME. Конструкция ASW-GSM: крепление: винт; работает при −40…+85 °C.
Для каких задач
- Через ASW-GSM работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Модемы и роутеры 4G — ASW-GSM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM ASW-GSM-0.5 | 824–960 / 1710–2170 МГц | 0,5 дБи | менее 2 | RG178; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP68 |
| KADAMM ASW-GSM-2 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2,5 | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP65–IP67 (кроме места вывода кабеля) |
| KADAMM ASW-GSM-2-2 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM ASW-GSM-2-3 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM ASW-GSM-2-4 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | RG58 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт |
| KADAMM ASW-GSM-2-5 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | RG58 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP66 (кроме места вывода кабеля) |
| KADAMM ASW-GSM-2-6 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2,5 | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт |
| KADAMM ASW-GSM-2-7 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2,5 | RG316 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | крепление — уточняйте у менеджера; IP67 |
| KADAMM ASW-GSM900-2 | 880–960 МГц | 2 дБи | менее 2 | RG174; длина — уточняйте у менеджера; SMA, FME или MMCX (другие — по заказу) | винт, IP66 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | винт; ASW-GSM-2-7 — уточняйте у менеджера |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч; ASW-GSM900-2 — уточняйте у менеджера |
| Габариты | ASW-GSM-0.5 — Ø30,5 × 25 мм; ASW-GSM-2-2 — Ø68 × 35 мм; ASW-GSM-2-4 — Ø45 × 75 мм; ASW-GSM-2-7 — Ø78,3 × 15,3 мм; остальные исполнения — уточняйте у менеджера |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ASW-GSM: 824–960 МГц и 1710–2170 МГц.
- Усиление ASW-GSM — 0,5–2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъёмы ASW-GSM — SMA, MCX, MMCX, FAKRA, FME; кабельные сборки готовят под них заранее.
- Монтаж ASW-GSM: винт.
- Разъём SMA, MCX, MMCX, FAKRA, FME должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
KADAMM ASW-GSM поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится ASW-GSM?
Винт.
Какое усиление у ASW-GSM?
0,5–2 дБи.
Что нужно для подбора ASW-GSM?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASW-GSM.
