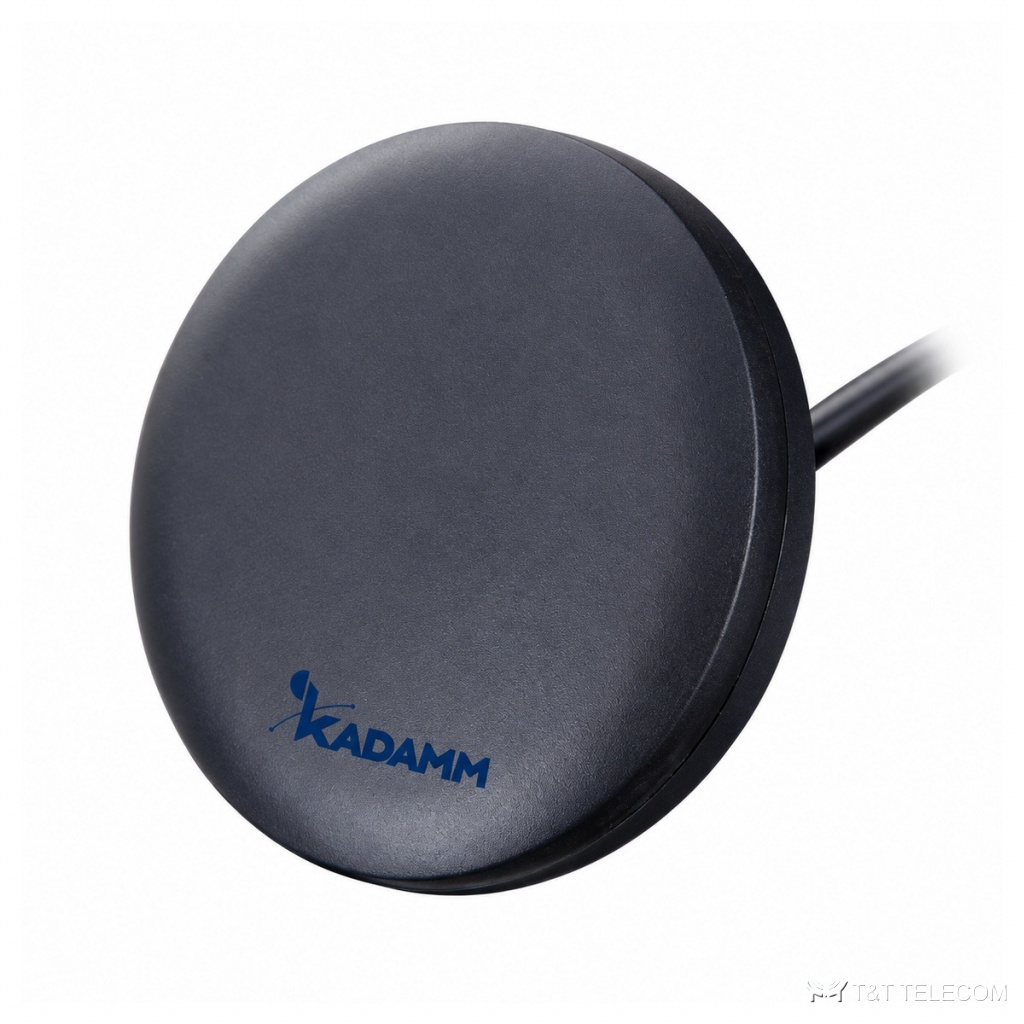

Модель KADAMM ASW-470-2 — антенна LoRa. Антенна ASW-470-2 для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Ключевые параметры ASW-470-2: полоса 470–510 МГц; усиление 2 дБи; поляризация линейная.
Устройство и принцип работы
ASW-470-2 служит для каналов сбора данных и LoRa: малое усиление, круговая диаграмма по горизонтали, простой монтаж на шкаф или опору. Рабочая полоса ASW-470-2 — 470–510 МГц. Длина волны на средней частоте ASW-470-2 около 61 см — от неё зависят размеры излучателей.
Коэффициент усиления ASW-470-2 составляет 2 дБи (−0,1 дБд). КСВН ASW-470-2 — менее 2,5: обратно отражается не больше 18,4 % подводимой мощности. Разъёмы ASW-470-2: SMA. Конструкция ASW-470-2: защита IP67; работает при −40…+85 °C.
Где применяют
- Телеметрия, счётчики и датчики — ASW-470-2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 470–510 МГц |
| Коэффициент усиления | 2 дБи |
| КСВН | менее 2,5 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Кабель | RG58 (другие — по заказу); длина — уточняйте у менеджера |
| Разъём | SMA (другие — по заказу) |
| Степень защиты | IP67 |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ASW-470-2: 470–510 МГц.
- Коэффициент усиления ASW-470-2 — 2 дБи; больше усиление — уже луч.
Поставка и документы
Поставляем KADAMM ASW-470-2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ASW-470-2?
Рабочая полоса ASW-470-2 — 470–510 МГц.
Какое усиление у ASW-470-2?
2 дБи.
Что нужно для подбора ASW-470-2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASW-470-2.
Что означает КСВН менее 2,5?
Доля отражённой мощности при таком КСВН у ASW-470-2 — не больше 18,4 %, остальное уходит в антенну.
Сколько это в дБд — усиление 2 дБи?
−0,1 дБд: от значения в дБи отнимают 2,15 дБ.
