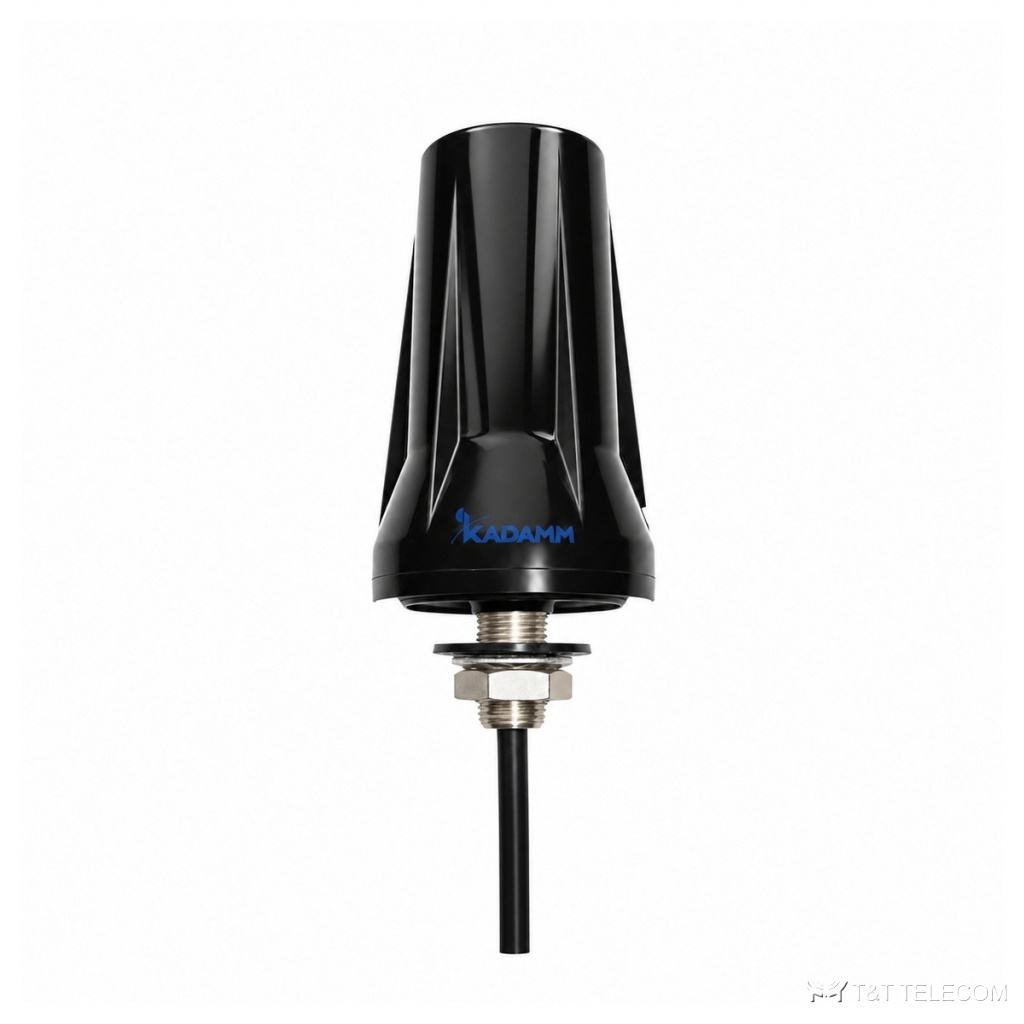

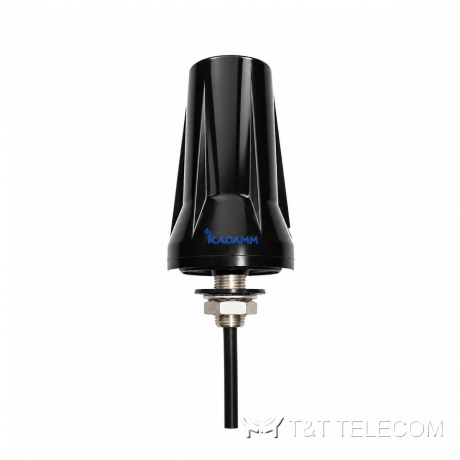

KADAMM ASW-433-2 — антенна 433 МГц на винт с кабелем RG58, 2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ASW-433-2 — антенна. ASW-433-2 подключается к модему, терминалу телеметрии или встраивается в устройство. Ключевые параметры ASW-433-2: полоса 430–436 МГц; усиление 2 дБи; поляризация линейная.
Как устроена ASW-433-2
ASW-433-2 служит для каналов сбора данных и LoRa: малое усиление, круговая диаграмма по горизонтали, простой монтаж на шкаф или опору. Рабочая полоса ASW-433-2 — 433 МГц. Длина волны на средней частоте ASW-433-2 около 69 см — от неё зависят размеры излучателей.
Коэффициент усиления ASW-433-2 составляет 2 дБи (−0,1 дБд). КСВН ASW-433-2 — менее 2: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы ASW-433-2: SMA. Конструкция ASW-433-2: габариты Ø45 × 75 мм; крепление: винт; работает при −40…+85 °C.
Область применения
- Телеметрия, счётчики и датчики — ASW-433-2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 433 МГц |
| Полоса пропускания | ± 3 МГц от центральной частоты |
| Коэффициент усиления | 2 дБи |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Кабель | RG58 (другие — по заказу); длина — уточняйте у менеджера |
| Разъём | SMA (другие — по заказу) |
| Крепление | винт |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | Ø45 × 75 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ASW-433-2: 430–436 МГц.
- Коэффициент усиления ASW-433-2 — 2 дБи; больше усиление — уже луч.
- Монтаж ASW-433-2: винт.
Поставка и документы
Подберём KADAMM ASW-433-2 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ASW-433-2?
Винт.
Что означает КСВН менее 2?
Доля отражённой мощности при таком КСВН у ASW-433-2 — не больше 11,1 %, остальное уходит в антенну.
Сколько это в дБд — усиление 2 дБи?
−0,1 дБд: от значения в дБи отнимают 2,15 дБ.
Что нужно для подбора ASW-433-2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASW-433-2.
Какие частоты поддерживает ASW-433-2?
Рабочая полоса ASW-433-2 — 430–436 МГц.
