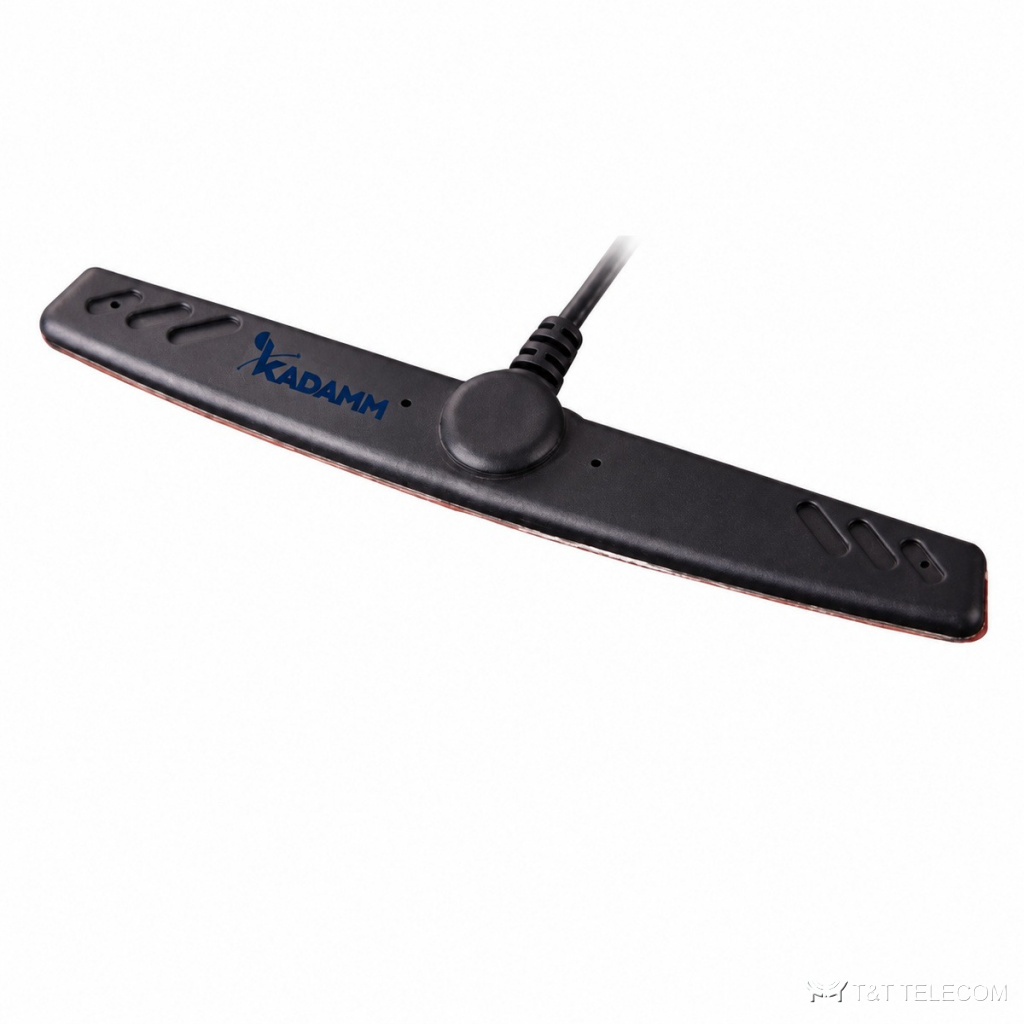

KADAMM ASK-W — всенаправленная антенна Wi-Fi. Для беспроводных сетей и радиомостов ASK-W даёт нужную форму луча и усиление. Коротко о ASK-W: полоса 2400–2483,5 МГц и 4900–5825 МГц; усиление 2,5–3 дБи; поляризация линейная; разъёмы SMA, FAKRA.
Принцип работы и конструкция
ASK-W ставят вместо штатных антенн точки доступа, моста или роутера, когда нужна большая дальность или другая форма зоны покрытия Wi-Fi. Рабочая полоса ASK-W — 2400–2483,5 / 4900–5825 МГц, в неё попадают Wi-Fi 2,4 ГГц. Усиление ASK-W — 2,5–3 дБи. КСВН ASK-W — менее 2: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы ASK-W: SMA, FAKRA.
Диапазоны Wi-Fi: 2,4 ГГц, 5 ГГц. Конструкция ASK-W: крепление: клей; работает при −40…+85 °C.
Область применения
- Через ASK-W работают Wi-Fi 2,4 ГГц.
- Радиомосты и точки доступа операторов — ASK-W.
- Беспроводные мосты между зданиями (ASK-W).
- Покрытие складов, цехов, открытых площадок (ASK-W).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM ASK-24-2.5P | 2400–2483,5 МГц | 2,5 дБи | менее 2 | 115 × 9 × 0,8 | RG174, 1 м; SMA, вилка | клей |
| KADAMM ASK-24-3P | 2400–2483,5 МГц | 3 дБи | менее 2 | 104,6 × 15 × 1 | RG174; длина — уточняйте у менеджера; FAKRA или SMA (другие — по заказу) | клей |
| KADAMM ASK-2458-3P | 2400–2483,5 / 4900–5825 МГц | 3 дБи | менее 2 | уточняйте у менеджера | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | клей |
| Материал | ASK-24-2.5P — EVA; ASK-24-3P — ABS; ASK-2458-3P — уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 %; ASK-2458-3P — уточняйте у менеджера |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ASK-W: 2400–2483,5 МГц и 4900–5825 МГц.
- Усиление ASK-W — 2,5–3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Под разъёмы ASK-W (SMA, FAKRA) подбирают джамперы и переходы.
- Монтаж ASK-W: клей.
- Габариты и масса ASK-W: по исполнению (см. таблицу «Исполнения»).
- Разъём SMA, FAKRA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Подберём KADAMM ASK-W под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ASK-W?
2,5–3 дБи.
Как крепится ASK-W?
Клей.
Что нужно для подбора ASK-W?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASK-W.
Что означает КСВН менее 2?
Доля отражённой мощности при таком КСВН у ASK-W — не больше 11,1 %, остальное уходит в антенну.
