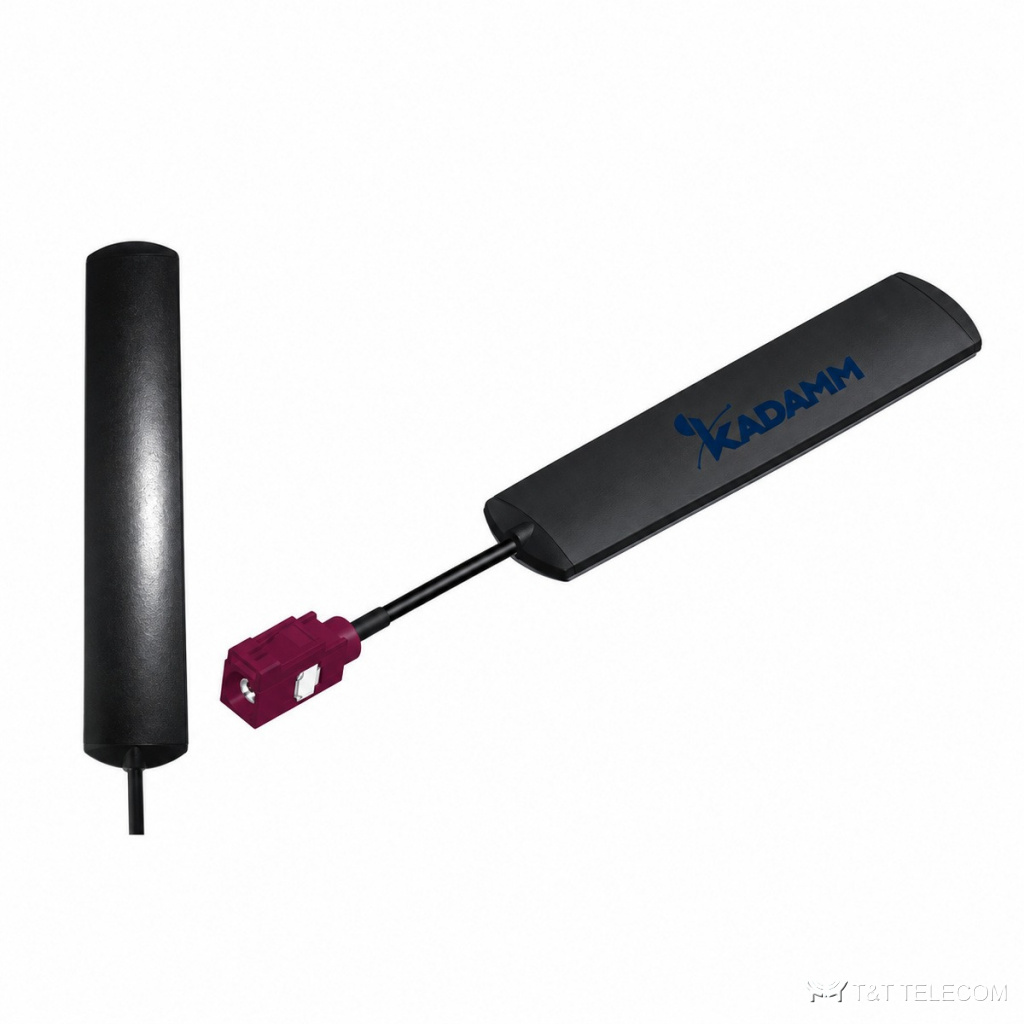

KADAMM ASK-LTE — наклеиваемые печатные антенны. Антенна ASK-LTE для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Ключевые параметры ASK-LTE: полоса 451–468 МГц и 617–960 МГц и 1427–1518 МГц и 1710–2690 МГц; усиление 2 дБи; поляризация линейная; разъёмы SMA, FAKRA.
Как устроена ASK-LTE
ASK-LTE устанавливают внутри устройства; её параметры зависят от платы и корпуса вокруг, поэтому согласование проверяют уже в изделии. Рабочая полоса ASK-LTE — 451–4900 МГц (по исполнениям), в неё попадают LTE-450, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
Усиление ASK-LTE — 2 дБи, это −0,1 дБд относительно полуволнового вибратора. Разъёмы ASK-LTE: SMA, FAKRA. Конструкция ASK-LTE: крепление: клей; работает при −40…+85 °C.
Для каких задач
- Полоса ASK-LTE охватывает LTE-450, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Модемы и роутеры 4G — ASK-LTE.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM ASK-5G-2P | 617–960 / 1710–2690 / 3300–3800 / 4400–4900 МГц | 2 дБи | менее 3 | 104,6 × 18 × 1 | LMR100, 3 м; SMA, вилка прямая | клей |
| KADAMM ASK-5G-2P2 | 451–468 / 617–960 / 1427–1518 / 1710–2690 / 3300–3800 / 4400–4900 МГц | 2 дБи | менее 3 | 104,6 × 18 × 1 | LMR100, 3 м; SMA, вилка прямая | клей |
| KADAMM ASK-5G-2P3 | 698–960 / 1710–2690 / 3300–3800 / 4400–4900 МГц | 2 дБи | менее 3 | 104,6 × 17,3 × 1 | LMR100 (другие — по заказу); длина — уточняйте у менеджера; FAKRA (другие — по заказу) | клей, IP66 |
| KADAMM ASK-LTE-2P | 698–960 / 1710–2690 МГц | 2 дБic | ≤ 2 | 104,6 × 15 × 1 | RG174; длина — уточняйте у менеджера; FAKRA или SMA (другие — по заказу) | клей |
| KADAMM ASK-LTE-2P2 | 698–960 / 1710–2690 МГц | 2 дБи | менее 2,5 | 115 × 9 × 0,8 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
| KADAMM ASK-LTE-2P3 | 698–960 / 1710–2690 МГц | 2 дБи | менее 3 | 104,6 × 15 × 1 | RG174; длина — уточняйте у менеджера; FAKRA или SMA (другие — по заказу) | клей, IP66 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | клей |
| Степень защиты | ASK-5G-2P3, ASK-LTE-2P3 — IP66; остальные исполнения — уточняйте у менеджера |
| Материал | ASK-5G-2P, ASK-5G-2P2, ASK-5G-2P3, ASK-LTE-2P — ABS; ASK-LTE-2P2 — ПВХ; ASK-LTE-2P3 — PC + ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ASK-LTE: 451–468 МГц и 617–960 МГц и 1427–1518 МГц и 1710–2690 МГц.
- Коэффициент усиления ASK-LTE — 2 дБи; больше усиление — уже луч.
- Под разъёмы ASK-LTE (SMA, FAKRA) подбирают джамперы и переходы.
- Монтаж ASK-LTE: клей.
- Габариты и масса ASK-LTE: по исполнению (см. таблицу «Исполнения»).
Поставка и документы
KADAMM ASK-LTE поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у ASK-LTE?
2 дБи.
Как крепится ASK-LTE?
Клей.
Что нужно для подбора ASK-LTE?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASK-LTE.
Сколько это в дБд — усиление 2 дБи?
−0,1 дБд: от значения в дБи отнимают 2,15 дБ.
