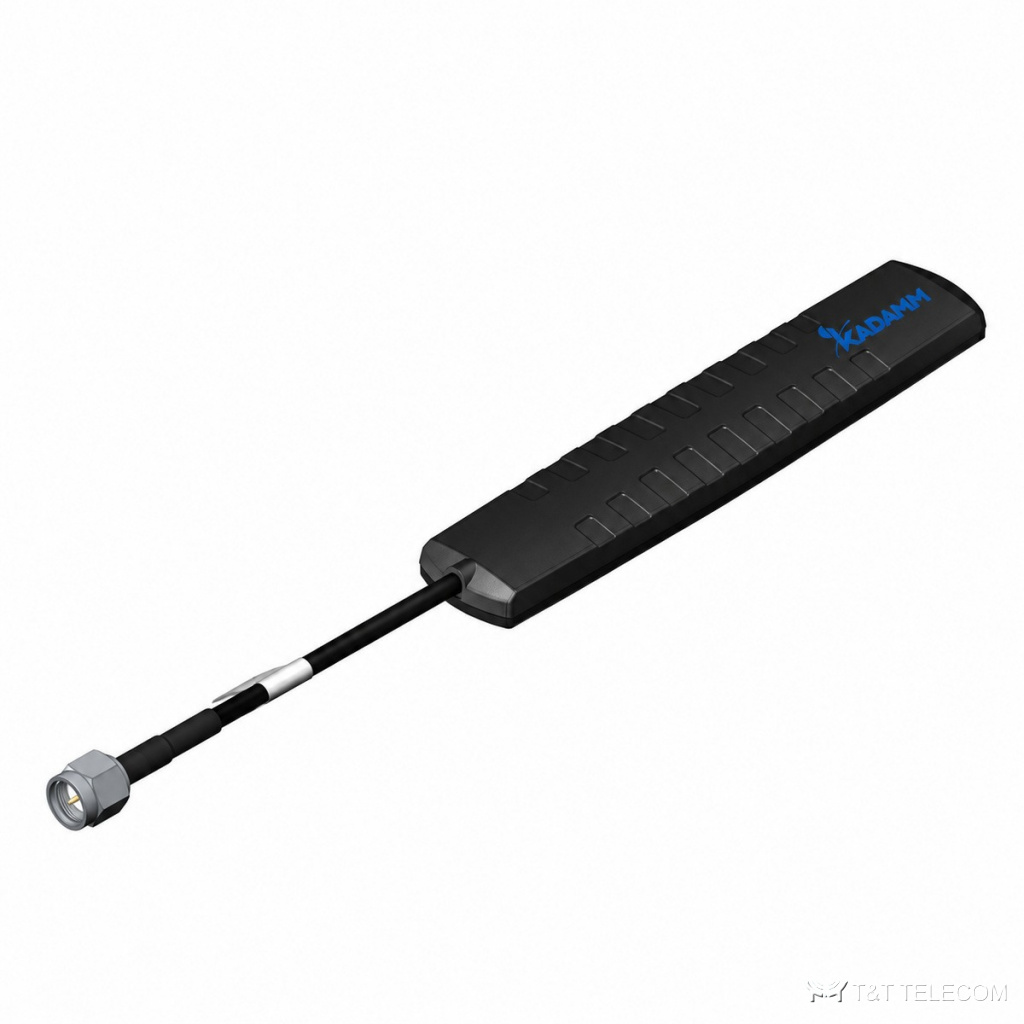

KADAMM ASK-GSM: наклеиваемые антенны. Антенна ASK-GSM для абонентских терминалов, модемов и IoT-устройств — компактная и с готовым кабелем. Основные данные ASK-GSM: полоса 824–960 МГц и 1710–2170 МГц и 2400–2500 МГц; усиление 2–3 дБи; поляризация линейная; разъёмы SMA, FAKRA.
Устройство и принцип работы
ASK-GSM подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса ASK-GSM — 824–960 / 1710–2170 / 2400–2500 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, Wi-Fi 2,4 ГГц, ISM 868 МГц.
Усиление ASK-GSM — 2–3 дБи. КСВН ASK-GSM — менее 2: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы ASK-GSM: SMA, FAKRA. Конструкция ASK-GSM: крепление: клей; работает при −40…+85 °C.
Область применения
- Через ASK-GSM работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, Wi-Fi 2,4 ГГц, ISM 868 МГц.
- Телеметрия, счётчики и датчики — ASK-GSM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM ASK-GSM-2P | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | 105 × 15,3 × 1 | RG174; длина — уточняйте у менеджера; SMA или FAKRA (другие — по заказу) | клей |
| KADAMM ASK-GSM-2P2 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | 104,6 × 15 × 1 | RG174; длина — уточняйте у менеджера; FAKRA или SMA (другие — по заказу) | клей |
| KADAMM ASK-GSM-2P3 | 824–960 / 1710–2170 МГц | 2 дБи | менее 2 | 35 × 29 × 0,4 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
| KADAMM ASK-GSM-2.5P | 824–960 / 1710–2170 МГц | 2,5 дБи | менее 2 | 140 × 20 × 0,8 | RG58; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
| KADAMM ASK-GSM-2.5P2 | 824–960 / 1710–2170 МГц | 2,5 дБи | менее 2 | 115 × 9 × 0,8 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
| KADAMM ASK-GSM-3 | 824–960 / 1710–2170 МГц | 3 дБи | менее 2 | уточняйте у менеджера | RG174; длина — уточняйте у менеджера; SMA или FAKRA (другие — по заказу) | клей |
| KADAMM ASK-GSM24-2P | 824–894 / 1710–2170 / 2400–2500 МГц | 2 дБи | менее 2 | 62,2 × 22 × 0,8 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей |
| KADAMM ASK-GSM24-2P2 | 824–960 / 1710–2170 / 2400–2500 МГц | 2 дБи | менее 2 | 104,6 × 15 × 1 | RG58; длина — уточняйте у менеджера; FAKRA или SMA (другие — по заказу) | клей |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна с кабелем |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | клей |
| Материал | ASK-GSM-2P, ASK-GSM-2P2, ASK-GSM-2P3, ASK-GSM-3, ASK-GSM24-2P, ASK-GSM24-2P2 — ABS; ASK-GSM-2.5P — уточняйте у менеджера; ASK-GSM-2.5P2 — ПВХ |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 %; ASK-GSM-2.5P — уточняйте у менеджера |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ASK-GSM: 824–960 МГц и 1710–2170 МГц и 2400–2500 МГц.
- Коэффициент усиления ASK-GSM — 2–3 дБи; больше усиление — уже луч.
- Под разъёмы ASK-GSM (SMA, FAKRA) подбирают джамперы и переходы.
- Монтаж ASK-GSM: клей.
- Габариты и масса ASK-GSM: по исполнению (см. таблицу «Исполнения»).
- Разъём SMA, FAKRA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
KADAMM ASK-GSM поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится ASK-GSM?
Клей.
Что нужно для подбора ASK-GSM?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASK-GSM.
Какие частоты поддерживает ASK-GSM?
Рабочая полоса ASK-GSM — 824–960 МГц и 1710–2170 МГц и 2400–2500 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, Wi-Fi 2,4 ГГц.
Что означает КСВН менее 2?
Доля отражённой мощности при таком КСВН у ASK-GSM — не больше 11,1 %, остальное уходит в антенну.
